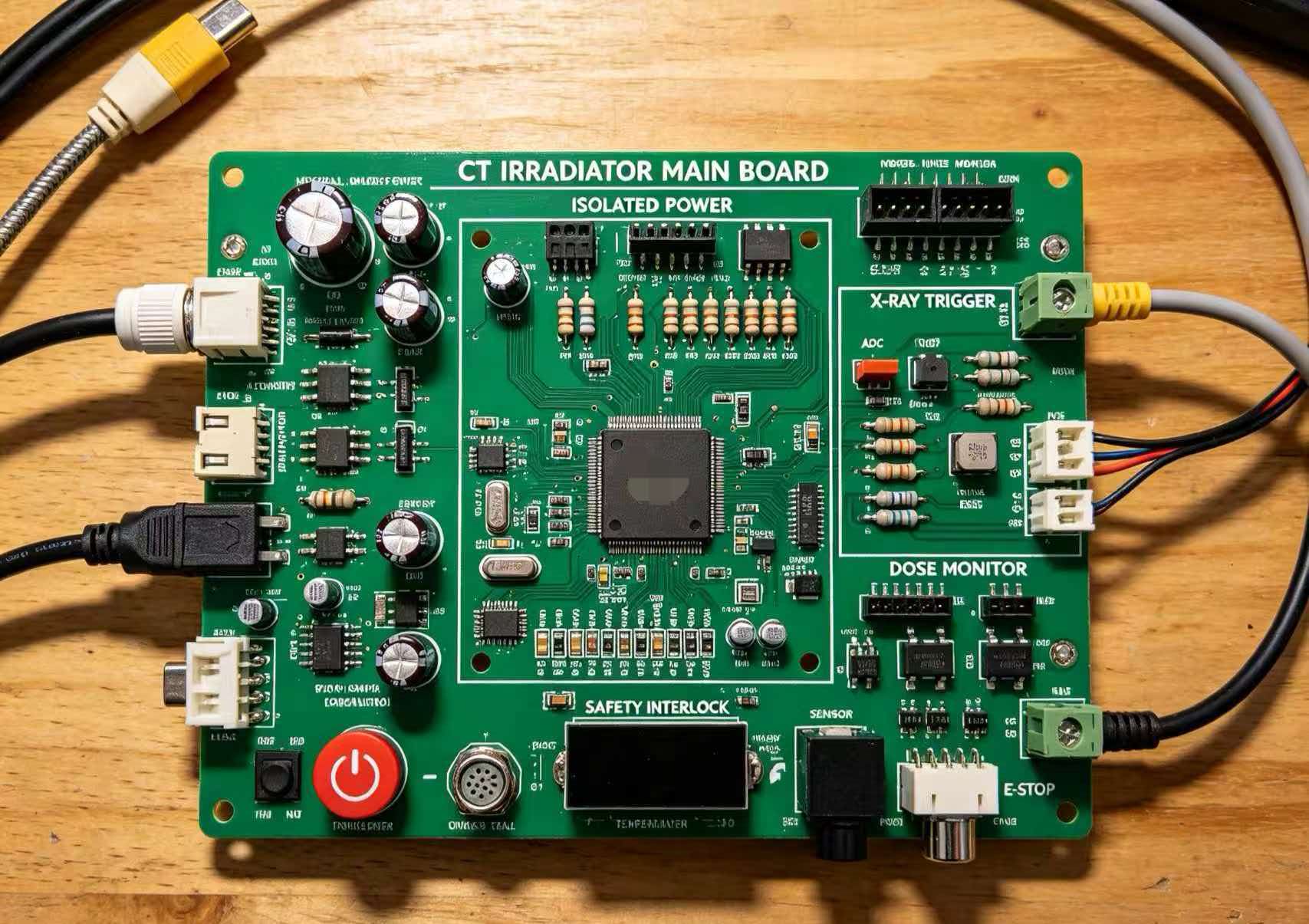

CT照射机方案
CT照射机方案应用中天科工半导体供货电子元器件品牌及型号：
ALTERA (Intel 阿尔特拉)、ADI 亚德诺、TI 德州仪器、NEXTRON正凌、MURATA村田、PANASONIC松下
> 功能：X 射线球管触发控制、剂量采集、高压联锁、门控安全、急停硬件切断、探测器信号采集、FPGA 硬件安全逻辑、医疗隔离；
## ALTERA（Intel 阿尔特拉 FPGA，高速采集、射线时序、安全联锁硬件逻辑）
- EP4CE10E22C8N：Cyclone‑IV，探测器并行采样、X 射线曝光时序控制、门联锁硬件判断
- 10M08SAU169C8G：MAX10，内置 Flash，独立硬件看门狗，急停 / 过剂量硬件切断，无需外部配置芯片
- 5CSEMA4U23C6N：Cyclone V SoC，高端机型，带 ARM 硬核，高速数据预处理
## ADI 亚德诺（高速 ADC、仪表运放、精密基准、数字隔离、剂量信号调理）
- ADS1299‑4IPAG：多通道高精度 ADC，X 射线剂量、高压反馈信号采集
- AD8421ARZ‑R7：仪表放大器，微弱探测器差分信号放大
- ADA4807‑2ARZ‑R7：高速轨到轨运放，模拟信号缓冲
- ADR441BRZ‑R7：2.5V 精密电压基准
- ADUM1400ARWZ‑RL7：四通道数字隔离，满足医疗 MOPP 隔离，高压侧与控制侧隔离
- LTC2991IMS#PBF：电压电流监控，整机硬件故障监测
## TI 德州仪器（FPGA 多轨电源、高压侧驱动、硬件比较器、e‑Fuse、ESD、电平转换）
- TPS548B22RVFR：大电流 Buck，整机系统主电源
- TPS74201RGWR / TPS74401RGWR：低噪声高 PSRR LDO，FPGA 内核、模拟回路供电，满足 FPGA 多轨上电时序
- LMV393IDR：硬件比较器，过剂量、过压、过温硬件阈值检测
- TPS2491DGNR：热插拔 e‑Fuse，故障状态硬件切断功率回路
- ISO7740BDW：四通道数字隔离，高压控制链路隔离
- TPD6S300DBQR：信号接口 ESD 防护
- SN74LVC8T245PW：双向电平转换，FPGA 与外设接口电平匹配
## NEXTRON 正凌（连接器；板对板、线对板、医疗圆形自锁连接器，探测器、高压板、人机交互板互联）
- NXMed‑04P‑RA：NXMed 医疗系列圆形自锁连接器，高压模块信号连接，抗震抗干扰，医疗设备专用Nextron
- NXMed‑16P‑RA：16P 医疗连接器，探测器模组接口
- Z‑231011010106：2.54mm 牛角 IDC 连接器，主控板与子板互联
- D5015‑08P：工业圆形电源连接器，高压单元功率输入接口
## MURATA 村田（MLCC、高压电容、功率电感、EMI 滤波；高压回路滤波、FPGA 电源滤波、去耦）
- GCM188R71H104KA57D：0603 0.1uF 50V X7R，FPGA/I/O 去耦电容
- GA355ER7GB333KW01L：2220 封装高压安规电容，高压回路滤波murat...
- LQH5NP220M00L：功率电感，Buck 电源储能
- BLM31PG102SH1L：磁珠，电源 EMI 抑制，抑制高压侧干扰串入数字板
- GRM188R71C106KA05D：0603 10uF，电源输出滤波
## PANASONIC 松下（信号继电器、板对板连接器；曝光回路、安全联锁回路切换）
- TXS2SA‑12V‑Z：密封型信号继电器，X 射线曝光使能控制，安全联锁回路，镀金触点可靠性高Panasonic
- AXK6A2347YG：0.5mm 间距板对板，高密度子板互联Panasonic
- DS2Y‑DC24V：双刀双掷继电器，门控联锁硬件切断回路
方案核心优势
1. **双级安全冗余**：MCU 软件管控 + FPGA 硬件硬联锁，门控、急停、超剂量硬件直接切断曝光输出，杜绝误照射风险
2. **高精度信号链路**：ADI 高速模拟前端，剂量、高压反馈采样精度高，保障射线输出可控
3. **高压‑控制完全隔离**：ADUM/ISO7740 数字隔离，满足医疗设备 MOPP 绝缘安规，抑制高压干扰
4. **高可靠连接系统**：NEXTRON 医疗自锁连接器 + 松下密封继电器，适合机架旋转、震动工况，长期稳定
5. **完整保护体系**：e‑Fuse + 硬件比较器，过压、过流、过温、超剂量多重硬件保护
6. **可拓展**：可增加 DDR 存储、网口数据上传、故障日志记录、OTA 升级。
