氧气机方案
氧气机方案应用中天科工半导体供货电子元器件品牌及型号：
XILINX赛灵思、ADI 亚德诺、TI 德州仪器、3PEAK/思瑞浦、YAGEO国巨、
PANASONIC松下、AITIEN泰艺电子、WINBOND华邦
## XILINX 赛灵思（FPGA，硬件安全监控、电磁阀时序、硬件故障切断）
适用家用 / 医用 PSA 制氧机；FPGA 硬件安全冗余，氧浓度、管路压力、温度采集，电磁阀时序控制，压缩机驱动，故障诊断存储，支持 OTA 升级；
## XILINX 赛灵思（FPGA，硬件安全监控、电磁阀时序、硬件故障切断）
- XC6SLX9‑2TQG144C：Spartan‑6，成本友好，工业级，做制氧机独立硬件看门狗、电磁阀精密时序、超压硬件切断Alibaba

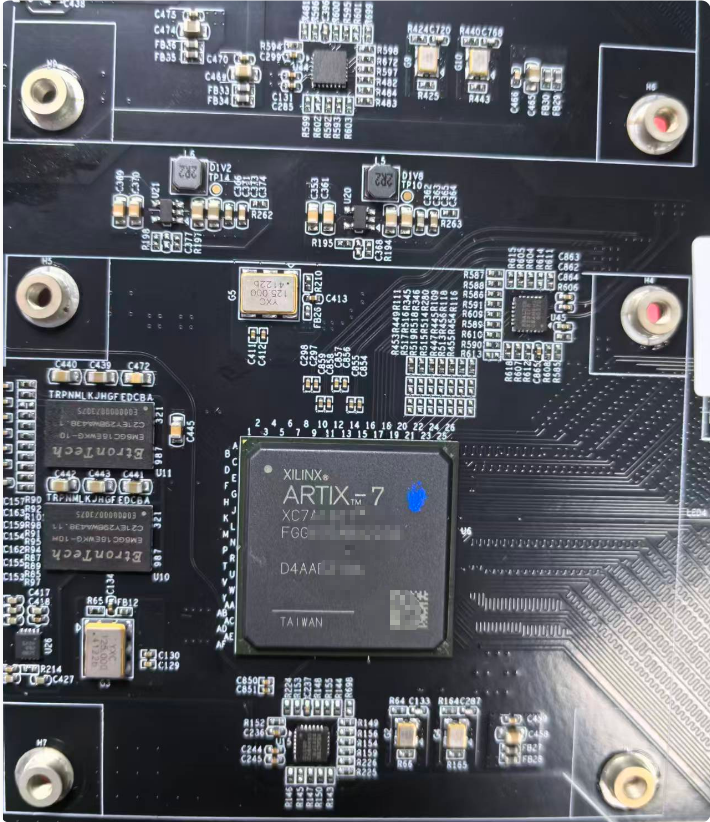

- XC7A35T‑1CPG236C：Artix‑7，资源充足，多路同步信号采样，高端机型使用
## ADI 亚德诺（模拟前端，氧浓度 / 压力传感器信号调理、ADC、隔离、基准）
- AD7091R‑4BRUZ：多通道 12 位 SAR‑ADC，压力、氧传感器、NTC 多路采集
- AD8422ARZ‑R7：仪表放大器，微弱差分传感信号放大
- ADA4505‑2ARZ‑R7：零漂移双运放，小信号调理
- ADR4525BRZ‑R7：2.5V 精密电压基准
- ADUM1201ARZ‑RL7：双通道数字隔离，满足医疗隔离要求
## TI 德州仪器（电源、BLDC / 风机驱动、硬件比较器、e‑Fuse、ESD 防护）
- TPS54340DDAR：宽压 Buck，整机主电源
- TPS7A1933DBVR：低噪声 3.3V LDO，模拟回路供电
- DRV8833PWPR：双 H 桥，电磁阀、散热风机驱动
- TPS2400DBVR：e‑Fuse 硬件负载保护，故障功率切断
- LMV339IDR：硬件比较器，过温过压硬件检测
- TPD4S014DBVR：接口 ESD 防护
## 3PEAK 思瑞浦（国产替代运放、仪表放大器、硬件比较器，可与 ADI 搭配或完全替换）
- TPA1287‑SR：仪表放大器，高 CMRR，压力 / 氧传感器微弱信号放大，医疗设备适用3PEAK
- TPA5512‑SR：零漂移双运放，NTC 测温信号调理，低失调低温漂3PEAK
- TP1942‑SR：双通道高速比较器，硬件过压过温检测，替代 LMV339
- TP2021‑S5TR：纳安级功耗比较器，带片内基准，故障阈值判断3PEAK
## YAGEO 国巨（无源器件，MLCC、厚膜电阻，分压、采样、去耦）
- RC0603FR‑07100KL：100K NTC 分压电阻 0603
- RC0805FR‑070R5L：0.5Ω 功率采样电阻 0805
- CC0603KRX7R9BB104：0.1μF 去耦电容 0603
- CC0805KKX7R0BB106：10μF 储能滤波电容 0805
## WINBOND 华邦（SPI NOR Flash，故障日志存储、参数掉电保存、固件 OTA）
- W25Q64JVSIQ：64Mbit SPI‑NOR，存储制氧机运行日志、故障码、用户配置参数
- W25Q128JVSIQ：128Mbit，支持固件 OTA 升级，高端机型
方案核心优势
- 双级安全冗余：MCU软件保护 + FPGA硬件硬保护，杜绝失控、干烧、压力异常
- 医疗级精度：ADI模拟前端，氧浓度稳定93%±3%，符合医用标准
- 全天候稳定运行：NCE低内阻功率管+TI分级电源，低温升、长寿命
- 合规安规：TRACO医疗隔离电源，满足二类医疗设备绝缘与漏电流要求
- 功能可拓展：可叠加蓝牙、APP互联、云端数据、血氧联动、定时预约
