##TI 德州仪器 LED 控制板方案（LED 恒流驱动 / 背光驱动 / 主控配套）
大屏矩阵 LED 驱动（LED 显示屏）
TLC5947,TLC5943,TLC6983,TLC69634-Q1,TLC6C598,TLC6C5912
RGB 小灯 / 指示灯 I2C 驱动
LP5030,LP5024,LP5018,LP5810,LP5814I
大功率照明 LED 电源驱动
TPS922152,TPS923622,TPS923612,LM3549
配套电源 / 接口
TPS7A4700,TPS5430,SN75174
##ST 意法半导体 LED 控制板方案（主控 MCU + 专用恒流 LED 驱动）
控制 MCU（PWM 输出，做 LED 逻辑主控）
STM32F030F4P6,STM32F071CB,STM32L071KZ,STM32F334C8T6,STM32G030C6T6
ST 专用 LED 恒流驱动
STP16CPC26,STP08CP05,HVLED001B,HVLED002
功率器件配套
STW20N95K5,STL4N10F7
## ADI 亚德诺 LED 控制板方案（恒流 / 背光 / 闪光灯驱动）
LT3791,LT3518,LT3478,ADP8863,ADP1660,MAX6957,MAX25580,MAX25582,MAX25588,MAX25630
## MICRON 镁光
镁光无 LED 驱动芯片，仅存储芯片，用于 LED 板画面缓存 / 字库存储 MT25QL128ABA,MT25QL256ABA,MTEDFAE008SCA
##YAGEO 国巨（LED 板阻容，BOM 常用物料）
贴片电阻
RC0402FR-07103,RC0603FR-07104,RC0805FR-07223,RC1206JR-07105
MLCC 贴片电容
CC0402KRX7R9BB104,CC0603KRX7R9BB105,CC0805KKX5R8BB106,CC1206KKX7R0BB226
简要说明
TI：TLC 系列是 LED 显示屏主流恒流 PWM 驱动；LP50xx 适合 RGB 彩灯 / 面板指示灯；TPS92xx 大功率照明 LED 降压 / 升压驱动
ST：STM32 做主控输出 PWM，STP16CPC26 为 16 通道恒流灌电流 LED 矩阵驱动；HVLED 系列高压离线照明 LED 控制器
ADI：LT 系列是大功率高精度 LED 电流控制器，适合工业 / 高端照明；MAX 系列多通道 LED 驱动、局部背光调光；ADP8863 支持灯光渐变动画
Micron：Flash 存储，存放 LED 点阵字库、图片、配置参数，不能驱动 LED
YAGEO：LED 控制板 BOM 标配阻容，0402/0603/0805/1206 封装，X7R/X5R 材质

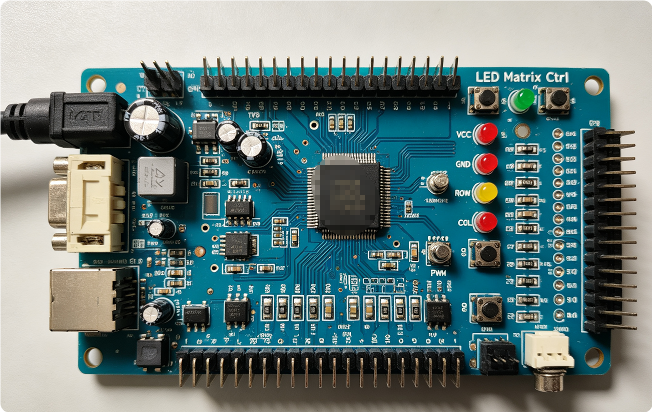

一、方案概述
本LED控制板方案采用模块化嵌入式架构，适配单色白光、双色温、RGB全彩LED灯带、灯板及小型LED显示屏场景，主打高稳定性、低功耗、可拓展、易量产特性。方案集成电源稳压、主控运算、恒流驱动、信号通信、保护检测、人机交互六大核心模块，支持PWM无级调光、多模式灯效、无线智能控制及过载保护功能，可广泛应用于家居照明、商业氛围灯、工业指示灯、小型图文LED屏等场景，同时预留功能拓展接口，适配个性化功能定制需求。
方案核心优势：采用软硬件闭环设计，通过恒流驱动架构保障LED发光一致性，搭配电压电流双采样检测机制实现全维度防护，兼容有线、无线多通信方式，兼顾基础照明、动态灯效、智能联控等多元使用需求，硬件极简、软件可迭代，适配批量生产与快速落地。
二、整体系统架构
系统采用“主控核心+模块化外设”分层架构，各模块独立运行、协同工作，架构清晰且便于故障排查与功能升级。整体分为六大核心模块，分别为电源供电模块、主控MCU模块、LED驱动输出模块、通信交互模块、检测保护模块、人机交互模块，所有模块围绕主控核心实现数据交互与功能执行。
系统工作流程：外部电源接入后经稳压滤波电路输出稳定电压，为主控、驱动、通信模块供电；主控接收按键、上位机或无线端控制指令，结合实时工况检测数据，输出精准PWM调光信号；驱动模块将弱电控制信号转换为大功率恒流输出，驱动LED负载工作；同时保护模块实时监测电压、电流、温度参数，异常时快速触发保护机制，保障设备安全稳定运行。
三、硬件详细设计方案
3.1 电源供电模块
适配主流直流供电输入，支持12V/24V宽压直流输入，满足不同LED负载供电需求。采用两级稳压滤波设计，第一级通过防反接、自恢复保险丝、TVS管组成输入防护电路，杜绝接反、过压、浪涌冲击损坏设备；第二级通过DC-DC降压芯片将输入电压转换为5V、3.3V双路稳定电压，分别为驱动电路、通信模块和主控MCU供电，电压输出纹波低、带载能力强。
关键器件选型：输入防护选用5A自恢复保险丝、SMBJ30A TVS管；降压核心采用高效率降压芯片，转换效率≥95%，有效降低整机功耗与发热；搭配大容量电解电容+陶瓷电容组合滤波，保障电压输出平稳，避免灯光频闪、闪烁问题。
3.2 主控MCU模块
作为控制板核心，负责PWM信号生成、指令解析、数据采集、逻辑运算及外设调度，优先选用高性价比、低功耗工业级MCU，兼顾性能与成本，适配批量量产需求。方案提供两种选型适配不同场景：常规照明、氛围灯场景选用STM32F103系列或国民技术N32G430系列MCU，资源充足、稳定性高、成本可控；极简低成本场景可选用ESP8266/ESP32集成主控，自带Wi-Fi/蓝牙功能，省去额外通信模块，适配智能无线控制场景。
主控核心功能配置：内置多路硬件PWM通道，支持8-16位分辨率，实现0-100%无级线性调光，无阶梯频闪；搭载高精度定时器，支持动态灯效时序精准控制；预留GPIO、UART、SPI通用接口，可拓展传感器、外置存储、上位机通信等功能；支持掉电参数保存，开机自动恢复上次灯光状态。
3.3 LED驱动输出模块
根据LED负载类型采用差异化驱动方案，全程采用恒流驱动架构，避免电压波动导致的亮度不均、灯珠老化加速问题，保障LED使用寿命与发光一致性。
单色/双色温LED驱动：采用恒流驱动芯片+MOSFET开关电路架构，适配350mA-1A常规灯珠工作电流，支持冷白、暖白双色温独立调光，实现色温0-100%平滑切换；针对大功率LED灯串，采用双通道独立驱动，提升带载能力与稳定性。
RGB全彩LED驱动：采用多路独立恒流驱动通道，分别对应红、绿、蓝三基色，通过PWM占空比精准配比，实现千万级色彩调节；支持音乐律动、渐变、呼吸、流水等动态灯效，可精准匹配音频节奏，解决传统灯效生硬闪烁、与音乐脱节的问题。
小型LED屏驱动：集成行译码、列驱动电路，搭配LVDS差分信号接收电路，保障屏幕扫描刷新速度，避免画面拖影、闪烁，支持图文动态显示、滚动播放功能。
3.4 通信交互模块
兼容有线、无线多通信方式，适配本地手动控制、上位机调试、远程智能控制等多元场景，支持多终端联动。
有线通信：预留UART串口，支持电脑上位机调试、参数配置、固件升级，可实现灯光参数批量校准、故障日志读取；支持SPI高速通信，适配高速LED显示数据传输需求。
无线通信：可选配BLE蓝牙、Wi-Fi模块，蓝牙适配短距离手机APP手动控制、灯效切换；Wi-Fi支持局域网、云端联网，可接入智能家居系统，实现远程控制、定时开关、场景模式联动，同时支持WebSocket协议实时数据交互。
3.5 检测保护模块
搭建全方位软硬件防护体系，通过电压、电流、温度三重实时采样监测，实现故障快速响应与自我保护，大幅提升设备稳定性与使用寿命。硬件集成高精度采样电阻、运算放大电路，实时采集负载工作参数；软件配置阈值判断机制，形成闭环保护逻辑。
核心保护功能：过压保护、欠压保护、过流短路保护、过温保护、空载保护。当出现负载短路、过载、电压异常、温度超标等故障时，主控立即切断LED驱动输出，同时记录故障代码，设备进入保护休眠状态，故障解除后自动恢复正常工作，杜绝烧毁灯珠、控制板等安全隐患。
3.6 人机交互模块
极简适配用户操作需求，预留多种交互方式，可灵活选配。支持实体按键控制，实现开关机、亮度加减、色温切换、灯效模式切换；可选配LED状态指示灯，区分正常工作、待机、故障、联网等状态；高端场景可拓展数码管、小型显示屏，实时显示亮度、色温、设备状态、故障信息。
四、软件功能设计方案
4.1 基础核心功能
1. 无级调光调色：支持0-100%亮度线性调节，双色温模式支持3000K-6000K色温连续切换，RGB模式支持全色域色彩自由调节，全程无频闪、无亮度阶梯断层。
2. 多模式灯效预设：内置静态常亮、呼吸渐变、流水闪烁、跳变、音乐律动、随机变色等多种经典灯效，支持用户自定义灯效参数并保存为专属场景模式。
3. 掉电记忆与定时控制：设备断电重启后自动恢复上次灯光亮度、色彩、模式；支持多组定时开关设置，适配家居照明定时启停、场景定时切换需求。
4.2 智能拓展功能
1. 音乐律动功能：搭载音频采样解析算法，精准识别音乐音量、节奏、旋律变化，联动灯光色彩、亮度、动态速度同步变化，实现沉浸式灯光氛围，解决传统机械闪烁、节奏脱节问题。
2. 智能联动控制：支持接入智能家居平台，实现语音控制、设备联动、场景一键切换，可与门窗、传感器、安防设备联动，实现自动化灯光调节。
3. 固件在线升级：支持无线OTA升级，无需拆机即可更新固件、新增灯效、优化功能，提升产品迭代性与售后维护便捷性。
4.3 故障处理逻辑
软件实时轮询采集电压、电流、温度数据，与预设安全阈值对比，一旦检测到异常，立即执行保护动作，同步锁定输出通道，避免故障扩大；同时记录故障类型、故障时间日志，方便后期故障排查与设备检修，设备重启后自动检测工况，正常则恢复工作。
五、核心性能指标
1. 供电参数：输入电压DC 12V/24V宽压适配，工作电压波动耐受范围±20%，整机待机功耗≤0.5W，满载转换效率≥90%。
2. 调光性能：PWM调光分辨率12位，调光等级4096级，调光频率2kHz-20kHz可调，无肉眼可见频闪，适配护眼照明场景。
3. 驱动能力：单路输出电流最大1A，可并联拓展多路输出，支持常规LED灯带、灯板、小型LED屏负载。
4. 通信性能：蓝牙通信距离≥10米，Wi-Fi支持2.4G频段，联网响应延迟≤100ms，指令执行精准无延迟。
5. 防护性能：过压、欠压、过流、短路、过温全方位保护，故障响应时间≤10ms，工作温度适配-20℃~60℃，满足室内外常规工况。
6. 稳定性：连续无故障工作时长≥10000小时，灯光色彩、亮度一致性误差≤2%。
六、量产与适配优化
6.1 硬件量产优化
PCB采用双层极简布局，模块分区清晰，缩短信号走线，降低干扰，提升生产良率；核心器件选用通用量产型号，降低采购成本与供货风险；预留标准化接口，统一接线定义，适配批量组装与售后替换；关键电路预留测试点，支持自动化设备批量检测，提升量产效率。
6.2 场景差异化适配
1. 家居照明版：侧重护眼无频闪、低功耗、定时控制、智能家居联动，简化动态灯效，优化色温、亮度调节精度。
2. 氛围灯KTV版：强化音乐律动、动态灯效、色彩切换功能，提升灯光响应速度，增加多组自定义场景模式。
3. 工业指示灯版：强化抗干扰、宽温工作、故障告警功能，精简冗余灯效，侧重稳定性与可靠性。
4. 小型LED屏版：优化高速刷新、图文显示、滚动播放功能，提升屏幕显示清晰度，减少画面闪烁、拖影问题。
七、调试与维护方案
7.1 出厂调试
量产出厂完成基础功能校准，包括亮度一致性校准、色彩配比校准、保护阈值校准；通过上位机批量写入标准参数，确保每台设备性能统一；完成高低温老化测试、满载连续工作测试，筛选不良品，保障出厂品质。
7.2 日常维护与故障排查
设备支持故障代码提示，通过状态指示灯或上位机读取故障日志，快速定位短路、过载、电压异常、温度过高等问题；支持OTA远程维护，无需拆机即可修复软件bug、优化功能、新增特性；硬件模块化设计，故障模块可单独替换，降低维护成本。
八、方案总结
本LED控制板方案基于模块化、标准化、可迭代设计理念，覆盖硬件电路、软件逻辑、功能实现、量产落地、运维保障全流程，兼具通用性与定制性。方案解决了传统LED控制板频闪严重、稳定性差、功能单一、无防护机制、维护繁琐等痛点，可适配绝大多数民用、工业LED控制场景。同时架构预留充足拓展空间，可根据客户需求快速新增功能、调整硬件参数、适配特殊负载，具备极高的落地价值与量产性价比。
