XILINX人工智能工业控制方案
XILINX人工智能工业控制方案用中天科工半导体供货电子元器件品牌及型号：
XILINX赛灵思、MICRON镁光、ADI亚德诺、TI德州仪器、MPS芯源、PANASONIC松下、YAGEO国巨、TE泰科、TAITIEN泰艺
> 适用：工业 AI 视觉检测、设备预测性维护、运动 AI 控制、边缘智能采集板；FPGA 实现 AI 推理、多路传感器采集、工业总线、机器视觉，工业宽温，适配工厂恶劣工况
## XILINX 赛灵思（Zynq‑UltraScale+，AI 推理、工业控制逻辑、图像预处理、EtherCAT/Profinet 工业协议）

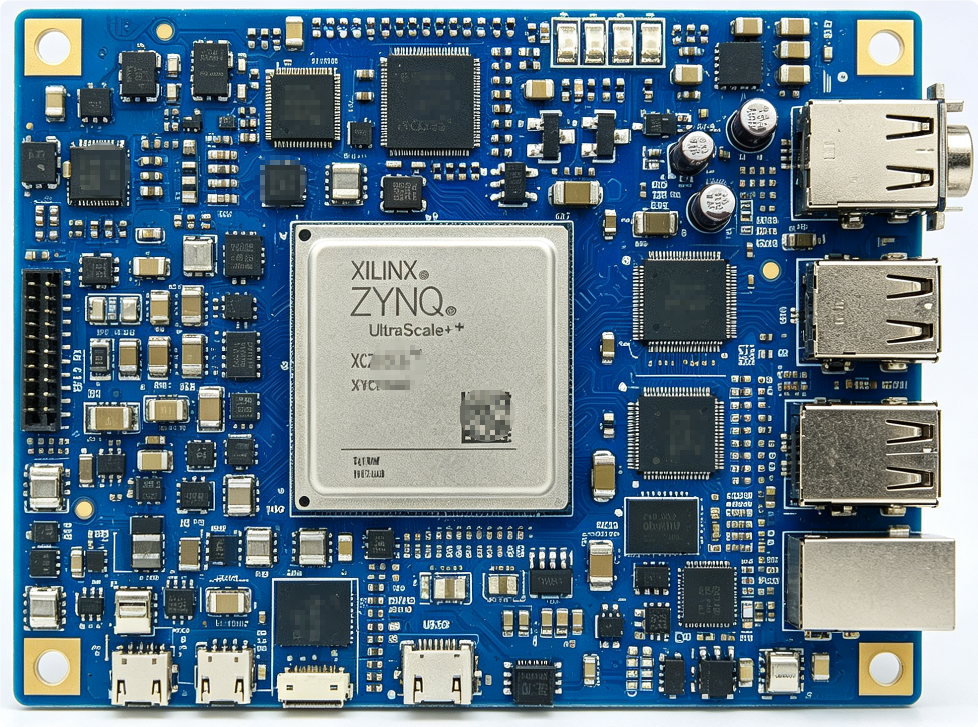

‑ `XCZU3EG‑1SFVC784I`：Zynq UltraScale+，带 FPGA AI 引擎，工业 AI 控制主流选型，PS 运行 Linux，PL 实现轻量 CNN 推理、多路 IO 控制、EtherCAT 从站；和你图片核心板器件一致
‑ `XCZU4EV‑1SFVC784I`：增强型 DPU，更大算力，多相机 AI 视觉检测、多轴 AI 运动控制
‑ `XCZU7EV‑2FFVC1156I`：高端大算力，多通道图像并行 AI 处理，复杂工业缺陷检测
‑ `XC7Z020‑2CLG484I`：低成本方案，小规模 AI 预处理、工业逻辑控制
## MICRON 镁光（DDR4、NOR Flash、eMMC；AI 模型缓存、图像帧缓存、固件、本地 AI 日志存储）
`MT40A512M16HA‑083:E`：DDR4，大带宽，AI 模型、图像帧缓存，Zynq UltraScale 配套
‑ `MT40A256M16KD‑083:E`：DDR4，中端方案内存
‑ `MT28EW256ABA1LPC‑0SIT`：工业 NOR Flash，FPGA 比特流、启动固件存储，高可靠工业设备
‑ `MTFC128GJWDSA‑0M WT`：工业 eMMC，存放 AI 模型文件、检测图片、故障日志
## ADI 亚德诺（模拟采集链、数字隔离、基准源；传感器信号采集、强弱电隔离，AI 预测维护的物理信号输入）
`AD7606B‑8`：8 通道同步 16 位 ADC，振动、温度、电压电流同步采样，设备预测性维护信号采集
‑ `ADUM1400ARWZ`：四通道数字隔离器，隔离 ADC 与 FPGA，隔绝工业地环路干扰
‑ `ADR4550BRZ`：高精度电压基准，保障 ADC 采样精度
‑ `AD8421ARZ`：仪表放大器，微弱振动传感器信号调理
‑ `ADA4807‑1ARZ`：高速低噪声运放，模拟信号驱动
## TI 德州仪器（PMIC、时钟、电平转换、总线收发器、接口驱动；系统电源、AI 模块时钟、工业通讯）
`TPS650250RHAT`：多通道 PMIC，为 Zynq UltraScale + 提供完整内核、DDR、IO 电源轨
‑ `CDCLVP1204RGTR`：高速差分时钟芯片，AI 推理、图像采样同步时钟，低抖动
‑ `DS90UB953TRQAT`：FPD‑Link III 串行器，工业相机图像输入，远距离图像传输
‑ `INA128UA`：精密仪表放大器，传感器信号调理
‑ `SN65HVD234DR`：CAN 收发器，工业设备总线通讯
‑ `SN75176BDR`：RS485 收发器，现场设备通讯
## MPS 芯源（DCDC、LDO；FPGA 核心、DDR、模拟域、外设多路供电，工业宽温电源）
`RTQ2836AGSP`：大电流 Buck，Zynq FPGA 核心大电流供电，AI 高负载瞬态响应
‑ `MPQ8633AGV‑P`：多路 POL 降压，DDR 内存供电
‑ `MP2359DN‑LF‑Z`：同步 Buck，FPGA IO、外设电源
‑ `MP2004DJ‑LF‑Z`：小电流 LDO，隔离侧外设供电
‑ `RT9193‑33GQW`：低噪声 LDO，模拟采样域供电，降低电源噪声干扰采集链路
异构 AI 算力架构（核心优势）
采用 **Zynq UltraScale+ MPSoC（XCZU3EG/4EV/7EV）** 软硬件异构架构，PS 端 ARM 多核负责系统调度、Linux 运行、工业协议、AI 模型部署；PL 端 FPGA 硬件加速 CNN 推理、图像预处理、高速 IO 与实时控制。
实现**AI 智能分析 + 工业实时控制二合一**，延迟远低于传统 MCU+AI 模组方案，满足工业设备低时延检测、实时闭环控制需求。
