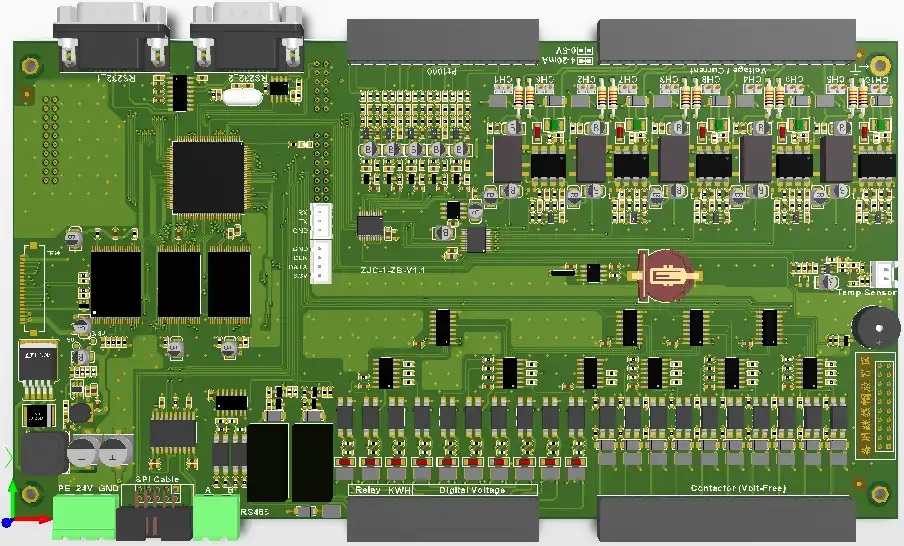

高精度采集系统方案
高精度采集系统方案应用中天科工半导体供货电子元器件品牌：
ADI 亚德诺、Lattice莱迪思、TI德州仪器、ST意法、YAGEO国巨、NEXTRON正凌、ONSEMI安森美、SAMSUNG三星
TDK东电化、PANASONIC松下、YXC扬兴晶振
型应用场景
TDK东电化、PANASONIC松下、YXC扬兴晶振
> 适用：仪器仪表、微弱信号采集、工业高精度 DAQ、传感器信号采集、多通道同步采样；低噪声、低温漂、工业宽温，满足精密测量 EMC 要求
## ADI 亚德诺（模拟信号链：ADC、仪表放大器、电压基准、数字隔离、ADC 驱动）
- AD7175‑8：24 位多通道 Σ‑Δ ADC，微弱信号采集，支持 PGA，适合压力、应变、小电压信号采集CSDN博...
- AD4630‑24：24 位双通道 SAR‑ADC，高速高精度同步采样，测试测量设备
- AD4010BCPZ‑R2：18 位 SAR ADC，低输入电流，简化前端驱动电路Analog Dev...
- ADA4945‑1ARZ：全差分 ADC 驱动器，低失调漂移，驱动高速 SAR‑ADC
- ADR4550BRZ / ADR4525BRZ：高精度低噪声电压基准，保障 ADC 采样精度Analog Dev...
- ADUM1400ARWZ：四通道数字隔离器，隔离 ADC 与 FPGA，消除地环路干扰
- AD8275ARZ：精密仪表放大器，互感器 / 传感器信号调理
- ADAQ7980BBCZ：集成 μModule 采集子系统，内置 ADC + 驱动器，简化 PCB 设计Analog Dev...
## Lattice 莱迪思（FPGA，采样时序控制、同步逻辑、FIR 滤波、数据缓存、接口输出）
- LIFCL‑40‑7BG256I：CrossLink‑NX，工业级低功耗 FPGA，‑40~100℃，多通道 ADC 同步采样控制、数字滤波、SPI/SGMII 数据上传，软错误率低，适合高精度采集设备
- LFE5U‑45F‑8BG381I：ECP5 系列，大容量逻辑资源，可做多路并行 ADC 接口、FFT 运算、大数据缓存
- LIFCL‑12‑7BG225I：小资源低成本版本，用于中小通道数高精度采集板
## TI 德州仪器（低噪声电源、仪表放大器、精密时钟、模拟开关、辅助 ADC）
- THS4551IDGK：低噪声全差分放大器，模拟前端信号调理，驱动 ADC 输入德州仪器
- INA849AID：超低噪声仪表放大器，nV 级噪声，微弱传感器信号放大德州仪器
- TPS7A2001DBVR：超低噪声 LDO，给模拟模拟域供电，高 PSRR 抑制电源噪声德州仪器
- TPS7A8300RGR：2A 低噪声高精度 LDO，FPGA/ADC 模拟电源轨
- LMK61E2‑0M0000SIAT：超低抖动可编程振荡器，给多通道 ADC 提供同步采样时钟
- ADS127L18IPAP：24 位 8 通道同步 Σ‑Δ ADC，备选采集通道德州仪器
- TS5A23157DBVR：低导通电阻模拟开关，通道切换
- SN65HVD234DR：CAN 收发器，采集数据工业总线输出
## ST 意法半导体（辅助 MCU、数字隔离、EEPROM、RTC、系统管理）
- STM32H743VIT6：Cortex‑M7，辅助主控，做系统管理、校准参数处理、数据上报、整机状态监控STMicroele...
- STM32G474VET6：Cortex‑M4，硬件 DAC/ADC，低成本采集子板
- STISO620WTR：双通道数字隔离器，SPI 信号隔离，抗工业噪声干扰STMicroele...
- M24M02‑DFC6T：I2C EEPROM，存储校准系数、通道增益、设备参数
- M41T62Q6F：高精度 RTC，采集数据时间戳
## YAGEO 国巨（MLCC、精密薄膜电阻、功率电感、磁珠，模拟电源去耦、分压采样、抗 EMI）
- AC0805KRX7R9BB104：0805 0.1μF 50V X7R MLCC，ADC 模拟电源去耦
- AC0603KRX7R0BB225：0603 2.2μF 16V X7R，低 ESR，模拟电源滤波
- RT0805FRD0710K0L：薄膜精密电阻，低 TCR，信号分压采样，保障采集精度
- RC0402JR‑07100RL：普通厚膜电阻，数字电路
- ACM6060‑100M‑T：功率绕线电感，DCDC 输出滤波
- BLM0603‑601‑S：大电流磁珠，模拟地数字地噪声隔离
型应用场景
- 电力精密监测：电网谐波、电压电流畸变、功率精度计量、继电保护数据采集
- 工业精密测控：压力、应变、振动、位移微小信号高精度采集与分析
- 环境科学监测：温湿度、水质、气体微弱传感信号长期高精度采集
- 结构力学检测：桥梁、建筑、设备结构形变微小变化同步监测
- 仪器设备国产化：替代进口高精度采集卡、精密数据采集仪器
- 实验室科研采集：微弱信号、瞬态信号、高精度时序科学实验采
