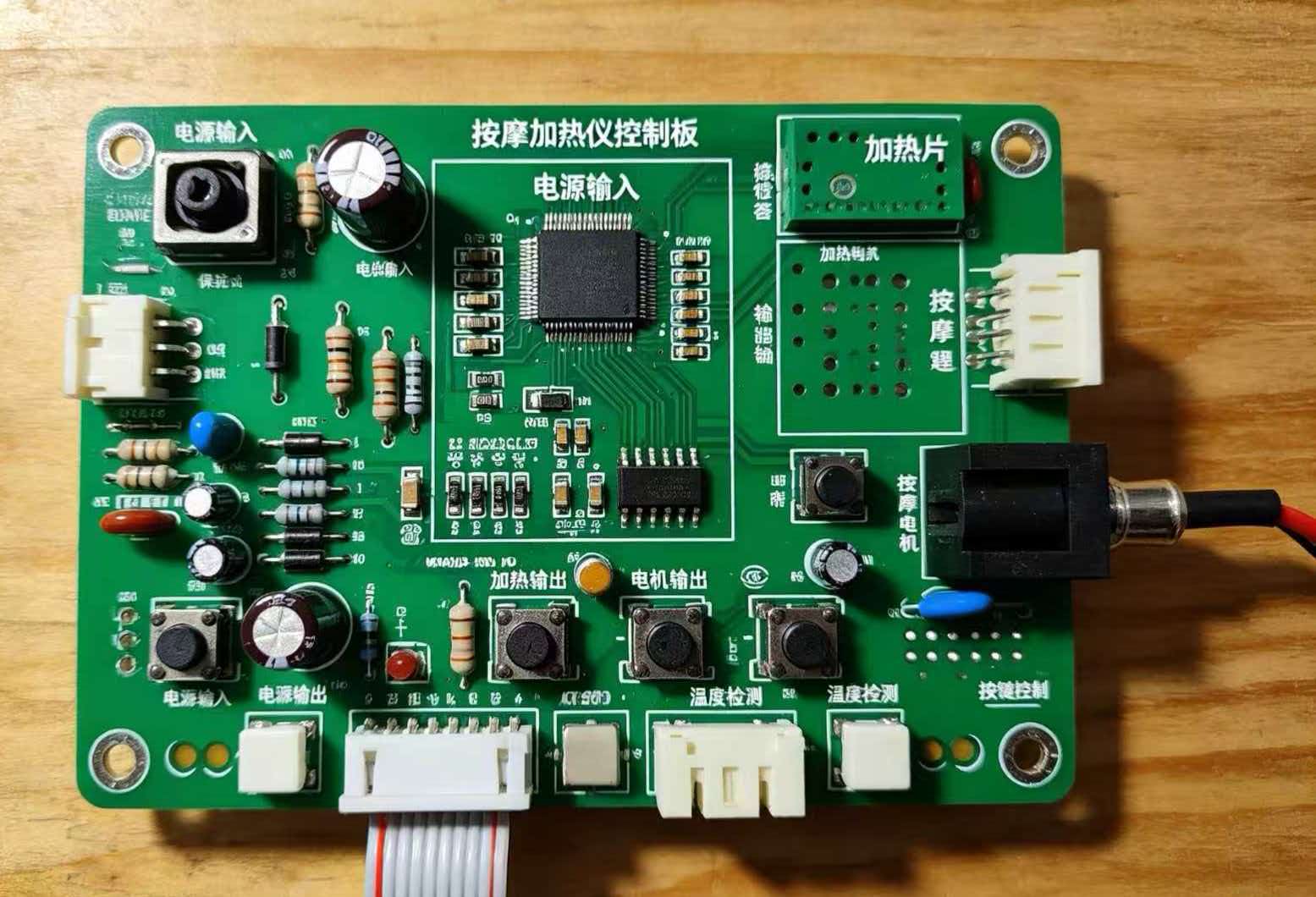

按摩加热仪方案
按摩加热仪方案应用中天科工半导体供货电子元器件品牌j及型号：
MICROCHIP微芯、TI德州仪器、INFINEON英飞凌、YAGEO国巨、ONSEMI安森美、DIODES美台、
PANASONIC松下、AITIEN泰艺电子、KEMET基美
核心硬件方案（量产通用）
PANASONIC松下、AITIEN泰艺电子、KEMET基美
适用：锂电便携按摩加热仪，功能：PTC/PWM 加热控温、NTC 温度采集、直流电机驱动、按键 LED、过温保护
# Microchip 微芯（主控 MCU，8 位 / 32 位）
- PIC16F18323‑I/SL：8 位，SOP14，多 ADC，适合简易热敷按摩仪，PWM 控加热 + 电机
- PIC16F18345‑I/SS：SSOP20，更多 ADC，多路 NTC 测温，多档位加热电机
- ATSAMD21G18A‑AU：Cortex‑M0+，QFP48，高端方案，可加蓝牙、显示
# TI 德州仪器（电源、电机驱动、运放、温度信号调理）
- DRV8870DDAR：直流有刷电机 H 桥驱动 SOP‑8，按摩震动 / 揉捏电机首选
- TPS7A3301DBVR：LDO 3.3V 低噪声，给 MCU、运放供电
- TPS62130RGTR：Buck 降压，锂电池系统主电源
- OPA2340AIDR：双运放，NTC 温度信号放大调理
- BQ24075RGTR：锂电池充电管理
# Infineon 英飞凌（MOSFET、负载开关，加热 / PTC 开关、电机功率管）
- IRLML2502TRPBF：SOT‑23 N‑MOS 20V/4.2A，PTC 加热片功率开关、小电机开关
- BSP75N：智能高侧电源开关 SOT‑223，带限流保护，做加热回路安全开关
- IPZ40N04S5‑3R8：大电流 N‑MOS，大功率 PTC 加热
- TLE4905L：霍尔传感器，用于揉捏电机转速检测
核心硬件方案（量产通用）
1. 主控选型（两套成本方案）
高端智能版（蓝牙 + APP + 数据）
芯片：STM32F103C8T6
资源：多路 PWM、ADC 采集、低功耗、抗干扰强
适配：多功能、蓝牙联动、多档位、定时、记忆功能
低成本走量版（纯按键）
芯片：国产 8 位 MCU / CK6159A
优势：单芯片搞定温控 + 马达 + 语音 + 指示灯，成本极低
2. 热敷加热系统（产品核心体验）
发热体选型（行业最优）
石墨烯发热膜（首选）
3 秒快速升温、发热均匀、柔性可弯曲
无局部高温、贴合皮肤舒适度最高
MCH 陶瓷发热（耐用款）
耐高温、寿命长、适合硬壳按摩头
温控系统（防烫伤关键）
传感器：高精度 NTC 热敏电阻
温控算法：PID 恒温闭环
温度区间：38℃ / 45℃ / 52℃ 三档可调
温控精度：±1℃
核心优势：升温快、恒温稳、不烤肤、不低温烫伤
安全保护（必须量产标配）
温度＞58℃自动断电锁机
硬件保险丝 + 软件双重过热保护
脱离人体自动降温（可选贴合检测）
3. 按摩执行系统
方案 A：振动马达方案（颈椎 / 腰带爆款）
配置：双马达 / 四马达布局
模式：
持续震动
间歇律动
强弱循环推拿
深浅敲击模式
调速：PWM 无级调强度
方案 B：气囊充气按摩（高端护眼 / 腰背）
微型气泵 + 电磁阀
充放气挤压揉捏，模拟人手推拿
静音、柔和、适合眼部、产后、敏感肌肤
4. 电源系统（低压安全）
输入：Type-C 5V 安全低压
电池：3.7V 锂电池
保护：充放电保护、过压、过流、短路、过温
续航：加热 + 按摩持续工作 3–6 小时
待机功耗：＜10μA，超长待机
