呼吸机方案
呼吸机方案应用中天科工半导体供货电子元器件品牌及型号：
ALTERA阿尔特拉、ST意法、ADI 亚德诺、TI德州仪器、NXP恩智浦、MICRON镁光、TE泰科、COILCRAFT线艺
Murata村田、XP POWER、YXC扬兴晶振
> 适用：医用呼吸机，BLDC 风机驱动、压力 / 流量采样、电磁阀控制、双 MCU 安全冗余、医疗隔离电源、气道监测报警.

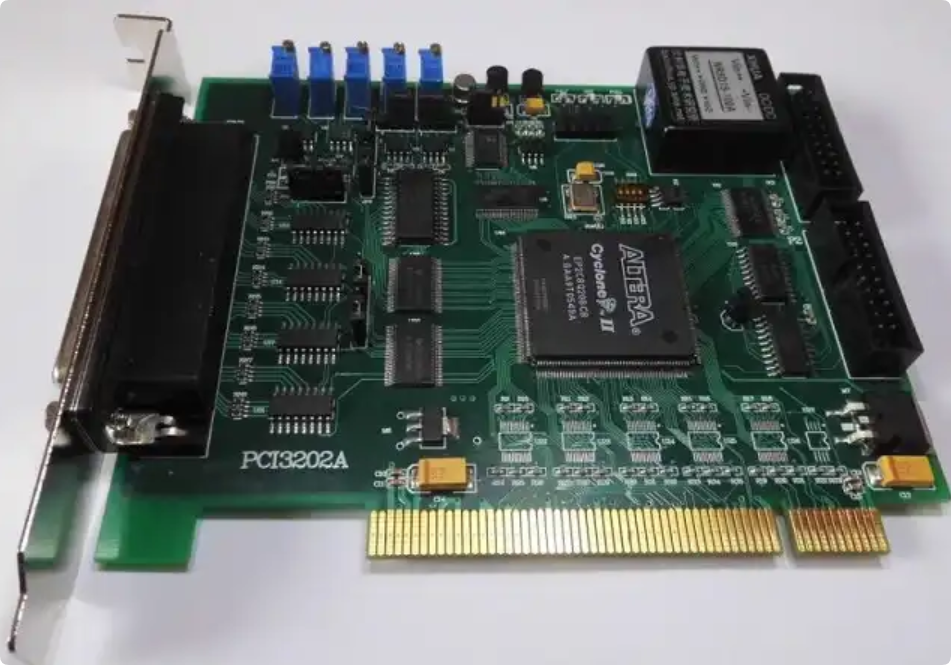

# ALTERA（Intel 阿尔特拉 FPGA，高速并行采集、安全逻辑、硬件看门狗冗余）
- 10M08SAU169C8G：MAX10，内置 Flash，低成本医疗 FPGA，做硬件安全监控、故障逻辑判断
- EP4CE10E22C8N：Cyclone IV，多路并行 ADC 同步采样，风机脉冲实时处理
- 5CSEMA4U23C6N：Cyclone V SoC，带 ARM 硬核，高端呼吸机主协处理
# ST 意法半导体（主 MCU + 冗余安全 MCU，BLDC 控制）
- STM32F429IGT6：Cortex‑M4 FPU，主控制，呼吸算法、流量压力闭环运算
- STM32F407ZGT6：冗余安全副 MCU，独立故障检测，双 MCU 架构医疗安全
- STM32H743VIT6：高端，大算力，图形界面 + 复杂通气模式
- L6234D：BLDC 三相风机半桥驱动
# ADI 亚德诺（高精度压力流量采集、隔离、运放、ADC、电压基准）
- AD7768‑1BRUZ：24 位 Σ‑Δ ADC，多路差分压力传感器同步采样
- AD8421ARZ‑R7：仪表放大器，差分压力信号放大
- ADA4505‑2ARZ‑R7：零漂移运放，小信号调理
- ADR441BRZ‑R7：2.5V 高精度电压基准
- ADUM1400ARWZ‑RL7：四通道数字隔离，满足医疗 MOPP 安规
# TI 德州仪器（电源、BLDC 驱动、比较器、负载保护、ESD）
- DRV8301DCAR：BLDC 风机栅极驱动，呼吸机涡轮风机驱动主流料
- TPS548B22RVFR：大电流 Buck，整机系统主电源
- TPS7A8300ARGRR：低噪声 LDO，模拟电路供电
- LMV393IDR：硬件比较器，独立硬件过压过流故障检测
- TPS2491DGNR：热插拔负载保护，故障切断功率回路
- ISO7740BDW：四通道数字隔离
# TE 泰科 TE Connectivity（连接器、信号 / 功率接插件，气路传感接插件）
- 2‑103684‑2：2P 功率连接器，BLDC 风机功率接口
- 1‑1735744‑2：8P 信号连接器，传感器板与主控板互联
- 5‑103508‑3：3P 电磁阀驱动接口
- 2150808‑1：医疗板对板连接器
# XP POWER（医疗级 AC‑DC、隔离 DC‑DC 电源模块，2×MOPP 医疗安规）
- ECP150PS24：150W 24V AC‑DC 医疗开放框架电源，中端呼吸机
- PBR650PS24C：650W 24V 大功率 AC‑DC，重症呼吸机整机供电
- IMA0115S12：15W 隔离 DC‑DC，患者侧隔离供电，低漏电流
- GCS350PS48：350W 48V，大功率涡轮风机供电

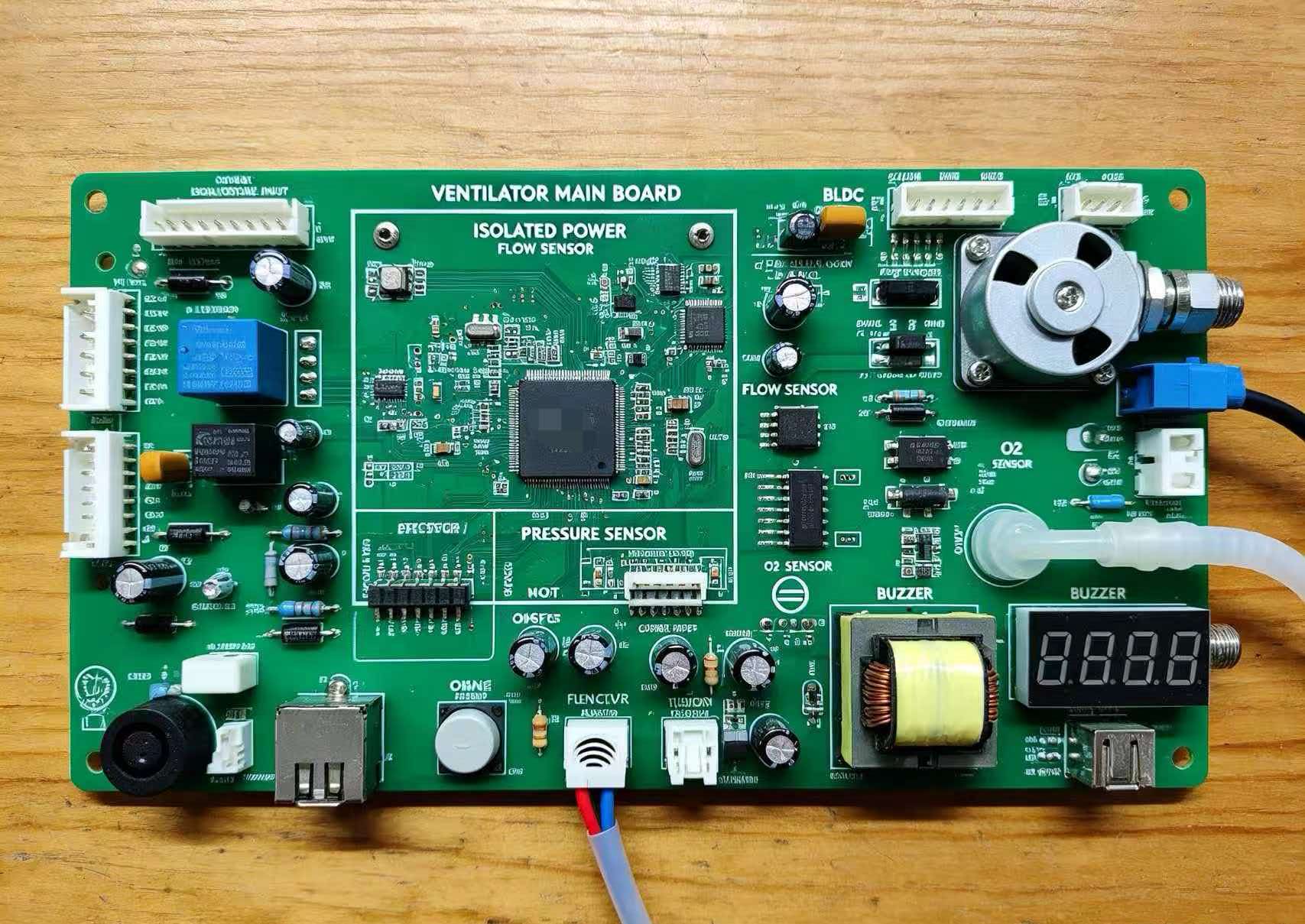

硬件系统架构（通用标准）
1. 气路系统（核心）
采用高精度伺服阀+压差式流量传感器闭环控制，实时监测并修正压力、流量、潮气量；支持动态漏气补偿、温压补偿、高原补偿，保证不同环境、不同面罩/管路状态下通气精准。
2. 氧路与浓度控制
医用级氧浓度闭环调节，FiO₂ 21%–100% 连续可调，支持纯氧急救、低浓度氧疗适配，杜绝氧中毒与缺氧风险；高端机型支持氧浓度实时曲线监测与报警溯源。
3. 监测与报警系统
标配：窒息、低压/高压、低通气、高呼吸频率、氧浓度异常、断电、气源异常、管路脱落等全套安全报警；高端机型支持肺顺应性、气道阻力、分钟通气量、浅快呼吸指数等重症参数监测。
4. 人机交互与智能系统
高清触控屏、临床快捷模板、一键脱机/急救/儿童/成人场景预设；AI 智能识别呼吸事件、自动调压、人机同步优化；支持数据本地存储+云端上传+远程调参+治疗报告输出。
5. 湿化与舒适系统
恒温恒湿加温湿化，防冷凝、防口干、防气道刺激；家用机型配备静音风道、减震结构，运行噪音低，适配夜间睡眠使用。
