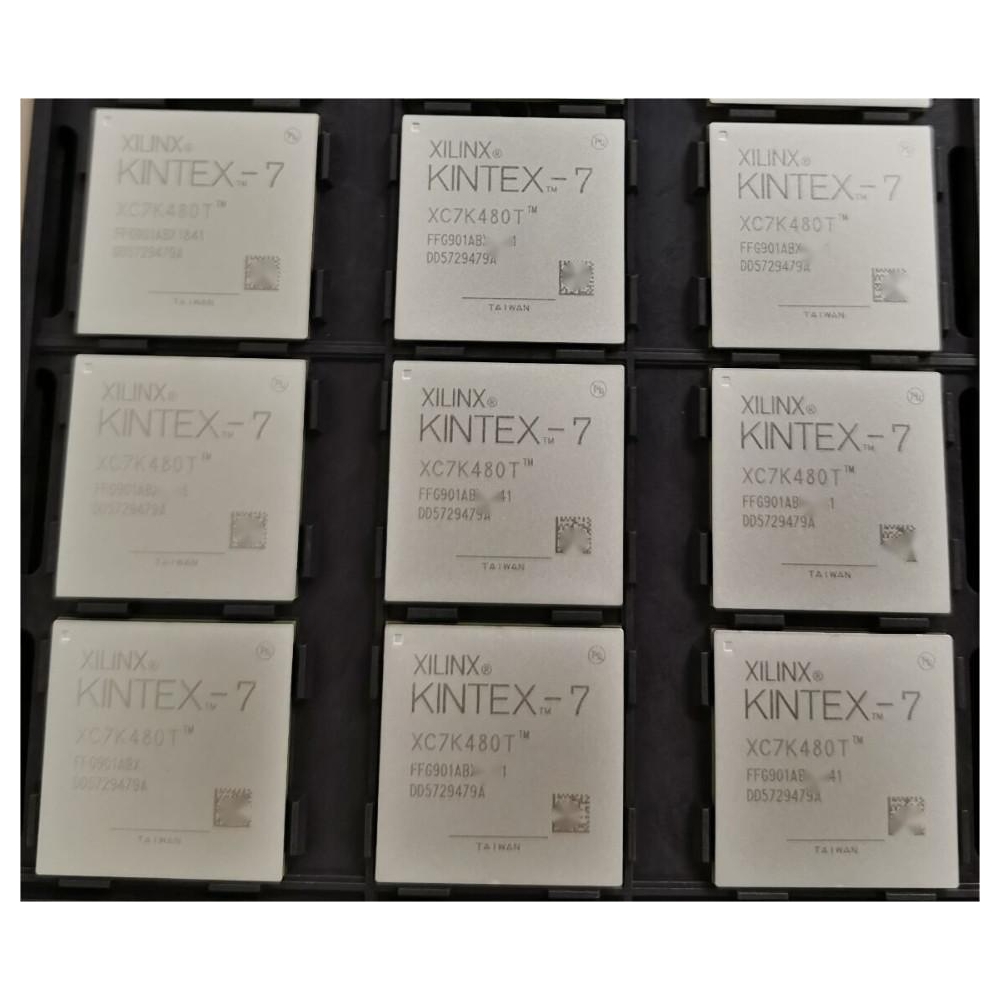

XILINX赛灵思(AMD超微)

一、核心参数

逻辑资源：

逻辑元件（LE）数量：477,760 个，提供强大的并行计算能力。

逻辑数组块（LAB）数量：37,325 个，每个 LAB 包含多个 LE，优化逻辑设计效率。

分布式 RAM：6,788 Kbit，支持灵活的数据缓存。

内嵌式块 RAM（EBR）：34,380 Kbit，提供大容量片上存储。

高速接口：

收发器数量：28 个，支持从 600 Mb/s 到 6.6 Gb/s 的数据速率，部分资料提到最高可达 28.05 Gb/s，满足高速串行通信需求。

支持 PCI Express（PCIe）最高 x8 Gen3 端点和根端口设计，适用于高速数据传输。

I/O 接口：

输入/输出端数量：380 个，支持多种电平标准（如 LVDS、HSTL、SSTL），满足多样化外设连接需求。

封装形式：901 引脚 FCBGA（球栅阵列），提供高密度引脚布局，支持复杂设计。

电源与温度：

工作电源电压：1.2 V 至 3.3 V，支持低功耗设计。

工作温度范围：-40°C 至 100°C，适应工业级恶劣环境。

制程工艺：

采用 28nm 高性能、低功耗（HPL）工艺，结合高 k 金属门（HKMG）技术，实现高性能与能效的平衡。

二、架构特点

高性能逻辑架构：

基于可配置为分布式存储器的真实 6 输入查找表（LUT）技术，优化逻辑设计效率。

支持 DDR3 的高性能 SelectIO™ 技术，接口速率高达 1,866 Mb/s，满足高速存储需求。

强大的信号处理能力：

带有 25 x 18 乘法器、48 位累加器和预加器的 DSP Slice，支持高效系数滤波和矩阵运算。

支持 MicroBlaze™ 处理器，快速部署嵌入式处理，提升系统灵活性。

时钟与电源管理：

强大的时钟管理块（CMT），结合锁相环路（PLL）和混合模式时钟管理器（MMCM）模块，实现高精度和低抖动时钟生成。

支持动态电压调节，降低功耗，提升能效。

安全功能：

支持 256 位 AES 加密，使用 HMAC/SHA-256 进行身份验证，保障数据安全。

内置 SEU（单粒子效应）检测和校正，提升系统可靠性。

三、应用场景

通信系统：

适用于 100G/400G 以太网、5G 基站基带处理、光传输网络（OTN）等场景，满足高速数据传输和处理需求。

工业控制：

在工业自动化、机器人控制、电机驱动等场景中，提供实时信号处理和低延迟控制能力。

数据中心：

作为智能网卡（SmartNIC）的核心，通过 PCIe 接口实现网络协议卸载（如 TCP/IP、RoCE），提升云计算效率。

支持存储控制器加速，优化 SSD 阵列的读写性能。

航空航天：

适应极端温度与辐射环境，支持雷达信号处理、卫星通信等关键任务。

四、开发工具与生态

Vivado Design Suite：

Xilinx 官方开发工具，支持从 RTL 设计到比特流生成的全流程。

提供基于 C/C++/OpenCL 的高层次综合（HLS），简化加速器开发。

Vitis 统一软件平台：

提供丰富的库和预置 IP，加速开发周期。

与 MathWorks（MATLAB/Simulink）、AWS（FPGA 云实例）等深度集成，支持快速原型验证。

第三方支持：

社区活跃，提供大量开源项目和参考设计，降低开发门槛。
