XILINX赛灵思(AMD超微)

一、核心参数

逻辑资源：

系统逻辑单元（LE）：725,550 个，用于实现自定义数字逻辑与加速模块。

自适应逻辑模块（ALM）：41,460 个，每个 ALM 包含多个 LUT（查找表）与触发器，灵活映射各类逻辑结构。

分布式 RAM：9.1 Mbit，适用于高频小容量缓存场景。

嵌入式 Block RAM：38 Mbit，支持 FIFO、缓冲及微架构存储需求。

算力支持：

DSP48E2 切片：2,760 个，支持 27×18 位乘法累加操作，专为信号处理、滤波、FFT（快速傅里叶变换）及机器学习等算术密集型计算加速设计。

存储接口：

外部存储接口：通过 DDR4 接口实现高达 1.5 Tb/s 的带宽，满足大数据缓存与流式处理需求。

I/O 与接口：

用户 I/O：520 根，支持多种电平标准（如 LVCMOS、SSTL、LVDS 等），适配多样外设。

收发器（GTX/GTH）：28 条通道，单通道数据率最高可达 16.3 Gb/s，合计总带宽超过 450 Gb/s，用于 10/25/40/100 GbE、PCIe® Gen3 x8、CPRI 等高速协议。

电源与温度：

核心供电电压：0.922 V 至 0.979 V。

I/O 供电电压：可按标准自定义（最高 3.3 V）。

工作温度：-40°C 至 100°C（结温 TJ），适合工业及数据中心环境。

封装与规格：

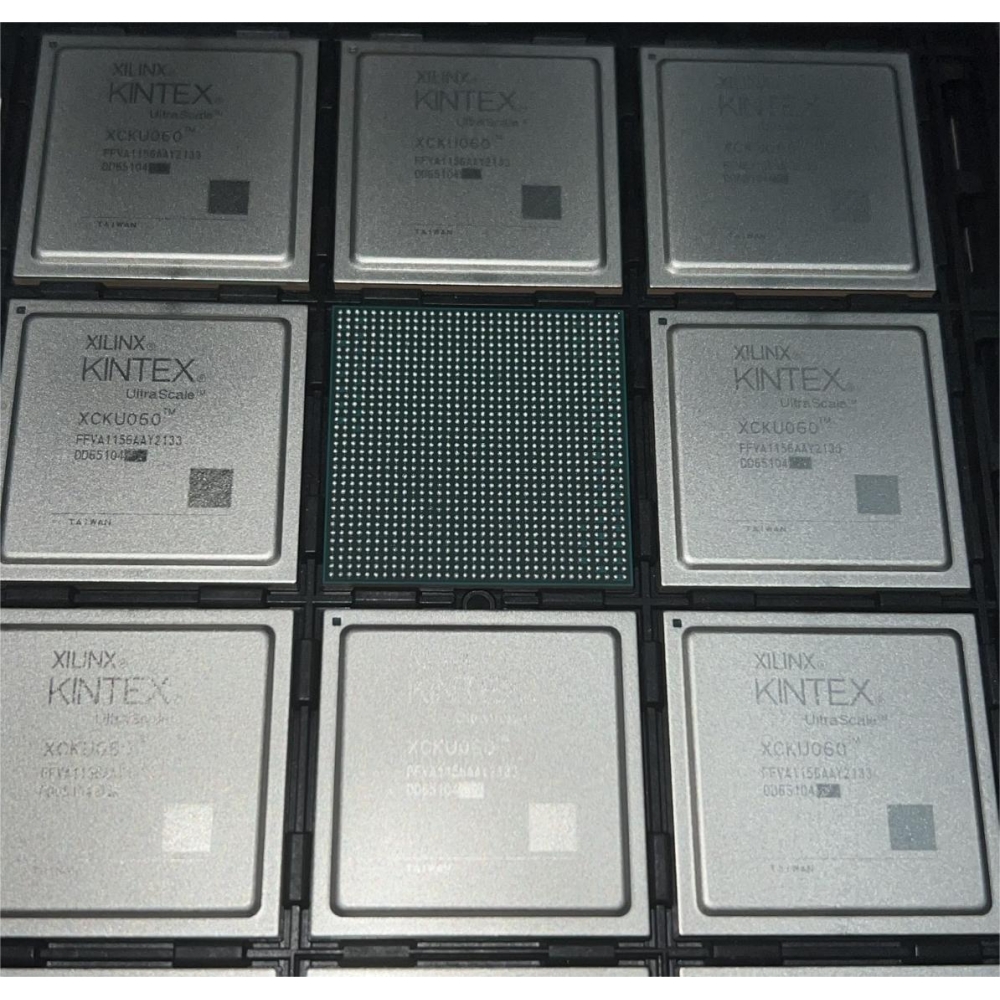

封装：1156-FCBGA（35x35 mm），表面贴装型。

湿气敏感性等级（MSL）：4（72 小时）。

RoHS 状态：符合 ROHS3 规范。

二、功能特性

高性能计算：

集成大量 DSP 切片与高速收发器，支持实时信号处理、机器学习推理等高算力需求。

例如，在光纤通信中，可实现 40G/100G 速率的光模块信号处理。

灵活存储架构：

分布式 RAM 与嵌入式 Block RAM 结合，满足不同场景的缓存需求。

DDR4 接口支持高带宽数据交互，适用于数据中心存储加速。

多协议支持：

收发器支持 PCIe Gen3 x8、100 GbE 等协议，简化系统互联设计。

用户 I/O 支持多种电平标准，适配不同外设接口。

功耗管理：

支持 Vivado™ Power Optimizer，通过时钟门控、功率域分区等机制精细调控动态与静态功耗。

三、应用领域

通信系统：

用于基站、路由器、交换机等设备，实现高速信号处理与协议转换。

例如，在 5G 基站中，支持大规模 MIMO 算法加速。

数据中心：

作为加速卡核心芯片，提升数据处理效率。

例如，与 DDR4 内存配合，实现低延迟数据缓存。

工业控制：

在恶劣环境下稳定运行，支持运动控制、实时监测等应用。

例如，在工厂自动化中，实现高精度电机控制。

航空航天：

满足宽温工作需求，适用于卫星通信、导航等场景。

四、典型应用案例

基于 FMC 的 Kintex XCKU060 高性能 PCIe 载板：

主控芯片：XCKU060-2FFVA1156I。

存储配置：板载 2 组 64bit DDR4 SDRAM，每组容量 2GB，运行在 2400MT/s。

接口支持：支持 PCIe Gen3 x8 模式及一路 FMC HPC 接口，提供 Windows/Linux 上位机驱动。

应用场景：AI 加速计算、光纤扩展、图像处理。

双路 QSFP+ 光纤 PCIe 卡：

主控芯片：XCKU060-2FFVA1156I。

存储配置：两组 64-bit DDR4，每组容量 8GB，运行在 2400MT/s。

接口支持：两路 40G QSFP+ 接口，支持 PCIe Gen3 x8 模式。

应用场景：高速信号处理、数据中心网络加速。
