XILINX赛灵思(AMD超微)

一、核心参数

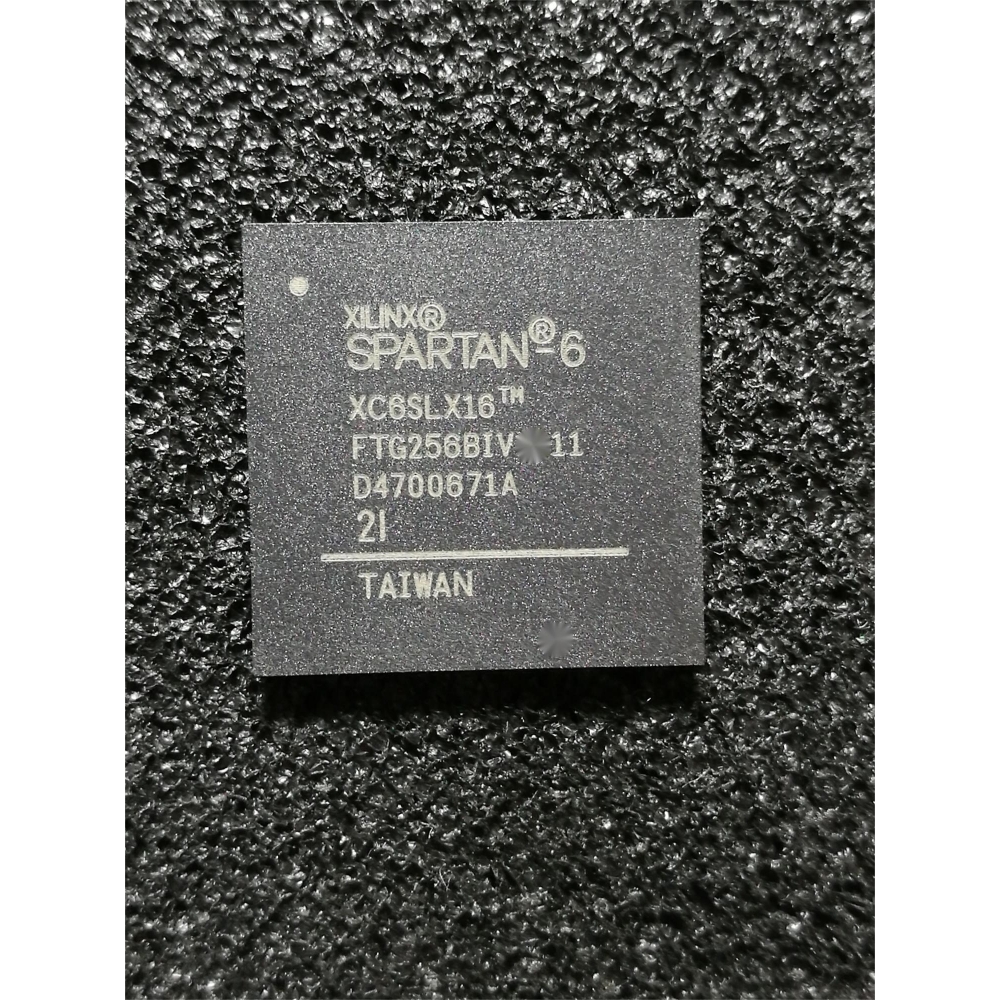

型号：XC6SLX16-2FTG256I

制造商：Xilinx（赛灵思）

系列：Spartan®-6 LX

逻辑单元数量：14,579 个

I/O 端口数：186 个

封装形式：256 引脚 FBGA（17mm × 17mm，1mm 节距）

工作电压：1.14V 至 1.26V

工作温度范围：-40°C 至 100°C（工业级）

总 RAM 位数：589,824 位（73,728 字节）

最大时钟频率：1,080 MHz（部分配置下可达 667 MHz）

功耗：低功耗设计，支持休眠模式以降低能耗

二、关键特性

高性能与低功耗：

采用 45nm 低功耗铜工艺技术，功耗比前代产品降低 42%，性能提升 12%。

支持 1.2V 内核电压（高性能模式）和 1.0V 内核电压（低功耗模式），灵活平衡性能与能耗。

丰富的逻辑资源：

集成 18 Kb（2 × 9 Kb）块 RAM，支持双端口访问和字节写使能。

内置第二代 DSP48A1 切片，提供 18 × 18 乘法器和 48 位累加器，支持高性能算术和信号处理。

支持可选移位寄存器或分布式 RAM，提高设计灵活性。

高速接口与连接性：

集成内存控制器，支持 DDR、DDR2、DDR3 和 LPDDR，数据速率高达 800 Mb/s（峰值带宽 12.8 Gb/s）。

提供 PCI Express® 兼容端点模块（LXT 子系列），支持高速串行连接。

支持多种 I/O 标准，包括 LVDS、HSTL 和 SSTL，满足不同应用需求。

增强的时钟管理：

内置时钟管理块（CMT），包含数字时钟管理器（DCM）和锁相环（PLL），消除时钟偏差和占空比失真。

支持 16 个低偏差全局时钟网络，提高系统时钟稳定性。

安全与可靠性：

支持 AES 比特流加密和设备 DNA 标识符，增强设计保护。

提供自动检测配置选项和 MultiBoot 支持，实现远程升级和看门狗保护。

三、应用场景

通信领域：

实现高速光信号调制解调、数字信号处理和数据传输。

用于基站、路由器等网络设备，提升通信系统性能和可靠性。

图像与视频处理：

支持实时图像处理和分析，如智能监控、医疗影像等。

用于视频压缩、图像增强等应用，提高处理效率。

工业自动化：

实现复杂的工业控制逻辑，如电机控制、传感器数据处理等。

支持工业以太网、现场总线等通信协议，提升系统集成度。

消费电子：

用于 3D 电视、车载娱乐信息等设备，提供高性能处理能力。

支持低功耗设计，延长电池续航时间。

医疗设备：

用于医疗影像处理、生命体征监测等应用，确保数据准确性和实时性。

支持高可靠性设计，满足医疗行业严格要求。

四、设计优势

灵活性：支持现场可编程，可根据需求动态调整逻辑功能。

成本效益：采用低成本封装和低功耗设计，降低 BOM 成本和运营成本。

易用性：提供 ISE® 设计套件（免费），支持 Linux 和 Windows 平台，简化开发流程。

生态系统：兼容 MicroBlaze™ 软处理器，支持多种开发工具和 IP 核，加速产品上市时间。
