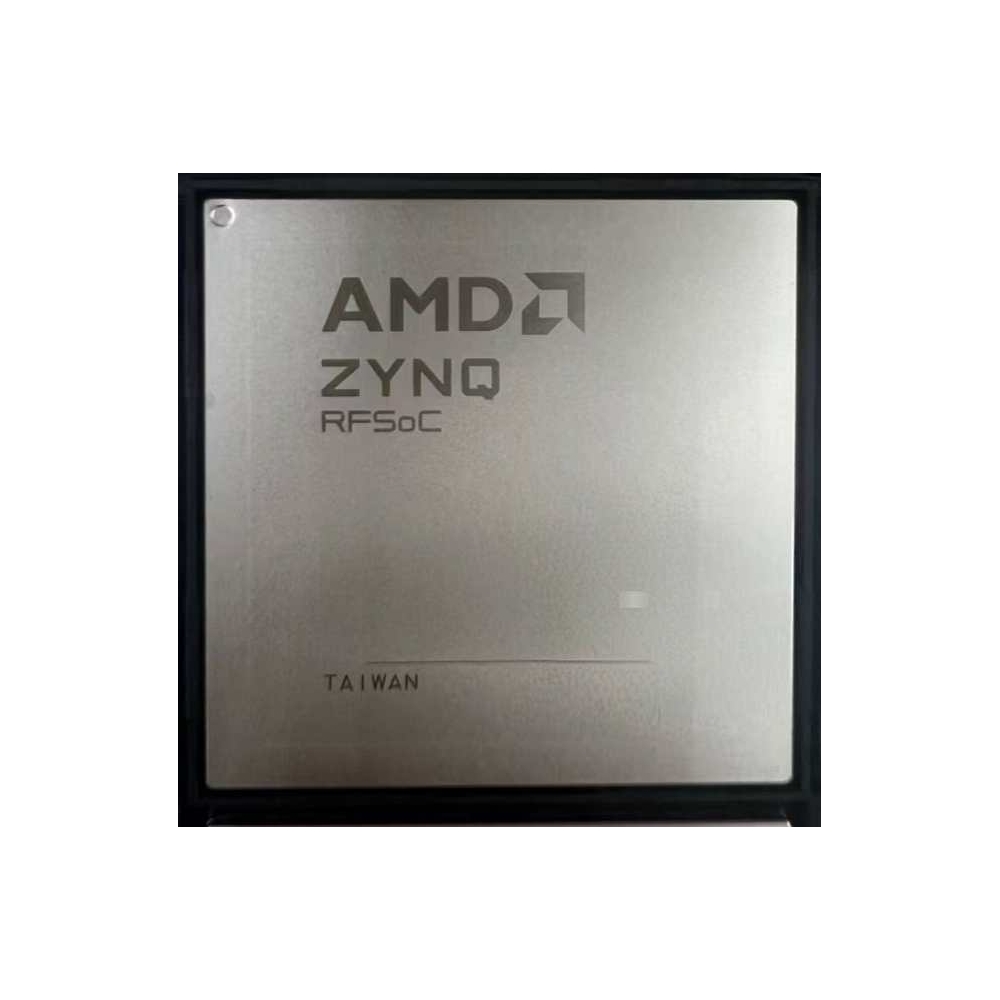

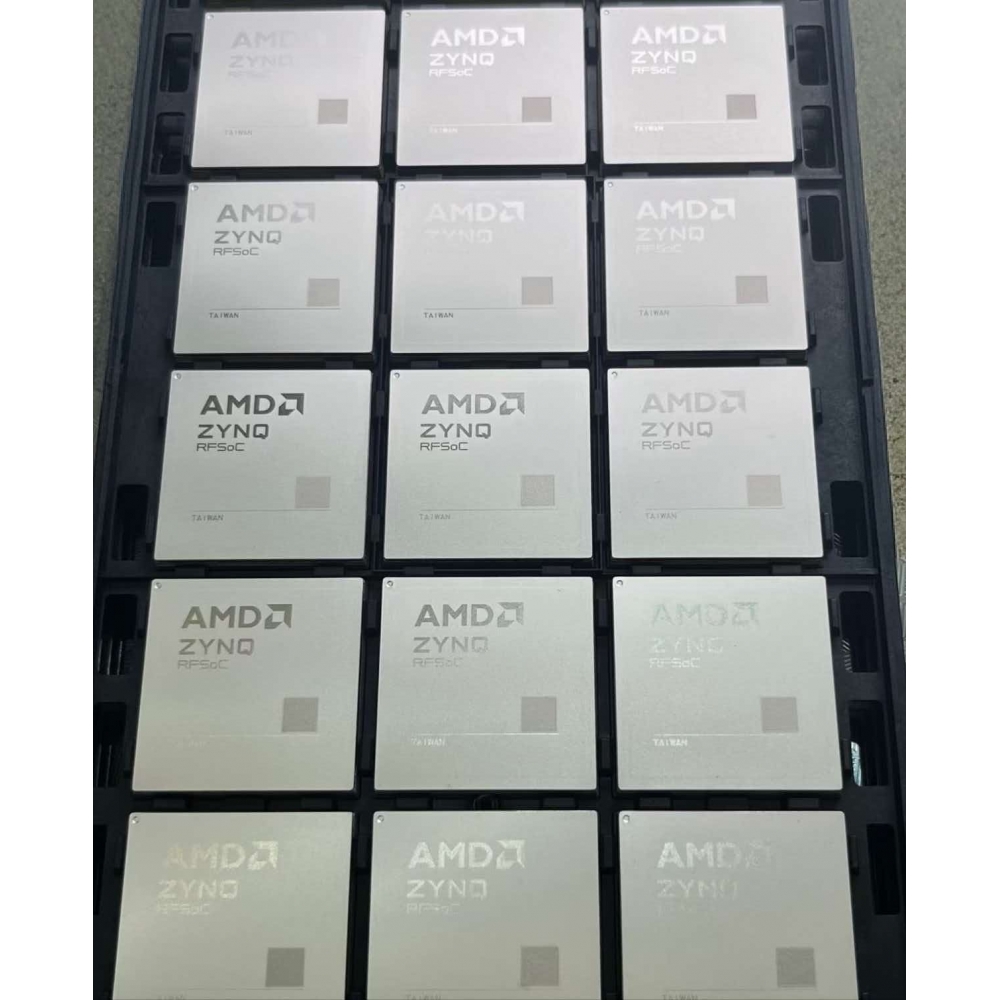

XCZU48DR-2FFVG1517I 是 AMD Xilinx 的 Zynq® UltraScale+ RFSoC 芯片，由中天科工半导体（深圳）有限公司特价代理销售。集高性能处理系统（PS）、可编程逻辑（PL）和高精度射频数据转换器于一体，采用 1517-ball FCBGA 封装，具备 561 路可配置 I/O，适用于无线通信、雷达信号处理、软件定义无线电等高要求场景。

一、核心架构

多核 ARM 处理器：

四核 ARM® Cortex®-A53 MPCore™：主频最高可达 1.333 GHz，支持 CoreSight™ 调试与跟踪，适用于通用计算和复杂操作系统运行。

双核 ARM® Cortex®-R5F：主频最高 533 MHz，侧重实时处理任务，如工业控制中的设备状态监测与快速响应。

片上高速缓存与存储：

256 KB 附近片 SRAM：可作为底层系统缓存，加快数据读取速度，或用于低延迟中断处理。

可编程逻辑（PL）：

逻辑规模：UltraScale 架构下的 FPGA 部分拥有超过 930K 逻辑单元，支持大规模硬件加速与自定义数据路径。

DSP 资源：内含高性能 DSP48E2 单元，适用于高速信号处理、滤波器和矩阵运算。

射频数据转换器：

RF-ADC/DAC 通道：集成 8 路 ADC 通道和 8 路 DAC 通道，支持最高多 GSPS 采样速率。

内置功能：数字下变频（DDC）/上变频（DUC）、NCO 和可编程插值/抽取功能，满足软件定义无线电（SDR）对宽带 IF/基带直采的需求。

高速收发器：

多路收发器：内置多达 8 条 32.75 Gbps 速率级串行收发器，适用于时分/波分复用、CPRI、10/25/40/100 GbE 等高速接口。

二、关键特性

软判决前向纠错（SD-FEC）：

部分型号集成 Turbo、LDPC 编/解码硬核，用于 5G 新空口、DOCSIS 3.1 等场景中的信道纠错，提高数据传输的可靠性。

片上时钟管理：

每条收发器支持外部参考时钟及集成 MMCM/PLL，保证多协议下的锁相和抖动性能，确保高速数据传输的稳定性和准确性。

存储与外设接口：

DDR 接口：支持 DDR4/DDR4 ECC、LPDDR4，带宽可达 128 Gb/s，适用于大容量数据缓存与高速流媒体。

丰富外设：内置 PCIe® Gen3 x4、USB 2.0 OTG、GigE、CAN、I²C、SPI、UART、SD/SDIO、多路 DMA 控制器等，方便与多种器件互联。

三、应用场景

1.5G 通信：

作为 5G 基站的核心处理单元，其 PCIe Gen4（16.0GT/s）和 CPRI 协议处理能力使其在全球 5G 小基站市场占据一定份额。

在华为 5G 毫米波基站项目中，通过动态重构技术实现波束方向图的毫秒级调整，相较传统方案节省 42% 功耗，硬件资源利用率提升至 87%。

2.雷达信号处理：

在军用雷达领域，其双核 Cortex-R5（533MHz）配合 FPGA 硬件加速，可实现脉冲多普勒信号处理的亚微秒级确定性响应，被洛克希德・马丁公司用于 AN/APG-83 雷达升级项目。

民用航空方面，中国电科 38 所采用该芯片开发 L 波段相控阵雷达，通过 78 个 MIO 引脚实现与 ADS-B 系统的无缝对接，目标检测精度提升至 0.1°。

3.数据中心：

作为 100Gb 以太网的核心处理单元，其 Interlaken 协议处理模块可降低 30% 的转发延迟。

与 NVIDIA ConnectX-6 相比，其动态重构特性使网络功能虚拟化（NFV）部署时间缩短 40%。

4.工业物联网：

在工业机器人控制场景中，通过 ROS 2 与 FPGA 运动控制 IP 的无缝对接，使路径规划到执行的端到端延迟 < 10μs，较传统方案提升 4.6 倍。
