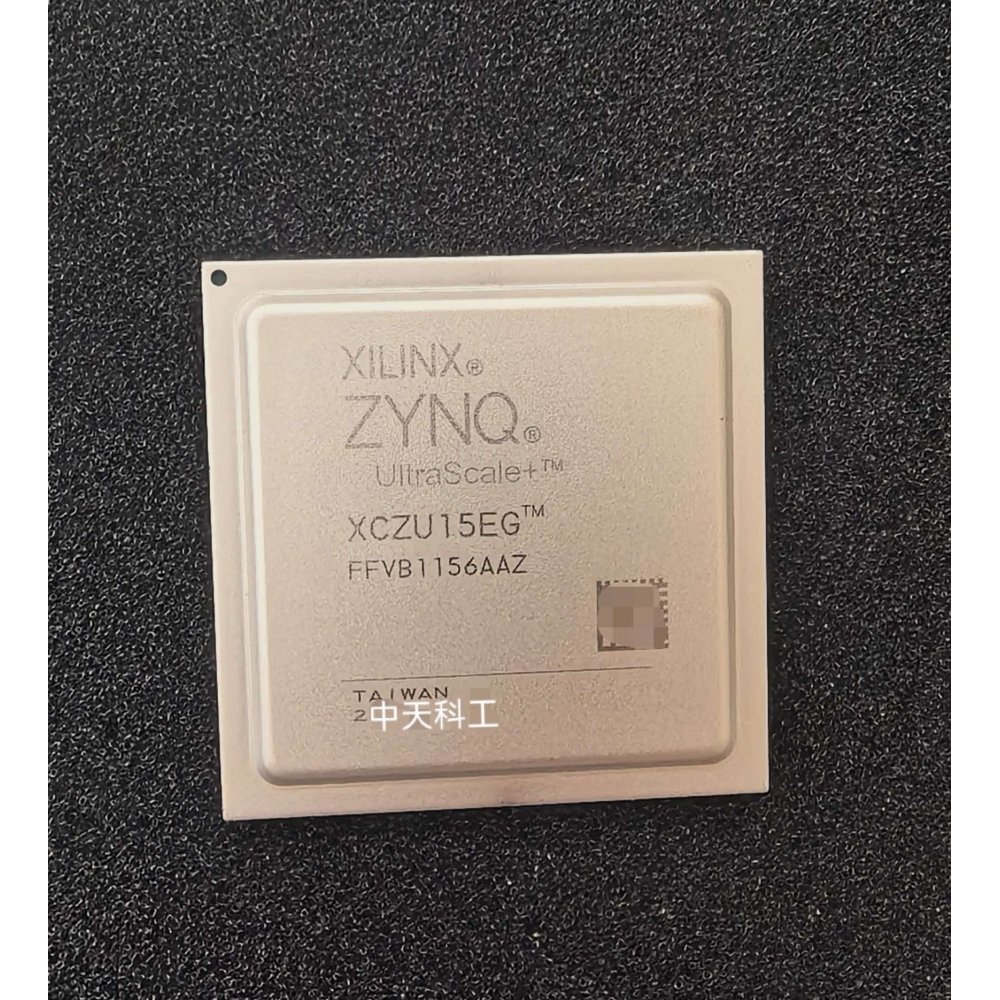

XCZU15EG-2FFVB1156I是Xilinx公司自主研发的基于Xilinx Zynq Ultrascale+ MPSOC系列SOC
XCZU15EG-FFVB1156架构的FPGA芯片，由中天科工半导体（深圳）有限公司特价代理销售。
一、基础概述
厂商：AMD(Xilinx)
系列：Zynq® UltraScale+™ MPSoC EG 系列
器件全称：XCZU15EG-2FFVB1156I
这是一款异构 SoC，内部分为两大模块：
✅ PS（Processing System，ARM 处理器系统）
✅ PL（Programmable Logic，Kintex UltraScale 架构 FPGA 可编程逻辑）
型号命名拆解
XCZU15EG：ZU15EG 器件型号，EG = 内置VCU 视频硬编解码器
2：速度等级 2（主流工业选型，均衡功耗与频率）
FFVB1156：1156 FCBGA 封装，35×35mm，0.8mm 引脚间距
I：工业级温度，结温范围 -40℃ ~ +100℃
二、PS 端（ARM 处理器系统）核心资源
APU 应用处理器：4×Cortex‑A53，最高 1.33GHz（Linux / 嵌入式操作系统）
RPU 实时处理器：2×Cortex‑R5F，最高 533MHz（硬实时控制、安全任务，AMP 非对称多核）
GPU：ARM Mali‑400 MP2，图形加速
VCU 视频编解码（EG 独有）
支持 H.264 / H.265，最高 4K@60fps 编解码；多路视频流处理
内置外设（PS 侧硬外设）
4× 千兆以太网 GEM（支持 PTP）
USB3.0、USB2.0 OTG、SATA3
SD/eMMC、CAN、I2C、SPI、UART
PCIe Gen2 x4
内存：PS 独立 DDR4 接口（64bit，最高 2400MT/s，支持 ECC）
三、高速接口汇总
PL 侧 GTH 24 通道：用于 SFP+ 10G/25G 光纤、高速 ADC/DAC、FMC、PCIe Gen3
PCIe：支持 PCIe Gen3 ×8；可配置成网卡、加速卡互联
多路高速差分 IO（HP/HPL bank），支持 LVDS、SLVS、MIPI 相机采集
PS 与 PL 之间通过AXI 高速互联，低延迟数据互通
四、电气与封装信息
封装：FFVB1156，FCBGA 1156 引脚，35mm × 35mm
温度等级：I = Industrial，TJ = -40 ~ +100 ℃
典型功耗：8～15W（取决于逻辑占用、SerDes 开启数量）
供电：多电源域（PS 核心、PL 核心、SerDes、IO Bank，需要严格上电时序）
五、典型应用场景
软件无线电 SDR、雷达信号处理（脉冲雷达、相控阵接收机）
机器视觉、工业质检、4K/8K 图像采集处理
5G O-RAN、边缘通信基带、无线网关
工业自动化、实时运动控制、TSN 工业以太网
医疗影像设备、超声成像系统
机载 / 车载边缘计算、传感器融合
高速数据采集卡、VPX 信号处理载板、AI 边缘加速
