雷达高速采集方案
雷达高速采集方案应用中天科工半导体供货电子元器件品牌及型号：
XLINX赛灵思、ADI 亚德诺、TI德州仪器、Mini-Circuits、MICRON镁光、TE泰科、COILCRAFT线艺、Murata村田
> 适用：L/S/X 波段雷达中频高速采集板，多通道同步采样、数字下变频 DDC、脉冲压缩、数据缓存，光纤 / 万兆网输出，适配软件雷达、相控阵雷达接收机。
## XILINX 赛灵思（FPGA 主控，DDC 算法、时序控制、数据预处理、高速接口）

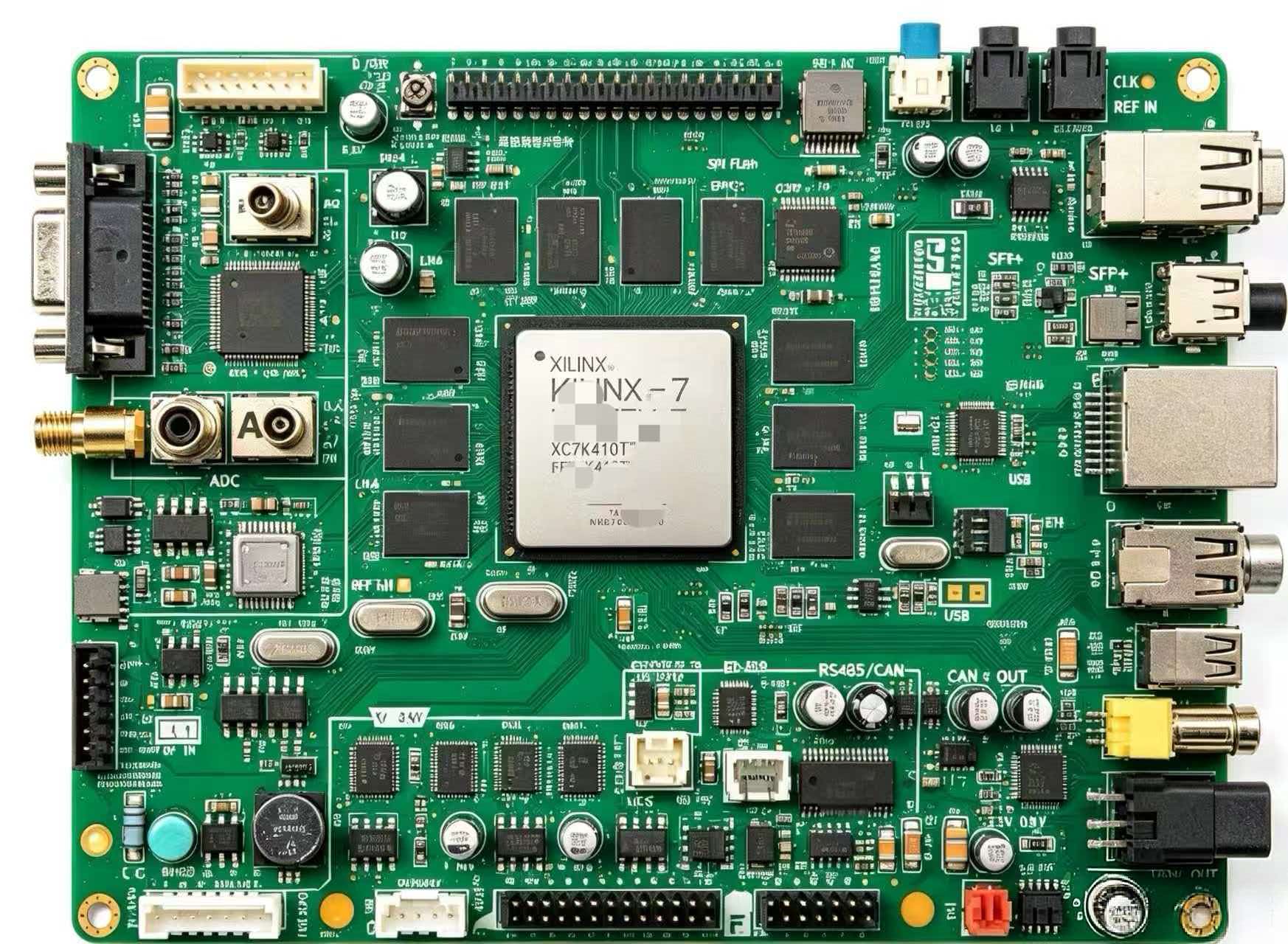

‑ `XC7K325T‑2FFG900I`：Kintex‑7，雷达采集卡主流选型，GTX 高速串行收发器，实现万兆以太网 / SFP+，完成多通道 DDC 数字下变频，中高频雷达采集通用。
‑ `XC7K410T‑2FFG900I`：逻辑资源更大，多通道并行处理，多路雷达接收通道。
‑ `XCZU7EV‑2FFVC1156‑2I`：Zynq UltraScale+，PS+PL 异构，ARM 做系统管理，PL 实现雷达信号处理，带 DPU，支持雷达 AI 目标检测。
‑ `XCZU9EG‑2FFVB1156‑2I`：高端大算力，多波束相控阵雷达采集处理。
## ADI 亚德诺（高速 ADC、时钟、射频驱动、差分运放、基准源）
`AD9680‑1000`：双通道 1GSPS 14bit 高速 ADC，雷达中频采集核心器件，大带宽，多片可同步多通道采样。
‑ `AD9083`：16bit 1GSPS，更高信噪比，高性能雷达接收机。
‑ `HMC7044`：多通道低抖动时钟发生器，为多片 ADC 提供同步采样时钟，雷达多通道同步关键器件。
‑ `ADF4351`：宽带 PLL 频率源，本振信号生成。
‑ `ADA4927‑1`：高速差分放大器，ADC 前端驱动，阻抗匹配。
‑ `AD8045‑2`：高速运放，模拟信号调理。
‑ `ADR4550`：高精度电压基准，保障 ADC 采样精度。
## TI 德州仪器（电源 PMIC、电平转换、驱动、接口芯片、运放）
‑ `TPS546D24A`：大电流 Buck，FPGA 内核大电流供电。
‑ `TPS7A4701`：低噪声 LDO，给 ADC、时钟芯片供电，压低电源噪声，避免恶化 SNR。
‑ `LMK04828`：超低抖动时钟，可与 HMC7044 搭配，构建雷达系统时钟树。
‑ `CDCLVP1204`：LVPECL 时钟缓冲，时钟扇出。
‑ `OPA657`：高速宽带运放，模拟前端调理。
‑ `SN74AXCH1T45`：高速电平转换，不同 IO 域信号交互。
## Mini‑Circuits（射频器件，滤波器、混频器、功分器、衰减器）
‑ `ZFSC‑2‑42‑S+`：射频功分器，中频信号分路。
‑ `VAT‑3+`：固定衰减器，调节信号幅度，防止 ADC 输入过载。
‑ `SBL‑1+`：射频混频器，射频转中频。
‑ `LFCG‑1000+`：低通滤波器，抗混叠滤波，抑制 ADC 输入带外干扰。
‑ `ZFBT‑4R2GW+`：射频偏置器。
## MICRON 镁光（DDR4 存储，雷达回波缓存、脉冲压缩缓存、帧数据缓存）
`MT40A512M16HA‑083E:B`：DDR4，FPGA 外接高速缓存，存储雷达回波原始采样数据。
‑ `MT40A1G16KD‑083E:E`：大容量 DDR4，多脉冲积累、大数据帧缓存。
‑ `MT28EW256ABA1LPC‑0SIT`：NOR Flash，FPGA 比特流、固件固化。
## Murata 村田（MLCC、功率电感、射频磁珠、射频电感，滤波匹配电源、射频链路）
‑ `GRM188R71C104KA01D`：0402 0.1μF MLCC，芯片电源高频去耦。
‑ `GRM31CR70J226KA12L`：22μF X7R MLCC，电源滤波。
‑ `BLM31PG601SH1L`：大电流磁珠，抑制电源与射频之间串扰噪声。
‑ `LQW31HN100M00L`：射频电感，射频匹配网络。
‑ `LQW43NNR47M00`：功率电感，DCDC 电源回路。
型应用场景- 相控阵雷达系统：多通道阵列同步采集、波束合成、目标检测
- 脉冲探测雷达：高精度测距、测速、目标成像采集
- 毫米波车载雷达：高速回波采集、障碍物探测、动目标识别
- 气象雷达：云层回波高精度采集、风场反演、气象数据分析
- 探地雷达：地下介质超宽带回波采集、地下目标成像
- 雷达算法验证平台：原始数据录制、算法迭代、仿真对比、设备测试
