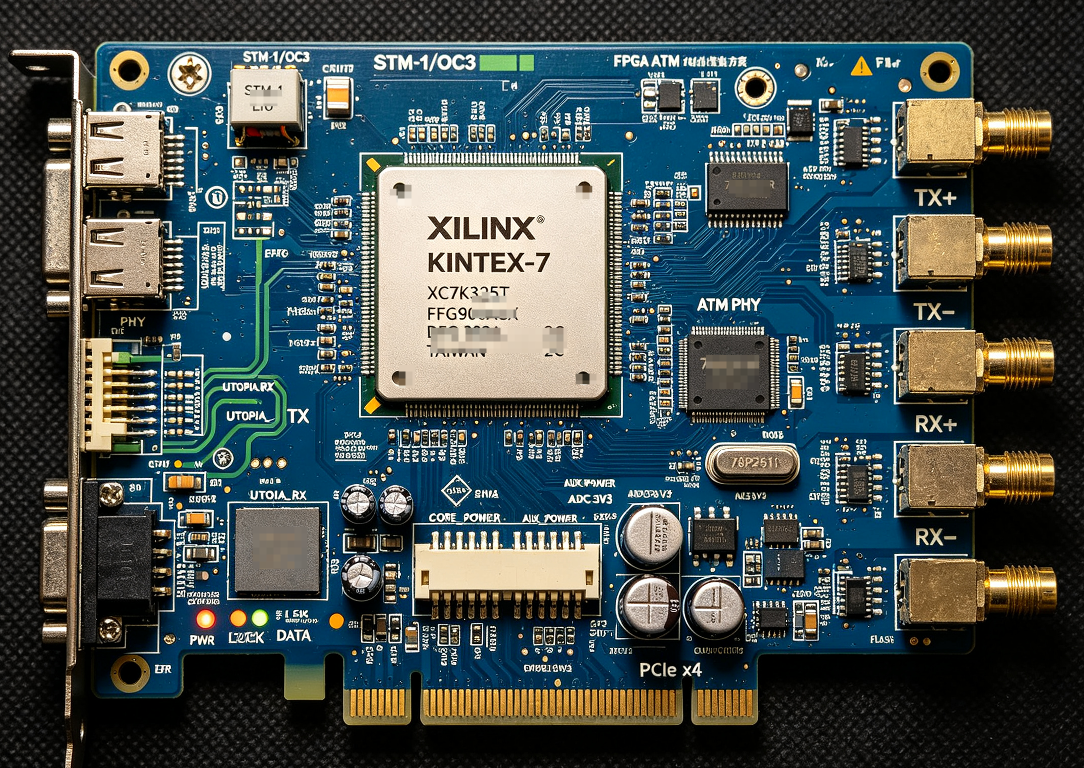

FPGA ATM采集卡方案
FPGA ATM采集卡方案应用中天科工半导体供货电子元器件品牌及型号：
XLINX赛灵思、ADI 亚德诺、TI德州仪器、ST意法、COILCRAFT线艺、YAGEO国巨
# XILINX 赛灵思 FPGA ATM 采集卡方案（ATM 信元解析、AAL5/AAL2 重组、缓存、PCIe 上传）
-Artix-7（经济型 155M STM-1 ATM 采集卡）
XC7A50T,XC7A100T,XC7A200T
-Kintex-7（多端口 OC3/STM-1 ATM 采集，高容量信元缓存）
XC7K325T,XC7K410T
-Zynq7000（带 ARM，管理通道、信元统计、配置）
XC7Z030,XC7Z045
# ADI 亚德诺 FPGA ATM 采集卡方案（STM-1/OC3 ATM PHY、LIU 线路接口、CDR、信号调理）
-STM-1 155M ATM/SDH 线路接口单元 LIU
78P2351R,DS3181,DS3184
-T1/E1 ATM 映射芯片（E1/2M 接口 ATM 接入）
DS26101
-光纤接收限幅放大器（OC3 光接收 CDR）
MAX3969
-时钟、高速差分信号调理、基准、隔离
AD9528,AD8130,AD8065,ADR455,ADUM1200
# TI 德州仪器 FPGA ATM 采集卡方案（SDH/SONET 时钟、信号缓冲、电源监控）
-超低抖动时钟发生器（STM-1 155.52MHz 参考时钟，信元同步）
LMK04828,LMK03328
-高速差分缓冲、电平转换
THS4551,SN74LVC8T245
-电源监控、LDO 稳压
INA226,TPS7A4700,TPS54302
# ST 意法半导体 FPGA ATM 采集卡方案（板卡辅助管理 MCU、安全芯片，无 ATM PHY）
-辅助 MCU（UTOPIA 寄存器配置、光模块 DDM、板卡温度告警、JTAG 管理）
STM32H743VIT6,STM32F407VET6
-安全加密芯片（采集信元数据加密）
STSAFE-A120
# COILCRAFT 线艺（功率电感、数据线共模扼流圈、隔离变压器，无源磁性器件）
-电源功率电感（FPGA/PHY 电源轨）
HP6-0090L,HP6-0121L
-高速差分共模扼流圈（SDH/ATM 差分线 EMI 抑制）
LPD3015-103,LPD3015-152
-信号隔离变压器（75Ω 同轴 STM-1 电气接口）
PFD2015-103
# YAGEO 国巨（板卡全系列阻容，电源去耦、终端匹配、偏置）
-贴片电阻
RC0402FR-07103,RC0603FR-07104,RC0805FR-07223
-MLCC 电容（NPO 用于高速接口匹配；X7R/X5R 电源去耦）
CC0402JRNPO9BN100,CC0603JRNPO9BN220,CC0402KRX7R9BB104,CC0603KRX7R9BB105
---
### 简要说明
1. Xilinx：FPGA 内部实现 ATM 信元定界、HEC 校验、VPI/VCI 过滤、AAL2/AAL5 信元重组、时间戳打标、FIFO 缓存，最后 PCIe 上传上位机做信元分析；Artix7 低成本单口 STM-1，Kintex7 适合多端口 ATM 采集。
2. ADI：78P2351R 为经典 STM-1e（155M 电气口）ATM 线路接口；DS3184 支持多路 E3/DS3 ATM；MAX3969 用于 OC3 光纤接收；AD9528 提供 SDH 系统时钟。ADI 的 LIU 输出 UTOPIA/POS-PHY 接口直连 FPGA。
3. TI：LMK 低抖动时钟保证 ATM 信元比特同步；INA226 监测光模块 / PHY 供电；TPS 系列 LDO 给 FPGA、ATM PHY 提供干净电源。
4. ST：STM32 作为板管理 MCU，I2C 配置 ADI ATM-PHY，读取 SFP 光模块状态，上报板温告警；STSAFE 用于采集数据加密。**ST 无 ATM 物理层芯片**。
5. Coilcraft：HP 系列功率电感用于 DCDC 电源；LPD 共模扼流圈抑制 SDH 高速差分线上 EMI；PFD 隔离变压器用于 75Ω 同轴 STM-1 电接口隔离匹配。
6. Yageo：NPO 低温度系数电容用于高速信号端接匹配；X7R/X5R 大容量 MLCC 用于 FPGA/PHY 电源去耦，电阻用于终端匹配、偏置分压。
典型应用场景
- ATM专网运维监测：电力、广电、政务老旧ATM传输网实时流量采集、故障排查、信元异常监测
- 设备国产化替换：替换进口ATM采集板卡、监测板卡，实现自主可控
- 通信协议测试：ATM设备入网测试、信元合规性检测、吞吐量与误码率测试
- 流量溯源与分析：长时间信元抓包存储，用于业务溯源、网络优化、故障复盘
- 综合业务接入监测：ATM语音、数据、视频综合业务分层采集与统计
