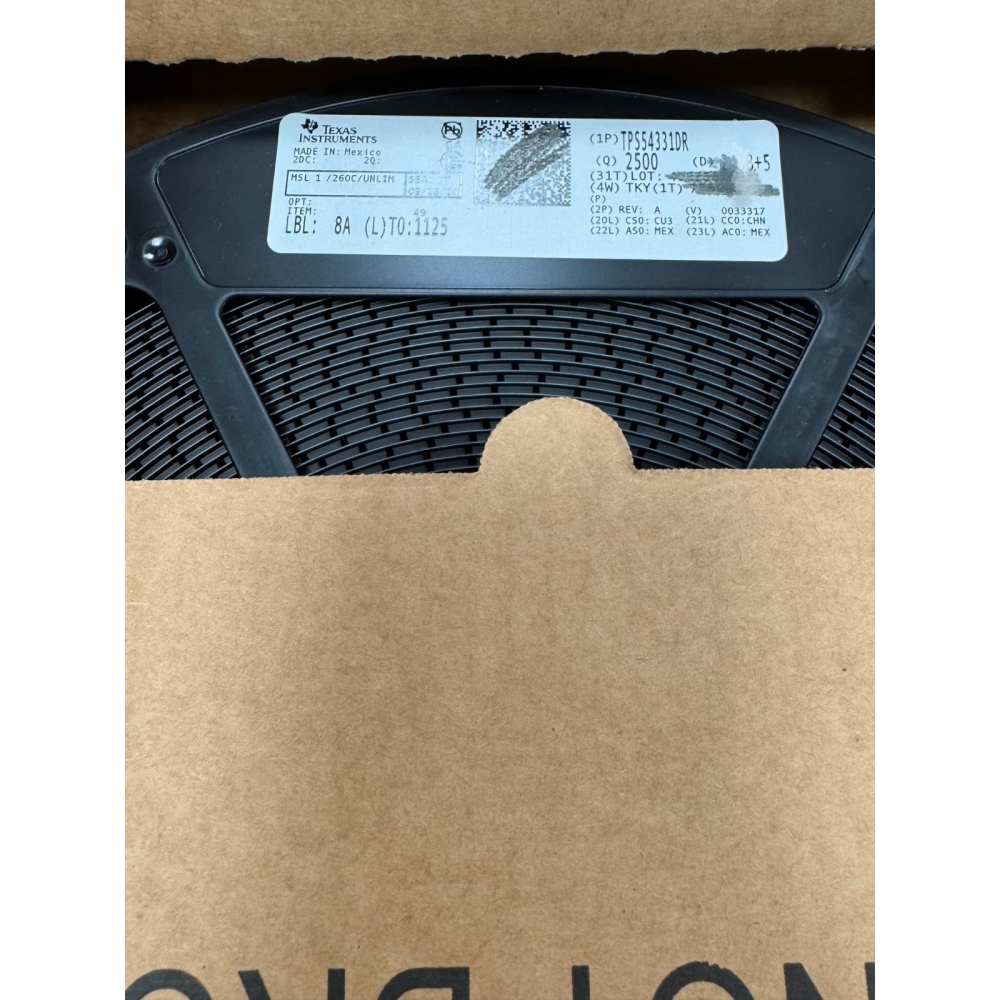

TPS54331DR(TI 德州仪器),由中天科工半导体(深圳)有限公司长期排单现货销售。
器件类型:非同步降压 DC-DC 转换器(Buck),SOIC-8 封装(DR 后缀 = 标准 SOIC8,不带 PowerPAD 散热焊盘;DDA 是带 PowerPAD 版本)
核心:内置高侧 MOS,外置续流二极管,电流模式控制,570kHz 固定频率,带 Eco-mode 轻载脉冲跳跃
关键电气参数
输入电压:3.5V ~ 28V
输出:可调最低 0.8V,由电阻分压设定;持续输出 3A
内置高侧 MOS:Rds (on)=80mΩ
开关频率:570kHz 固定
关断静态电流:典型1μA
工作温度范围:-40℃ ~ +150℃(结温)
基准电压:0.8V
控制架构:恒定频率电流模式,环路补偿相对简单,输出电容可减小
主要特性
Eco-mode 轻载高效:轻载时进入脉冲跳跃,减少开关损耗,适合待机功耗要求高的设备
可调节软启动(SS 引脚):外接电容控制上电浪涌电流,避免冲击前级电源
可编程 UVLO 欠压锁定:EN 引脚可分压设置输入开启 / 关断阈值
全套保护:逐周期限流、频率折返、过压瞬态保护、热关断(165℃过热停机,降温自动重启)
集成自举充电二极管,BOOT 引脚仅需外接一颗电容即可驱动高端 MOS,减少外围器件
引脚定义(SOIC8)
BOOT:自举电容,接 PH
VIN:电源输入
EN:使能,可做 UVLO
SS:软启动,接电容到 GND
VSENSE:反馈采样,接输出分压电阻
COMP:补偿引脚,RC 网络做环路补偿
GND:功率地 / 信号地
PH:开关节点,接电感、续流二极管、BOOT 电容
注意:非同步架构,PH 端必须外接肖特基二极管到 GND 做续流,这一点和同步 Buck(如 TPS54302)不同。
典型应用场景
工业电源、24V 系统降压(24V 转 5V/3.3V)
车载辅助电源(注意:非车规 AEC-Q100)
安防、仪器仪表、嵌入式主板供电
适配器后级二次降压
DR 封装要点
TPS54331DR:SOIC8,无底部散热焊盘,热阻 RθJA≈116℃/W;大电流长时间工作散热偏弱,高功率场景优先选 TPS54331DDA(PowerPAD)。
设计注意点
电流模式,COMP 引脚需要 RC 补偿网络
PH 节点开关噪声大,PCB 布局要缩短 PH 走线,BOOT 电容紧靠 BOOT 与 PH 引脚
续流二极管建议选用低 VF、快恢复肖特基,影响效率与温升
Eco-mode 会引入轻载纹波,对纹波极其敏感的模拟电路需要评估
