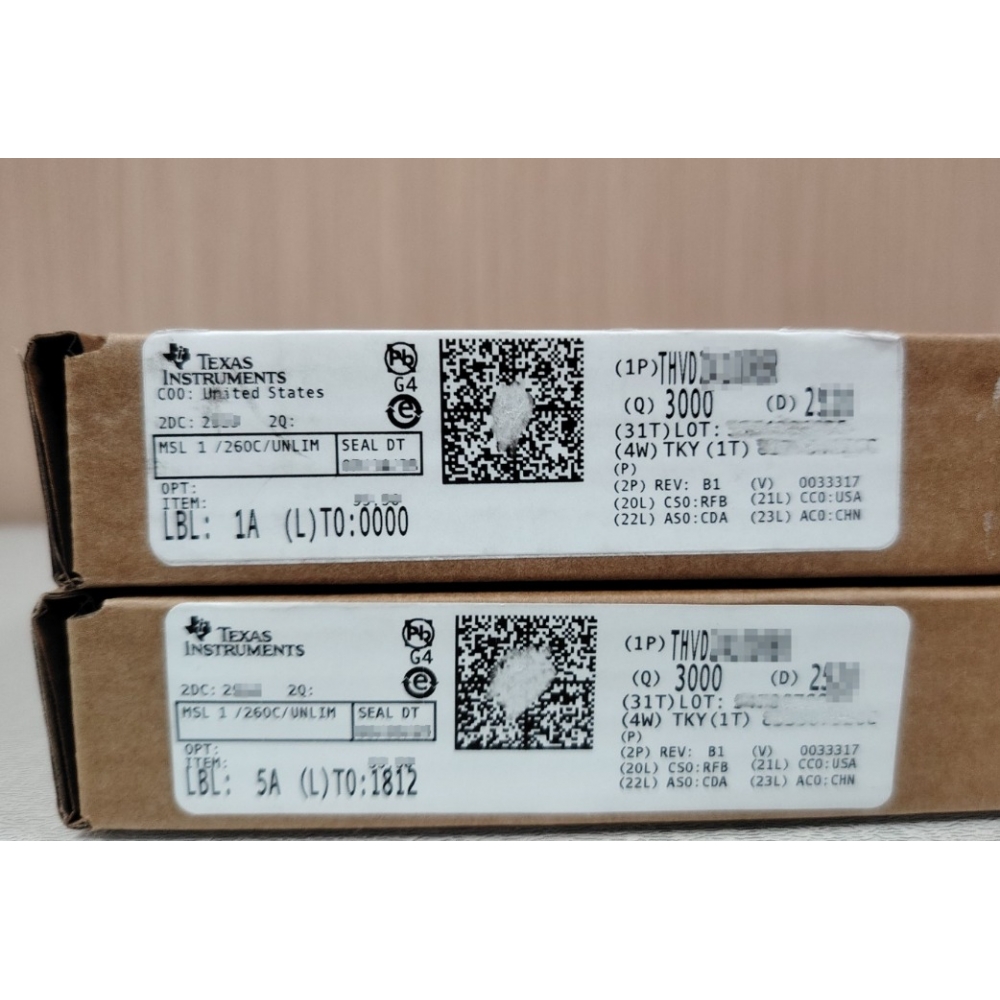

TI德州仪器 THVD8000DDFR，由中天科工半导体（深圳）有限公司排单现货销售。

型号释义：THVD8000 器件型号；DDF = TSOT-23-8（薄型 SOT23 8 脚）封装；R = 卷带 Tape & Reel，一盘 3000pcs；产品状态：Active，在产新品可用

概述

THVD8000 是带内置 OOK 开关键控调制解调的半双工 RS485 收发器，主打电力线通信 PLC。普通 RS485 传输差分基带信号；THVD8000 把 UART 数据 OOK 调制到载波上，可在同一对电源线同时传输电力 + 数据，不用额外通信线，MCU 直接 UART 对接，无需外加调制电路。支持无极性接线（Polarity-free），A/B 线接反也能正常通信，工程安装非常方便

核心参数

架构：半双工，1 路驱动 + 1 路接收

供电：3.0V ~ 5.5V 单电源，兼容 3.3V/5V 系统

速率：最高500kbps（载波频率 / 比特率 = 10）；可提高速率，代价是载波比降低

载波频率：外部电阻 FSET 引脚配置，可选 125kHz / 500kHz / 2MHz / 5MHz

共模电压范围：-7V ~ +12V

总线故障保护：±18V 直流故障保护

ESD 防护：±16kV HBM；±8kV IEC61000-4-2 接触放电，±15kV 空气放电；±4kV EFT 快速脉冲群

节点容量：总线最多256 个节点

温度范围：-40℃ ~ +125℃（汽车级宽温）

封装：TSOT-23-8（DDF），卷带 3000 片 / 盘

特性：扩频时钟 SSC 降低 EMI；TX 超时保护，防止总线卡死；接收滞回 40mV

工作原理

芯片内部集成 OOK 调制器与解调器： MCU UART TX → THVD8000 调制为载波信号 → 通过耦合电路耦合到直流 / 交流电源线传输； 接收端耦合取出载波，THVD8000 内部解调还原成 UART 信号给到 MCU RX。 对外 MCU 侧就是标准 UART 接口，软件和普通串口几乎一样，不需要编写调制解调算法。

注意：不是直接把芯片挂在市电上，需要外加耦合电容 / 隔离变压器，隔离工频高压。

典型应用场景

楼宇自控、智能家居电力线通信

光伏逆变器、储能系统内部电源线上数据采集

工业传感器、照明控制系统（供电 + 通信共两线）

充电桩内部通信、远程仪表抄表

两线制现场总线改造，减少布线成本

重点注意事项

PLC 应用必须外加耦合网络，芯片本身只能处理差分信号，不能直接接 220V AC；AC 耦合方案一般用隔离变压器 + 电容，DC 总线可用电容耦合。

无极性是很大优势，施工不用区分 A/B，减少现场接线错误。

同系列还有 THVD8010，THVD8010 载波频率范围不同，可作为备选。

通信距离：合理耦合设计下，可达 1km 级别，受线缆、噪声、载波频率影响。

属于半双工，MODE 引脚控制收发方向，自带 TX Timeout 防总线锁死。

对比普通 RS485

普通 RS485：基带差分信号，只能单独通信线，不能叠加在电源线上；A/B 接反通信失效。 THVD8000：OOK 载波调制，支持电力共线传输；A/B 无极性，宽温高防护，适合布线困难场景。
