TCA8418RTWR（TI 德州仪器），由中天科工半导体（深圳）有限公司代理长期排单现货销售。
器件全称：TCA8418RTWR，I²C 接口键盘扫描控制器，内置 ESD 保护，封装 RTW = WQFN-24，4mm×4mm
>

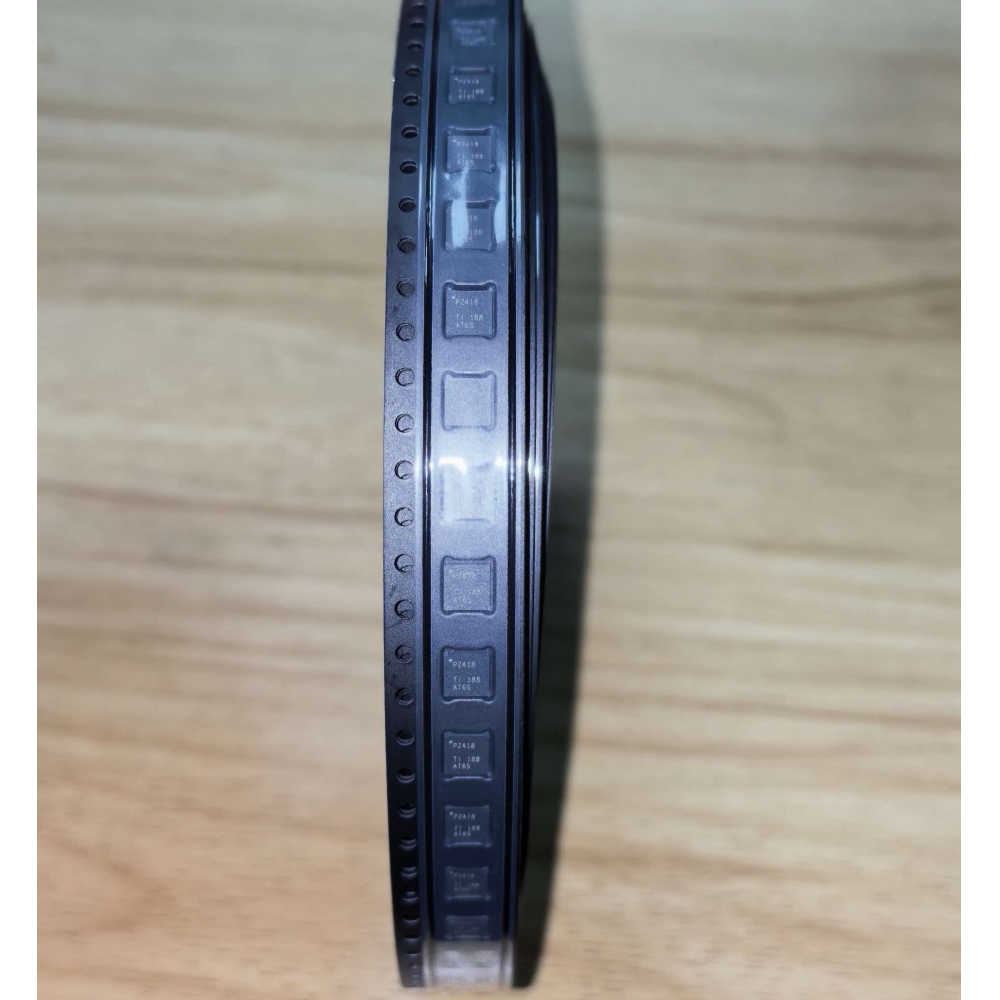

> RTWR：卷带（Reel）包装；RTW 是 WQFN-24 封装代号。
## 核心概述
TCA8418 是一颗**I2C 控制键盘扫描芯片**，自带 18 路 GPIO，可矩阵扫描最多 80 按键（8 行 ×10 列），适合 QWERTY 全键盘，同时 GPIO 可复用做普通 IO 扩展；芯片自带按键消抖、事件 FIFO、中断输出，减轻 MCU 负担，常用于便携设备人机按键 HMI
## 关键特性
1. **电源**：1.65V ~ 3.6V，适配 1.8V/3.3V 系统；待机典型电流仅 3μA，电池产品友好
2. **I²C 总线**：最高 1MHz Fast Mode Plus；SDA/SCL 带施密特触发器，抗噪声强
3. **GPIO 与按键矩阵**：18 个 GPIO，可配置成 8 输入 + 10 输出，组成 8×10 矩阵，**最多 80 按键**；支持组合按键识别
4. **按键事件 FIFO**：10 字节 FIFO，缓存按键按下 / 松开事件，支持溢出回卷，MCU 不需要轮询扫描按键德州仪器
5. **消抖**：硬件内置 50μs 按键消抖，省去外部 RC 消抖电路
6. **中断输出 INT**：开漏低电平有效中断引脚，按键事件触发中断通知 MCU，降低 CPU 占用
7. **ESD 保护**：全部引脚内置 ESD，HBM 2000V，CDM 1000V；Latch-up >200mA，提升端口可靠性
8. **工作温度**：-40℃ ~ +85℃
## 典型应用场景
智能手机、平板、手持 GPS、MP3、数码相机、便携仪器、带矩阵键盘的 HMI 面板，**MCU GPIO 资源紧张，需要扩展大量按键**的产品
## 工作原理简述
芯片硬件自动扫描按键矩阵，检测按键按下 / 释放，内部完成消抖，将按键事件存入 FIFO；产生中断信号通知 MCU；MCU 通过 I²C 读取 FIFO 获得按键码，**MCU 不用持续轮询扫描键盘，节省算力与功耗**。18 路 GPIO 除键盘矩阵外，剩余 IO 也可作为普通输入输出使用。
## 封装信息
- 型号后缀：RTWR → WQFN-24，4×4mm，卷带包装
- 引脚：24pin WQFN
## 优点小结
优点：硬件消抖、FIFO 缓存、中断驱动、内置 ESD、低待机电流、I2C 接口省 MCU IO、支持多达 80 键矩阵键盘
