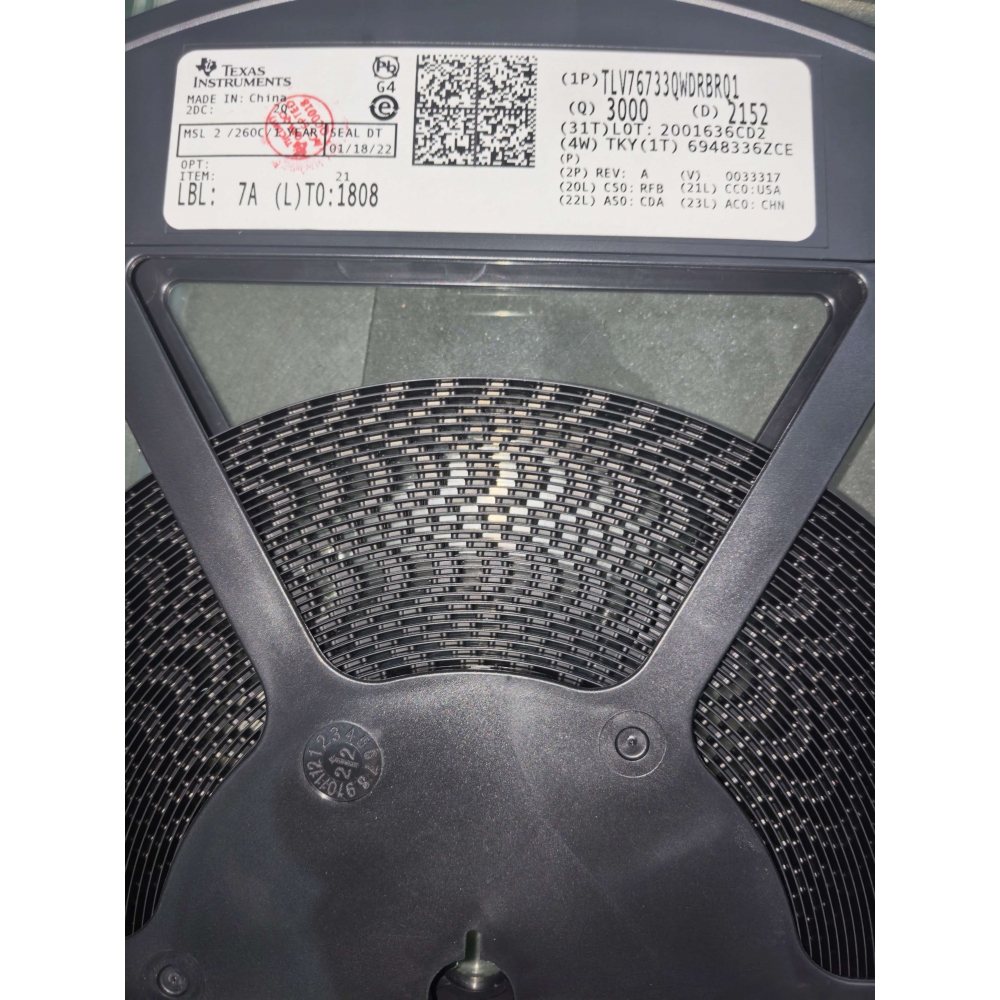

TLV76733QWDRBRQ1（TI 德州仪器，汽车级 LDO），由中天科工半导体（深圳）有限公司特约分销现货销售。
**概述**：TLV76733QWDRBRQ1 属于 TLV767-Q1 系列，**AEC-Q100 Grade1 汽车级固定输出 LDO 线性稳压器**，VSON-8（DRB）封装，固定输出 3.3V，最大输出电流 1A；宽输入 2.5~16V，内置软启动，适合给前面 AT32F403ACGU7、SIT3490EEUA 供电，汽车 / 工业板卡优选电源芯片Texas Inst...。
## 核心参数
- 型号含义：TLV767 = 系列；33 = 固定 3.3V 输出；Q = 汽车级 Q1；WDRBR=VSON8 封装；Q1 = 车规认证
- 封装：**VSON-8（DRB），PowerPAD，散热好**
- 输入电压 VIN：2.5V ~ 16V（最大耐压 18V）
- 输出电压 VOUT：**固定 3.3V，精度 ±1%**
- 最大输出电流：**1A**
- 压差：典型 800mV@1A
- 静态电流 Iq：典型 95μA（轻载功耗低）
- 使能 EN：高电平开启；内部上拉，悬空默认开启
- 温度等级：AEC-Q100 Grade1，**环境温度 -40℃ ~ +125℃；结温 -40℃ ~ +150℃**
- 软启动：内置，抑制上电浪涌电流
- 保护机制：**过流限流、热关断、短路保护**
## 引脚定义 VSON8（DRB）
1. OUT：3.3V 输出
2. NC：空脚（可接地增强散热）
3. NC：空脚
4. GND：地
5. EN：使能脚（高有效，悬空使能）
6. GND：地
7. NC：空脚
8. IN：电源输入
## 关键特性
1. **车规 AEC-Q100 Grade1**，可用于车载电子，工业高温场景也适用
2. ±1% 输出精度，给 AT32 MCU、RS485 收发器提供稳定 3.3V
3. 宽输入 2.5~16V，可由 12V 系统直接降压到 3.3V
4. 内置软启动，降低上电冲击，保护后端 MCU
5. 低静态电流，适合待机功耗要求较高的设备
6. PowerPAD 底部焊盘，PCB 敷铜散热能力强，1A 连续输出温升可控
7. 稳定性好，最小仅需 0.5μF 输出电容即可稳定工作
## 典型应用场景
- 车载控制器、车载传感器模块
- 工业控制板、数据采集单元
- 电机驱动控制板（给 AT32F403 + SIT3490 供电）
- 仪器仪表、电力监测设备
- 12V 转 3.3V 系统，MCU + 通讯外设供电
## 搭配你前面器件的电源方案
12V 输入 → TLV76733QWDRBRQ1 → 稳定 3.3V，给 **AT32F403ACGU7 + SIT3490EEUA** 整套主控 + RS485 总线供电，车规级电源链路，抗干扰、宽温，非常适合工业 / 车载采集节点。
