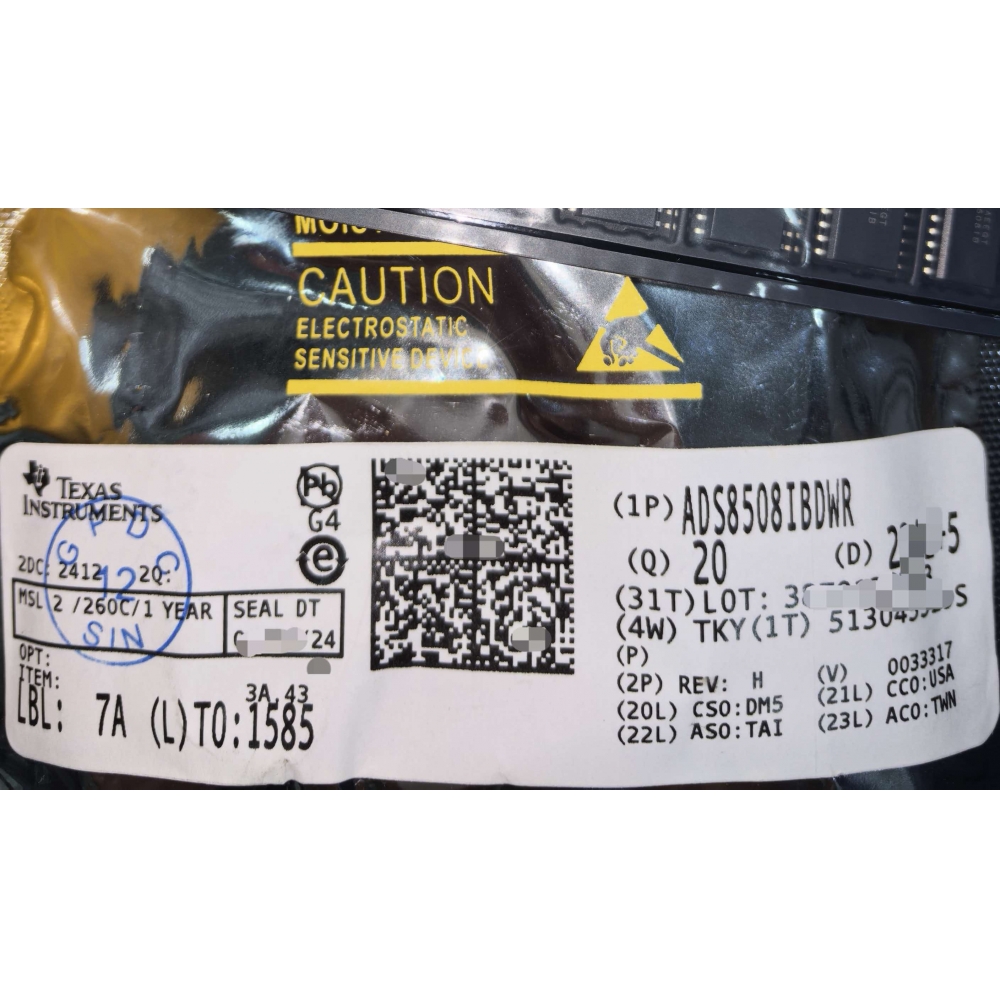

ADS8508IBDWR（TI 德州仪器），由中天科工半导体（深圳）有限公司代理长期排单现货销售。

定位：12 位、250kSPS，单通道 SAR 型高精度串行 ADC，内置采样保持、基准源与时钟

一、基础信息

型号：ADS8508IBDWR
架构：SAR 逐次逼近型 ADC
分辨率：12 Bit
采样速率：250 kSPS（全温区保证）
通道数：1 通道，支持单端 / 双极性输入
供电：单电源 4.75～5.25 V（典型 5V）
封装：SOIC‑20（DW，300mil 宽体），编带卷带包装
温度等级：工业级 ‑40 ℃ ~ +85 ℃
功耗：典型 70 mW @250kSPS，最大＜100mW
接口：SPI 兼容串行接口，支持菊花链（TAG 级联）
基准源：内置 2.5V 基准，也可外接外部基准

二、关键精度指标

INL 积分非线性：±0.45 LSB（最大值）

DNL 微分非线性：±0.45 LSB，12 位无丢码

双极性零误差：±1 LSB；零温漂：±0.4 ppm/℃

SINAD 信噪比失真比：73 dB（输入 45kHz 信号）

三、可编程输入电压量程（6 档可选）

通过外围精密电阻配置：

单极性：0~4V、0~5V、0~10V

双极性：±3.33V、±5V、±10V

单 5V 供电即可实现高压双极性信号采集，适合工业传感器信号调理

四、核心功能特性

完整集成方案：片内集成采样保持电路、2.5V 基准、转换时钟，外围器件少

串行 SPI 输出，支持内部时钟 / 外部移位时钟两种读取模式；同步脉冲信号方便对接 DSP

TAG 菊花链级联：多片 ADC 可以串联共用 SPI 总线，节省 MCU IO 资源

引脚兼容 ADS7808（低速版）以及 16 位型号 ADS8509 / ADS7809，硬件方案可直接升级位数

支持双极性信号采集，适配工业正负模拟量

五、典型应用场景

工业过程控制、PLC 模拟量采集模块

高精度数据采集 DAQ 系统

医疗检测仪器、精密测量仪表

DSP 信号采集系统、电力监测设备

传感器信号转换（压力、电压、电流变送器）
