客车安全带提醒系统方案
客车安全带提醒系统方案应用中天科工半导体供货电子元器件品牌及型号：
NXP 恩智浦、NEXPERIA 安世、TI 德州仪器、MURATA 村田、COILCRAFT 线艺、TAITIEN 泰艺

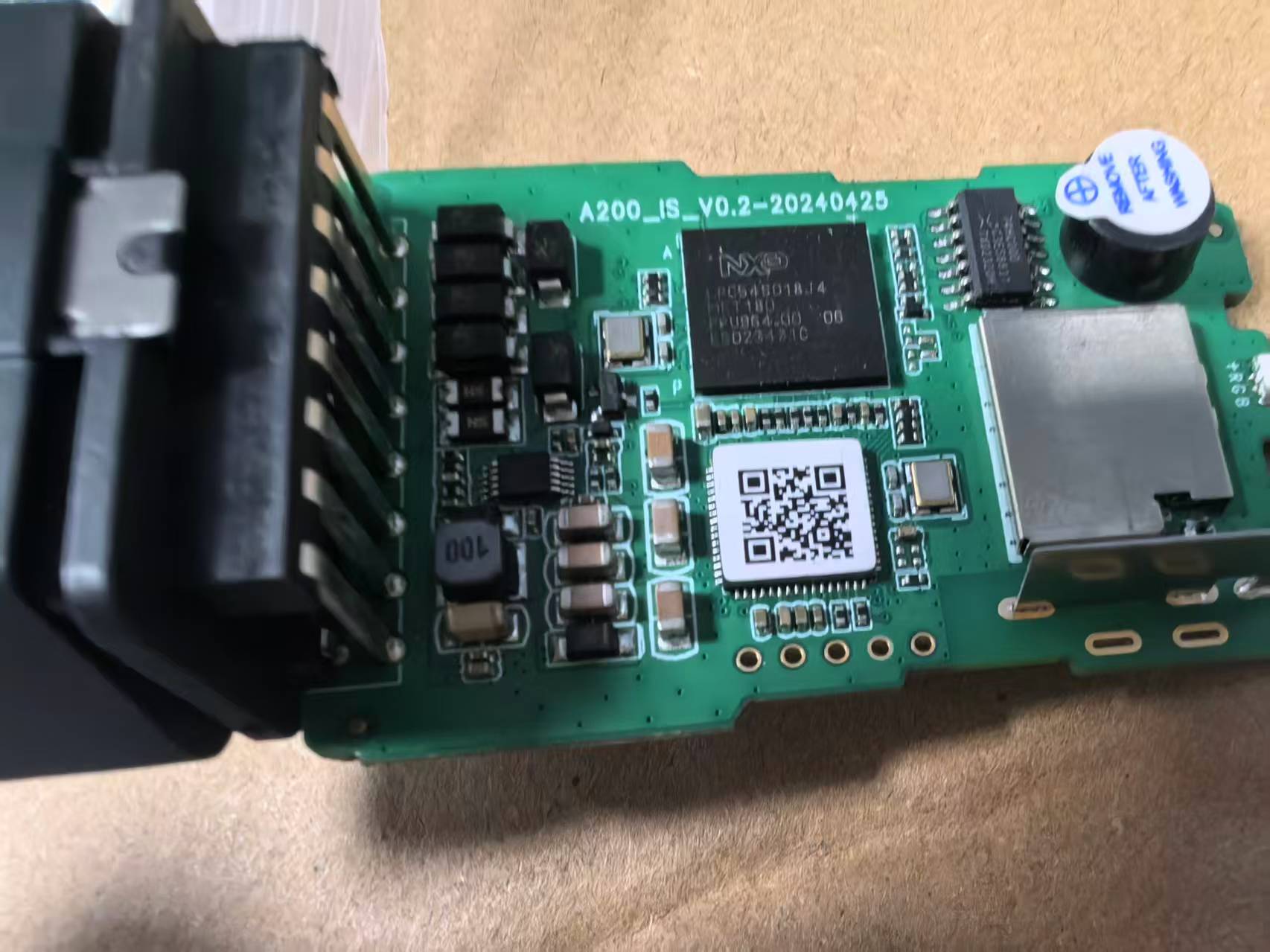

系统整体架构
整套系统分为四层架构，分层清晰、方便批量量产与售后维护：
1、感知层（座椅端）：座椅压力传感器、安全带锁扣微动开关，实时输出座位占位、安全带插拔电平信号
2、采集层（分区控制器）：多路座椅信号采集、信号滤波、阈值判断、本地防误报逻辑，通过LIN总线上传至主机
3、主控层（整车主机）：NXP车规MCU汇总全车座椅状态、车速信号、档位信号，联动仪表、蜂鸣器、语音播报，CAN总线交互车身网络
4、展示与云端层：车载仪表可视化显示未系座位、本地声光预警、4G/GPS后台上传记录，可追溯、可监管
# NEXPERIA安世（车规防护、开关器件 AEC‑Q101）
# TI德州仪器（车规电源、信号调理、比较器、接口 AEC‑Q100）
# Murata村田（车规无源、滤波、电感 AEC‑Q200）
# COILCRAFT线艺（车规功率电感、抗干扰电感 AEC‑Q200）
# TAITIEN泰艺（车规晶振、时钟器件 AEC‑Q100）
车规元器件清单
# NXP恩智浦（车规主控、通讯、电源管理 AEC‑Q100）
S32K116LFT0MLFT，Cortex‑M4+车规MCU，LQFP48，‑40~125℃，座椅分区采集板主控，多路IO信号采集与逻辑判断
S32K312NHT0MPST，Cortex‑M7高性能车规MCU，LQFP100，整车主机主控，全车座椅数据汇总、CAN交互、逻辑策略运算
TJA1443ATK，车规CAN FD收发器，HVSON8，低延时高抗干扰，整车车身网络通讯
TJA1021TK，车规LIN总线收发器，SOT23‑6，座椅分区子板组网通讯
FS2603B，车规安全电源管理芯片，QFN32，12V车载稳压、反接保护、过压保护、硬件看门狗
# NEXPERIA安世（车规防护、开关器件 AEC‑Q101）
PESD2CANFD27VT‑Q，CAN FD专用ESD保护管，27V低电容，总线静电浪涌防护
PESD1IVN27‑A，单通道车载ESD，LIN、座椅IO端口防护
BZA856A，四通道集成TVS管，多路座椅输入端口综合浪涌保护
PMV40UP，车规N沟道MOS管，40V耐压，蜂鸣器、指示灯驱动开关
MMBZ33VBU‑Q，双向TVS阵列，报警输出端口冗余防护
# TI德州仪器（车规电源、信号调理、比较器、接口 AEC‑Q100）
TPS7A1901‑Q1，车规低噪声LDO，3.3V稳压输出，为主控、通讯芯片纯净供电
TLV1702‑Q1，双路车规电压比较器，座椅压力信号阈值整形，杜绝抖动误报
SN65HVD230‑Q1，车规CAN收发器，车身仪表、BCM稳定通讯
TPD4E05U06‑Q1，四通道高速ESD，IO、语音、按键端口防护
OPA2340‑Q1，车规低功耗运放，微弱压力传感信号放大调理
# Murata村田（车规无源、滤波、电感 AEC‑Q200）
GCM188R71C104KA64，0603 0.1μF/16V X7R车规MLCC，主控电源去耦
GCM21BR71H103KA12，0805 10nF/50V，信号回路滤波消抖
GCJ21BD72A225KE02，0805软端接2.2μF/100V，抗开裂，电源主滤波
LQH3NPN100M00L，车规屏蔽功率电感10μH，电源稳压滤波
NFM18PC104R0J3，0603三端EMI滤波器，CAN/LIN总线抗干扰
# COILCRAFT线艺（车规功率电感、抗干扰电感 AEC‑Q200）
XFL4020‑103ME，高可靠屏蔽功率电感10μH，降压回路稳压
MSS1260T‑223，一体成型大电流电感22μH，整机电源滤波抗纹波
1210UT‑332，共模耦合电感，抑制总线共模噪声
LPO4812‑472M，4.7μH功率电感，声光报警驱动电源滤波
# TAITIEN泰艺（车规晶振、时钟器件 AEC‑Q100）
PY‑U‑16M0000，2525有源晶振16MHz，‑40~105℃，S32K主控系统时钟
XD1210‑32768K，1210无源32.768KHz晶体，系统RTC计时、掉电时间保存
XZ2520‑24M0000，2520无源晶振24MHz，CAN总线精准通讯时钟
OY‑U‑32768K，高温有源RTC振荡器，‑40~125℃，客车高温座舱稳定计时
方案优势
1、全车车规器件：全部AEC‑Q100/Q200等级，高低温、振动、车载恶劣环境稳定运行
2、智能防误报：车速联动+压力阈值+防抖滤波，彻底解决空座、杂物误报警问题
3、总线标准化：LIN分区采集+CAN FD整车交互，适配主流客车车身架构
4、合规可溯源：满足客运新规、年检要求，数据可上传监管后台
5、易量产易维护：模块化分区设计，座椅子板通用，适配不同座位数客车快速适配
