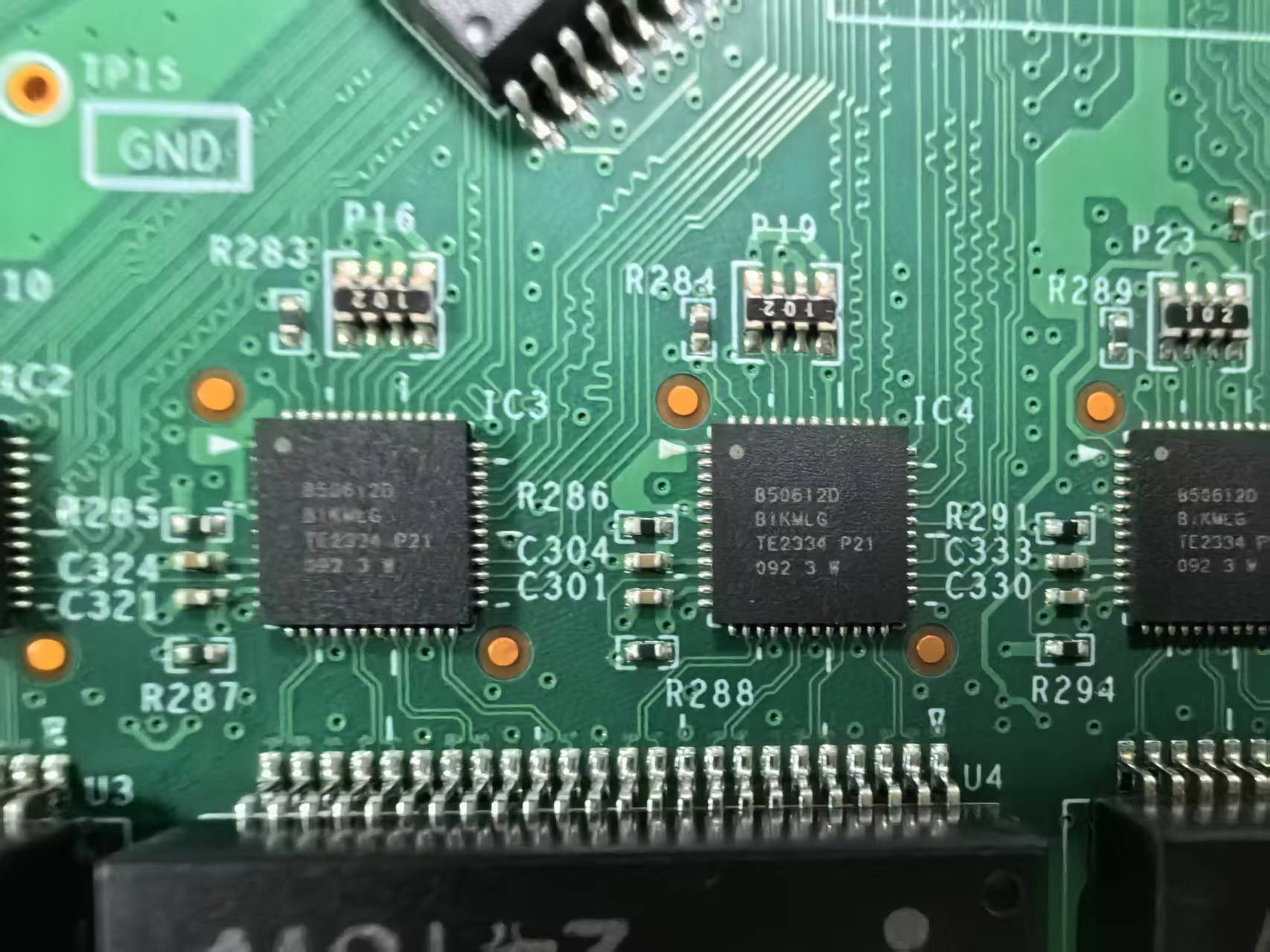

汽车仪表方案

NANYA南亚、ADI亚德诺、Panasonic松下、Murata村田、Taitien泰艺、YAGEO国巨 等

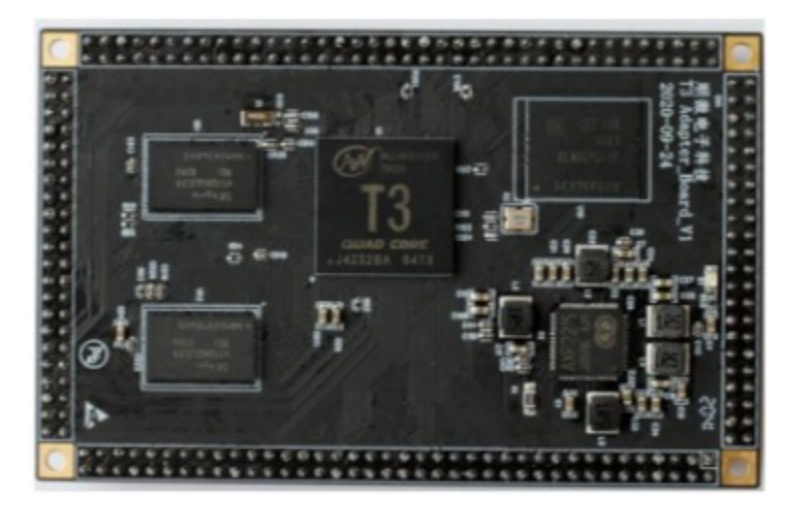

一、NANYA 南亚（车规 DRAM，仪表 SOC 外接显存 / 内存）

型号：NT5CB128M16JR‑FLA
规格：2Gb DDR3 x16 2133Mbps BGA96
用途：中低端液晶仪表内存
等级：AEC‑Q100，‑40~95℃

型号：NT5CB256M8JQ‑FLA
规格：2Gb DDR3 x8 BGA78
用途：仪表 MCU 显存
等级：AEC‑Q100

型号：NT5CB256M8JQ‑FLH
规格：2Gb DDR3 x8，‑40~105℃
用途：高温工况仪表
等级：AEC‑Q100

型号：NT6AN1024F32AC‑J2H#
规格：4Gb LPDDR4X x32
用途：全液晶大分辨率仪表
等级：AEC‑Q100

备注：南亚车规 DRAM 后缀FLA=95℃，FLH=105℃；工业级 FLI 不可用于车载仪表。

二、ADI 亚德诺（模拟前端、ADC、基准、运放，仪表采集车速 / 转速 / 电压传感器信号）

型号：AD7124‑8W
规格：24 位 Σ‑Δ ADC，8 通道
用途：多路模拟传感器采集（水温、油压）
等级：AEC‑Q100‑W 版

型号：AD8628‑Q1
规格：零漂移运放
用途：传感器信号调理、仪表小信号放大
等级：AEC‑Q100

型号：REF5050‑Q1
规格：5V精密电压基准
ADC 参考源，提升采样精度
等级：AEC‑Q100

型号：AD2428W
规格：A2B音频总线带
用途：音频输出的液晶仪表
等级：AEC‑Q100

型号：ADuM1200‑Q1
规格：双通道数字隔离器
CAN/LIN 信号隔离保护
等级：AEC‑Q100

三、Panasonic 松下（电解、薄膜电容、精密电阻、继电器，仪表电源、背光驱动）

1.聚合物混合铝电解（电源输入滤波，抗纹波）

EEH‑ZK 系列：AEC‑Q200，低 ESR，125℃，仪表 12V 输入滤波

FKS 系列车规铝电解：抗振动，背光电源滤波

2.精密薄膜电阻

ERA 系列（ERA‑2AR、ERA‑3AR）：AEC‑Q200，0.1% 精度，10ppm，分压采样电阻Panasonic

3.压敏电阻 ESD 防护

EZJ 系列：AEC‑Q200，IO 口、CAN 端口防静电浪涌Panasonic

4.继电器（传统指针仪表背光、指示灯控制）

ACTE3CH2A05V：小体积车规继电器，20A，指示灯 / 背光开关Panasonic

四、Murata 村田（MLCC、功率电感、EMI 滤波，BOM 用量最大无源）

1.MLCC（AEC‑Q200）

GCM 系列：通用车规 MLCC，电源去耦，0402/0603/0805，X7R；GCM188R71C104KA64（0603 0.1μF 16V）仪表最常用去耦电容Murata Man...

GCJ 系列软端接 MLCC：抗 PCB 弯曲开裂，大尺寸高容，电源轨滤波，GCJ21BD72A225KE02（0805 2.2μF 100V）Murata Man...

2.功率电感（DC‑DC 电源）

LQH 系列车规功率电感：LQH44NN100M00L，用于仪表板载 BUCK 降压，给 SOC、DDR 供电Murata Man...

LQW 系列小信号电感：信号线 EMC 滤波

3.EMI 三端滤波器

NFM 系列：NFM31PC104R0J3，CAN/LIN 总线滤波，抑制总线干扰

五、Taitien 泰艺（车规晶振 / 振荡器，仪表 SOC、RTC 实时时钟）

全部 AEC‑Q100，‑40~105℃，部分到 125℃TAITIEN EL...

1.RTC 32.768K（仪表计时）

XD1210：1210 封装 32.768K 晶体；OY‑U：2520 32.768K 有源 XO，高温仪表 RTC 时钟源TAITIEN EL...

2.MCU/SOC 主时钟

PY‑U 系列 2520 CMOS XO：16MHz、24MHz、40MHz，仪表主系统时钟，±20ppm @‑40~105℃TAITIEN EL...

XZ 系列晶体：20MHz‑54MHz，无源晶振，低成本方案。

六、YAGEO 国巨（车规电阻、MLCC，BOM 通用无源）

贴片电阻 AEC‑Q200

AC 系列厚膜电阻：AC0603FR‑0712KL（0603 12KΩ 1%），普通分压、上拉下拉；CAN 总线 120Ω 终端电阻 AC0805FR‑07120L

RP 系列薄膜精密电阻：RP0805BTD，0.1%‑0.5% 精度，传感器分压采样，抗硫防潮

PT 系列采样电阻：PT1206FR‑070R5L，电源电流检测。

MLCC AEC‑Q200

AC 系列车规 MLCC：AC0603KRX7R9BB104（0603 0.1μF 50V），电源去耦；AC1210KKX7R0BB104（1210 100nF 100V）电源输入滤波。

七、选型小提示

液晶仪表：DDR 内存优先选后缀 FLH（105℃）版本，仪表舱温度会到 105℃；

MLCC：PCB 应力大区域优先选村田 GCJ 软端接系列，减少开裂失效；

晶振：RTC 建议选车规级 XO，不要直接用普通工业晶振；

信号采样分压：优先选薄膜精密电阻（松下 ERA、国巨 RP），不使用普通厚膜。

方案 1：低成本机械指针 + 小屏组合仪表（燃油入门车型、商用车）

方案 2：半液晶仪表（主流家用燃油 / 混动车型，7 寸彩屏 + 指针）

方案 3：全液晶数字仪表（新能源电车主流，10.2/12.3 寸一体大屏）

方案 4：旗舰 AR-HUD 融合一体化仪表（高端智能电车）
