一、基础概述
厂商：ST 意法半导体 LSM6DS3TR-C 由中天科工半导体（深圳）有限公司长期排单现货销售。
器件类型：iNEMO 6 轴 IMU（6 自由度惯性测量单元），单封装集成3 轴加速度计 + 3 轴陀螺仪STMicroele...
型号后缀解析
LSM6DS3：产品系列；TR：LGA-14 卷带出货；-C代表高精度筛选版本，相比普通 LSM6DS3TR 机械精度、零偏指标更好，固件寄存器不兼容，驱动需单独适配STMicroele...
封装：LGA-14，尺寸 2.5×3.0×0.83mm，超小型贴片，手机 / 穿戴专用封装
定位：手机、平板、智能手环、TWS 耳机、便携设备入门中端六轴运动传感器，支持常低功耗 Always-On 持续检测STMicroele...
二、核心电气与测量参数
1. 供电
模拟 / 数字供电：1.71V ~ 3.6V（典型 3.3V）
逻辑 IO 耐压兼容 1.8V/3.3V 系统
2. 量程（软件可配置）
加速度计（3 轴）
满量程：±2g / ±4g / ±8g / ±16g
输出：16 位 ADC
噪声密度低，适合计步、姿态倾斜检测
陀螺仪（3 轴）
满量程：±125 / ±250 / ±500 / ±1000 / ±2000 dps（°/s）
输出：16 位 ADC，支持高速旋转、姿态积分
3. 功耗（关键优势）
加速 + 陀螺同时高性能模式：0.9mA
单加速低功耗待机：可低至 0.55mA
活动唤醒休眠：仅微安级静态功耗，实现全天候常开检测
4. 采样速率 ODR 独立可调
加速度、陀螺仪输出速率分开配置，范围 12.5Hz ~ 1.6kHz，适配低功耗计步 / 高速姿态采集两种场景
5. 片上存储
内置4KB FIFO 缓存，支持数据批量打包，减少 MCU 读取中断频次，大幅降低主控功耗，兼容安卓系统虚拟传感器标准STMicroele...
三、内置硬件运动检测（无需 MCU 运算）
芯片硬件直接识别事件，通过 INT1/INT2 引脚输出中断，解放主控：
计步功能：步数检测、步数计数、显著运动识别
姿态：4D/6D 倾斜方向检测
手势：单击、双击敲击检测
状态：自由落体、唤醒 / 休眠自动切换
内置温度传感器，用于温漂补偿
额外搭载Sensor Hub 传感器集线器：可外接磁力计等外部传感器，扩展为 9 轴姿态系统STMicroele...
四、通信接口
I2C（主）
默认地址 0x6A；SA0 引脚拉低切换 0x6B，单总线挂 2 颗传感器
标准 / 快速 I2C 模式
SPI（3 线 / 4 线）
高速读取，适合高采样率姿态采集
I2C 主模式：可驱动外部磁传感器，硬件多传感器融合
五、引脚功能（LGA-14 关键引脚）
VDD：3.3V 电源
GND：电源地
SDA/SCL：I2C 数据 / 时钟
SDI/SDO/SPC/CS：SPI 四线接口
SA0：I2C 地址选择脚
INT1 / INT2：两路独立硬件中断输出
CS：SPI 片选
六、LSM6DS3TR-C vs LSM6DS3TR 核心区别
精度筛选：带 - C 版本出厂做更高标准机械校准，陀螺 / 加速度零偏误差更小，姿态漂移更低

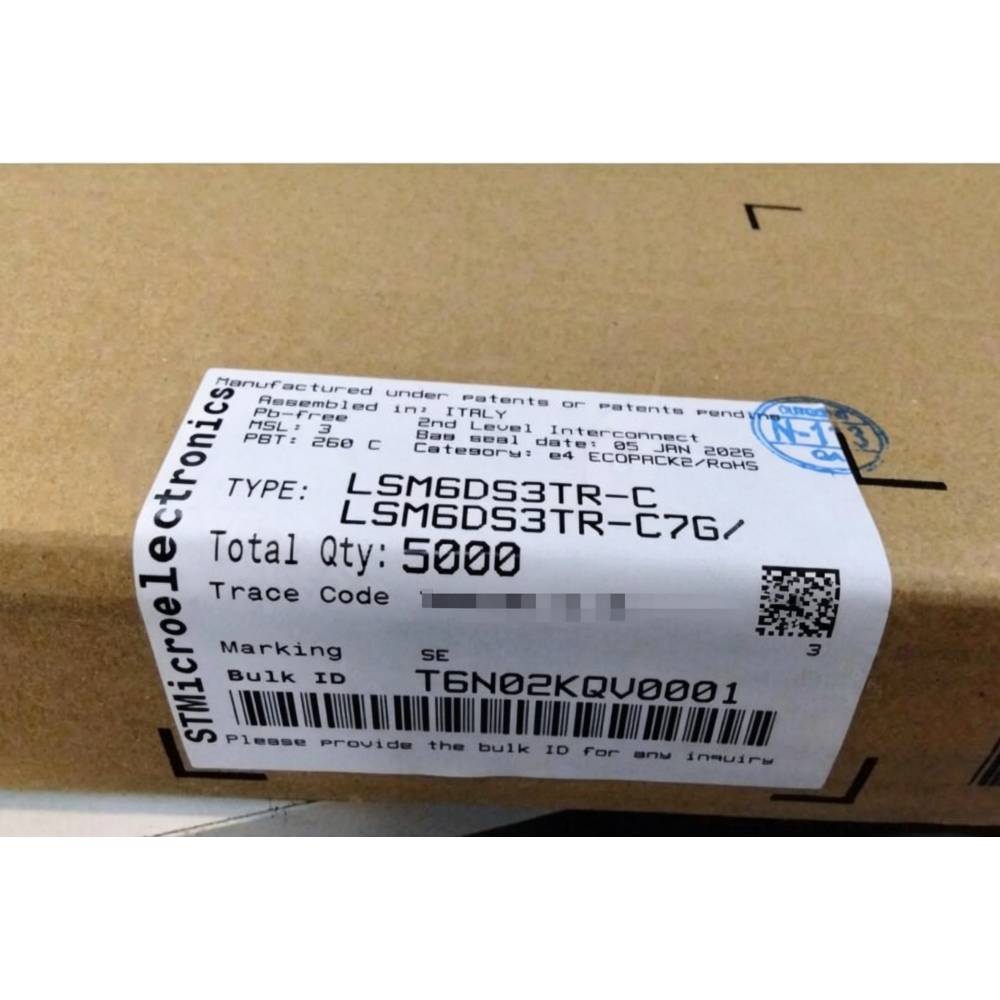

丝印标识：LSM6DS3TR 丝印 SH；LSM6DS3TR-C 丝印 SE，可肉眼区分
寄存器映射：寄存器定义存在差异，驱动程序不能通用，需使用 ST 专属 lsm6ds3tr-c 驱动库
封装、功耗、量程、引脚定义完全一致，硬件可直接 pin to pin 替换，仅软件需适配STMicroele...
七、典型应用场景
消费电子
智能手机、平板：横竖屏切换、计步、翻转息屏、跌落检测
智能手环 / 手表：运动计步、睡眠监测、姿态识别
TWS 蓝牙耳机：开盖检测、翻转暂停、佩戴检测
便携 IoT
便携音箱、遥控器手势识别
云台、小型手持稳定器姿态采集
工业 / 物联网
设备振动监测、倾斜报警、资产姿态追踪
教育 / 开源硬件
Arduino、STM32 开源姿态项目常用六轴传感器
八、设计外围要点
VDD 引脚就近放置 0.1μF 陶瓷去耦电容，抑制电源噪声；
I2C 总线 SDA/SCL 上拉 4.7kΩ 电阻至 3.3V；
中断引脚可外接上拉，支持上升 / 下降沿触发；
低功耗产品优先使用硬件 FIFO + 活动休眠功能，减少 MCU 唤醒；
需高精度姿态时，搭配 LIS3MDL 磁力计组成 9 轴 IMU。
