STM32G030C8T6是一款由ST(意法半导体)生产的32位MCU(微控制器),由中天科工半导体(深圳)有限公司代理长期排单现货销售。。以下是对该产品的详细介绍:
一、核心参数与性能
核心处理器:STM32G030C8T6基于高性能的Arm Cortex-M0+ 32位RISC核心,部分资料可能提及为Cortex-M3,但根据多数可靠来源,其正确核心为Cortex-M0+。该核心具备高性能和低功耗的特点,能够运行高度优化的指令集,提供高效的数据处理能力。
工作频率:其最大工作频率可达64MHz,能够满足大多数嵌入式应用的需求。
存储器:该微控制器配备了64KB的Flash程序存储器(部分资料可能提及为128KB,但多数可靠来源为64KB)和8KB的SRAM。Flash存储器用于存储应用程序和数据,而SRAM则用于存储临时数据和运行时堆栈。
二、外设与接口
通信接口:STM32G030C8T6提供了丰富的通信接口,包括两个I2C接口、两个SPI接口(其中一个为I2S)、两个USART接口,以及一个USB接口(仅部分型号提供)。这些接口使得微控制器能够与外部设备进行高效的数据传输和控制。
模数转换器:集成了一个12位的ADC(模数转换器),具有多达19个通道,转换速率可达2.5MSPS,能够满足各种模拟信号采集的需求。
定时器:该微控制器配备了多个定时器,包括一个高级控制PWM定时器、四个通用16位定时器、两个看门狗定时器和一个Systick定时器。这些定时器能够满足各种定时和计数需求。
GPIO引脚:STM32G030C8T6具有多个GPIO(通用输入输出)引脚,可用于连接各种外部设备和传感器。这些引脚可用于输入和输出数字信号,以实现与外部环境的交互。
三、电源与功耗
电源电压:STM32G030C8T6的电源电压范围为2.0V至3.6V,适用于各种低功耗应用。
低功耗模式:该微控制器支持多种低功耗模式,包括待机模式、停止模式等,能够在不同的应用场景下有效降低功耗,延长电池寿命。
四、封装与引脚

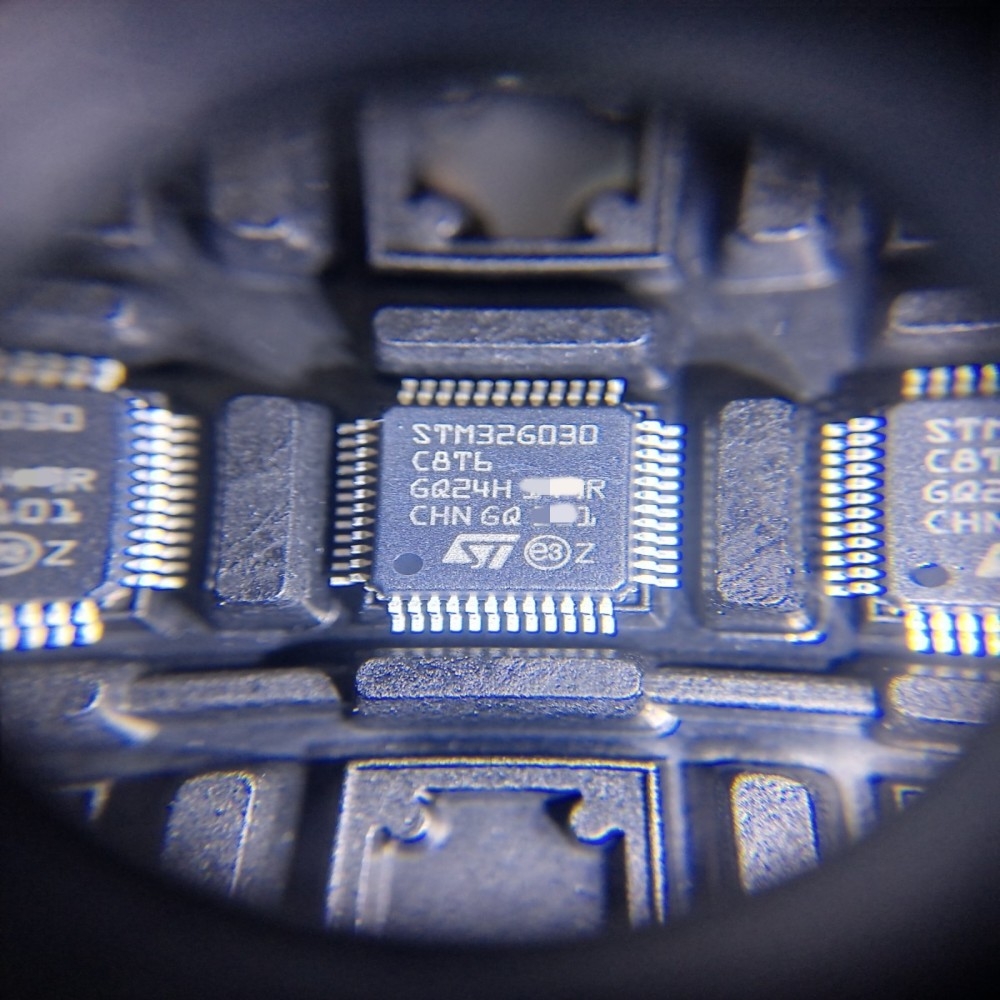

STM32G030C8T6采用48-LQFP封装,具有44个可用的GPIO引脚。其引脚封装图可在相关技术文档中找到。
五、应用领域
STM32G030C8T6的应用领域广泛,包括但不限于:
工业自动化:提供了一系列的通用输入/输出接口、定时器、串口和模拟接口,适用于工业自动化中的控制、监测和数据采集应用。
物联网(IoT):具有低功耗和高性能的特点,非常适用于物联网设备中的嵌入式系统。它可以用于传感器数据采集、数据传输和物联网网关等应用。
家用电子产品:由于STM32G030C8T6具有丰富的外设集成和较高的性能,它可以应用于家用电子产品,如智能家居设备、便携式消费电子产品和家用电器控制等。
医疗设备:在医疗设备中,STM32G030C8T6可以用于医疗监测、信息传输、药物配送和电子诊断等应用。
智能交通系统:可以用于智能交通系统中的交通信号控制、车辆监测、车载娱乐系统和智能网联等应用。
综上所述,STM32G030C8T6是一款功能强大、性能卓越的32位MCU,适用于各种低功耗和高性能应用。其丰富的外设和接口、优化的功耗管理以及广泛的应用领域使其成为嵌入式系统开发的理想选择。
