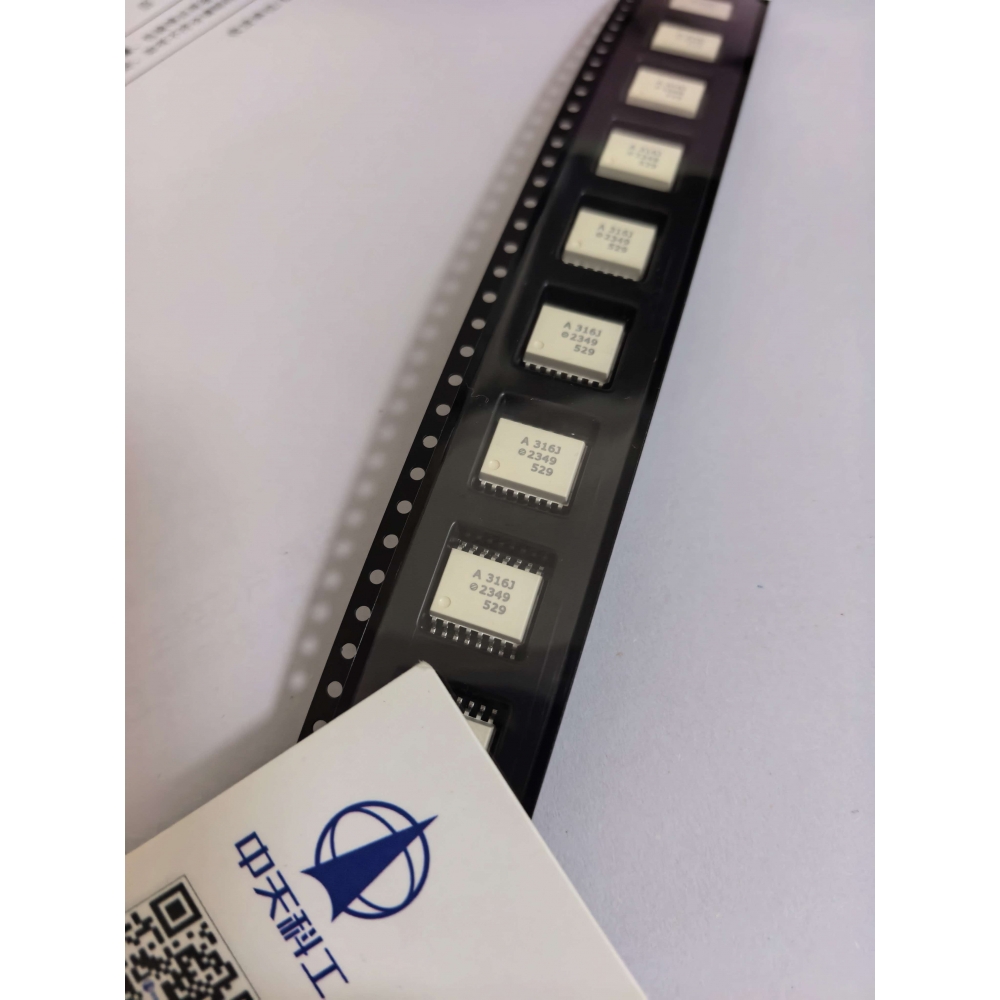

HCPL-316J-500E（俗称 A316J）
**品牌：Broadcom 博通（原 Avago 安华高），单通道带 DESAT 保护的 IGBT 栅极驱动光耦，SOIC-16（SO-16），由中天科工半导体（深圳）有限公司代理分销现货销售。
核心参数
- 隔离电压：**5000Vrms**（加强绝缘，工业高压安全标准）
- 峰值栅极驱动电流：**±2.5A**，可直接驱动 1200V/150A 以内 IGBT 模块
- 输出侧供电：**15V～30V**
- 欠压锁定 UVLO：典型 11.8V，供电不足时封锁输出，防止 IGBT 线性区烧毁
- 内置 DESAT（去饱和 VCE 检测）：IGBT 短路 / 过流时监测 VCE，阈值约 7V，触发**软关断**，并输出故障 FLT 信号反馈给 MCU/DSP
- 共模瞬态抗扰 CMTI：**50kV/μs**，高压逆变强干扰场景优势明显
- 传播延迟：最大 500ns
- 工作温度：**-40℃ ~ +100℃**（500E 后缀 = 宽温版本；000E 是 - 40~85℃）
- 输入：TTL 逻辑电平，可直接对接 STM32、DSP 等 MCU
核心功能亮点
1. **光隔离 + 驱动 + 故障保护三合一**，单颗 SO16 芯片集成，省去外部分立保护电路，变频器经典方案
2. DESAT 短路保护 + UVLO 欠压保护 + 故障隔离反馈引脚 FLT，故障信号回传到低压控制侧
3. 故障模式可选：锁存关断 / 自动复位，引脚配置即可切换
4. 软关断机制：短路时不是硬拉低，用慢速关断抑制 IGBT 高压尖峰，降低炸管风险
典型应用
工业变频器、伺服驱动器、光伏逆变器、UPS 不间断电源、电焊机、感应加热、电机驱动、大功率电源变换，驱动 IGBT 模块。
型号后缀说明
HCPL-316J**-500E**
- 500E：宽温卷带装，-40~100℃；
- 000E：标准温度 - 40~85℃
