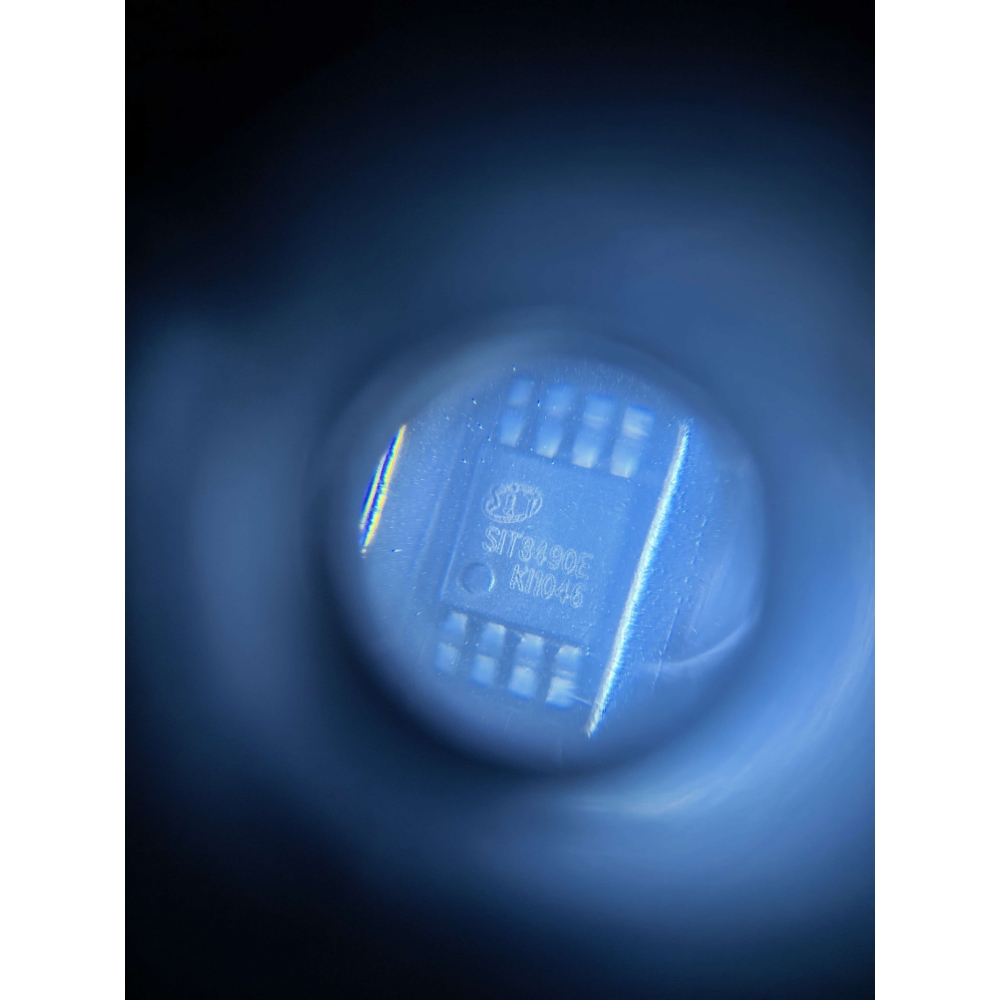

SIT3490EEUA（芯力特 SIT），由中天科工半导体（深圳）有限公司代理分销现货销售。
**概述**：SIT3490EEUA 是**MSOP-8 封装**全双工 RS485/RS422 收发器，属于 SIT3490E 系列，国产芯力特，兼容 TIA/EIA-485 标准，支持 3.0~5.5V 宽电压，工业级高 ESD 防护，适合工业总线高速差分通信。
## 核心参数
- 封装：**MSOP-8（EEUA 后缀代表 MSOP8）**
- 通信模式：**全双工**（独立驱动器 + 接收器）
- 供电电压：3.0V ~ 5.5V（3.3V/5V 系统均可）
- 最高速率：**14 Mbps**
- 总线负载：1/8 单位负载，**最大 256 节点**挂同一总线
- ESD 防护：总线引脚 HBM ±15kV
- 静态电流：典型 240μA
- 工作温度：**-40℃ ~ +125℃（工业级）**
- 共模电压范围：-7V ~ +12V
- 保护特性：驱动器短路限流保护、总线失效安全（总线开路 / 短路时接收器输出高电平）、热插拔保护
## 引脚定义（MSOP8）
1. RO：接收器输出
2. RE：接收器使能（低有效）
3. DE：驱动器使能（高有效）
4. DI：驱动器输入
5. GND：地
6. A：总线 A
7. B：总线 B
8. VCC：电源
> 全双工特点：DE、RE 可以独立控制；发送时 DE=1，接收时 RE=0；可同时收发。
## 关键特性
1. **失效安全接收**：总线开路、短路时接收器输出高电平，避免 MCU 误触发
2. 高 ESD ±15kV HBM，降低现场静电损坏风险，适合工业现场
3. 宽共模范围，长距离差分抗干扰
4. 驱动器持续短路限流保护，芯片不会烧毁
5. 3.3V 低压也可正常工作，方便 MCU 3.3V 系统直接接口
## 典型应用场景
- 工业控制、PLC、传感器差分通讯
- 仪器仪表、安防设备
- 轨道交通、新能源设备内部 RS485/RS422 接口
- 长距离板间通信
