一、基础概述

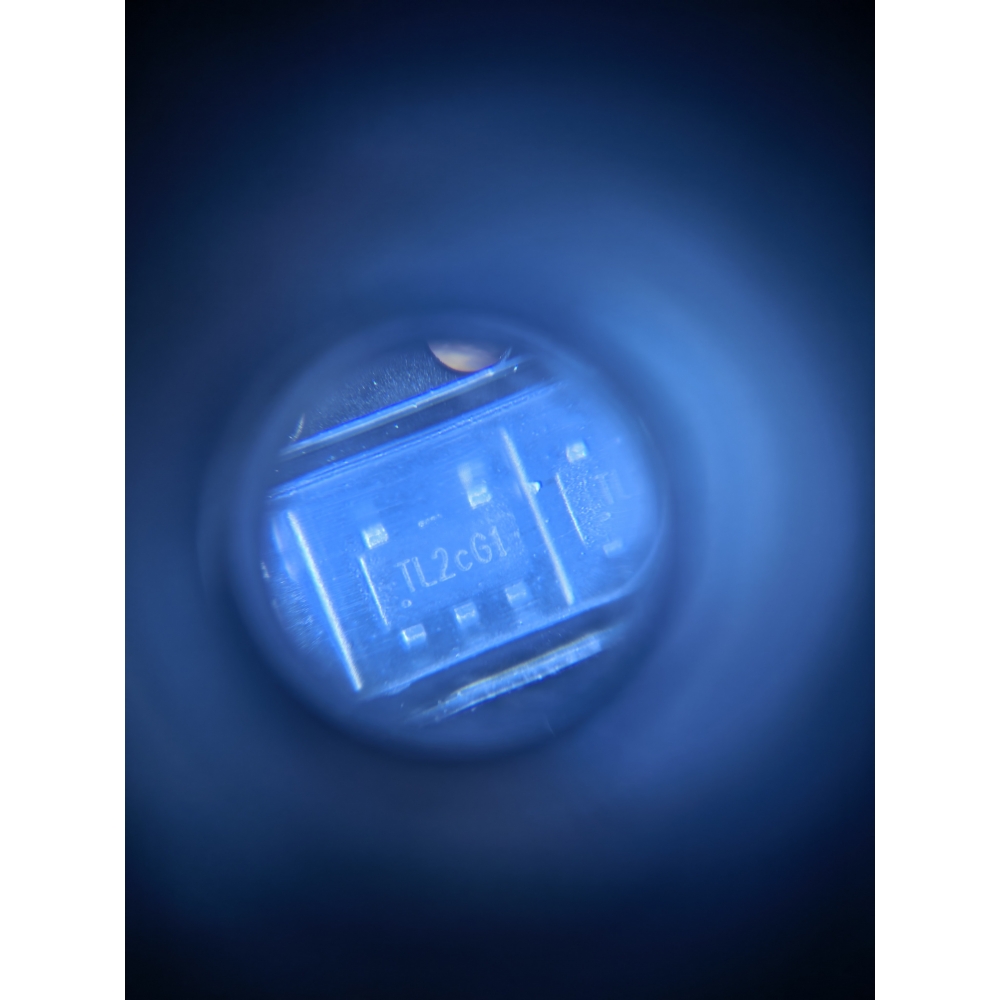

TMI5102 是电流模 PWM 同步降压 LED 恒流驱动 IC，内置高低侧 MOS，不需要外接肖特基二极管；自动切换 PWM/PFM，宽负载范围保持高效率；低压输入，适合锂电池 / 5V 系统大功率 LED 照明。

二、核心电气参数

输入电压： Vin2.5～5.5 V
最大 LED 恒流：2 A
开关频率：1.0 MHz
反馈基准 ：Vfb100 mV（0.1V，采样电阻功耗低）
静态工作电流Iq：50 μA
关断电流：<1 μA
最大占空比：100%（低压差直通能力）
上管 Rdson：0.15 Ω；
下管 Rdson：0.07 Ω
工作温度：-40 ℃ ~ +125 ℃
封装：SOT‑23‑5

三、关键特性

同步整流架构，省去肖特基二极管，BOM 成本更低、效率更高

PWM/PFM 自动切换：重载固定 1MHz PWM；轻载进入 PFM，降低待机功耗

0.1V 低反馈电压：采样电阻发热小，适合大电流设计

全套内置保护

输入过压保护 OVP

逐周期限流、输出短路保护 SCP

芯片过温保护 OTP

EN 使脚可控开关，支持外部 PWM 调光

四、典型应用场景

手持设备补光灯、白光 LED 闪光灯

电动自行车 / 电动车车灯

安防红外补光、工业大功率 LED 光源

充电宝 LED 灯、便携照明设备、5V 供电 LED 模组

五、同系列对比参考

TMI5101：1A 输出，1.5MHz

TMI5102：2A 输出，1.0MHz，电流更大，适合大功率 LED 方案拓尔微

六、简要设计要点

恒流计算公式：Iled = 0.1V / Rsense

典型电感取值：22 μH

输入 / 输出搭配 MLCC 陶瓷电容即可完成外围电路，整体方案极简。
