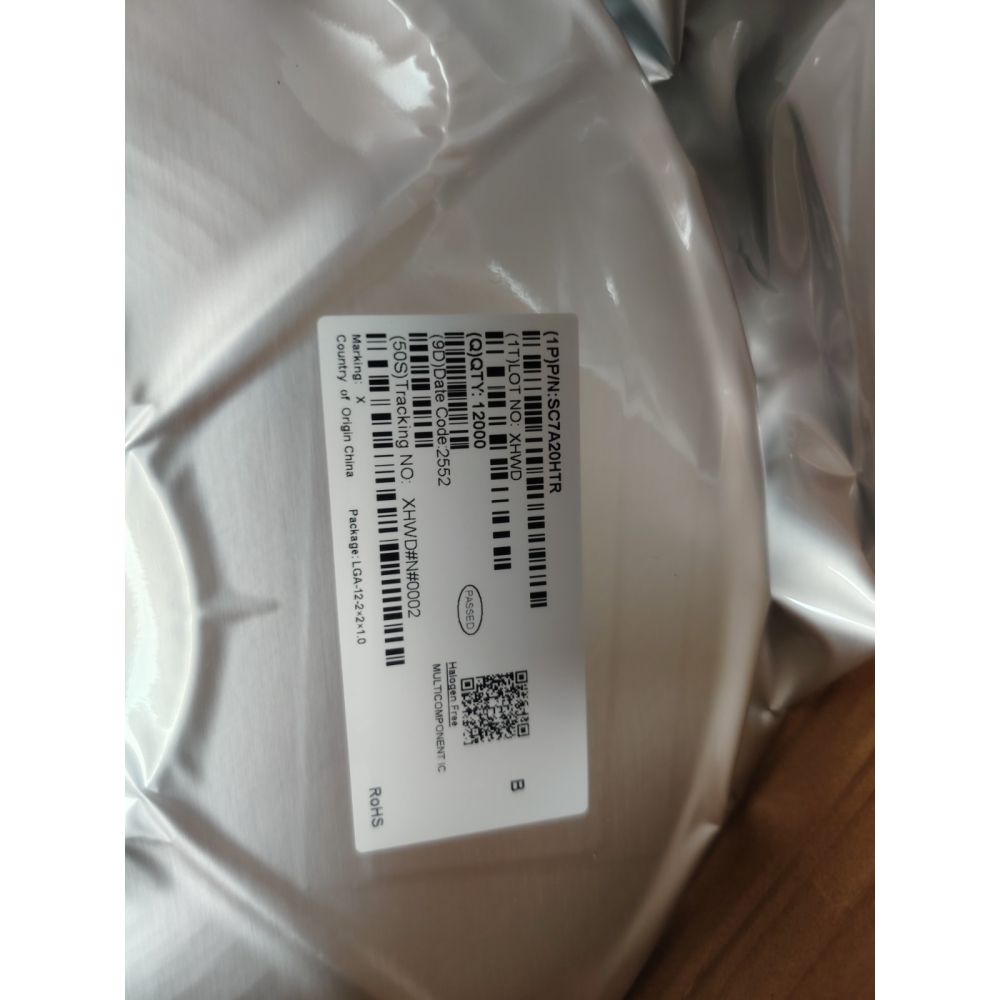

士兰微 SC7A20HTR（SC7A20H），由中天科工半导体（深圳）有限公司长期排单代理分销现货销售。

SC7A20HTR：TR 代表编带卷带包装；芯片本体型号 SC7A20H，是纯三轴加速度计（不含陀螺仪），国产 MEMS，常和 SG60D 三轴陀螺仪搭配，拼成 6 轴方案对标 MPU‑6500。

核心参数

传感器3 ：轴加速度计（无陀螺）
输出 ADC：12‑bit
量程±2g / ±4g / ±8g / ±16g 可编程
输出速率 ODR：1.56Hz ~ 4.434kHz
通信接口：I²C + SPI，I2C 地址固定 0x19，无硬件地址脚
供电电压：1.71V‑3.6V，IO 兼容 1.8V
封装：LGA‑12，2×2mm，厚度 1.0mm
温度范围：-40℃ ~ +85℃
功耗：待机低至 0.5μA；正常工作约 160μA
中断：INT1、INT2；硬件内置：6D/4D 方向、自由落体、单击 / 双击、睡眠唤醒
其他：内置失调 / 增益自校准、自测试、32 级 FIFO

SC7A20H 对比老款 SC7A20：最高 ODR 由 400Hz 提升到 4.434kHz，高速采样能力大幅增强，其他引脚封装兼容

关键特点

1.纯加速度计，必须外挂陀螺仪 SG60D 才是完整 6 轴 IMU，不能直接单颗替代 MPU‑6500；硬件上两颗分开，软件做数据融合。

2.丰富硬件事件检测，可依靠中断唤醒 MCU，降低整机功耗，适合电池供电产品。

3.内置出厂失调补偿，减少产线校准工作量；支持芯片自测试，产线无需转台测试。

4.2×2mm 超小 LGA‑12 封装，PCB 布局占用面积小；供货稳定，国产成本优势明显。

和 MPU‑6500 加速度部分简单对比

MPU‑6500 加速度：16bit ADC，最高 1kHz 输出，集成陀螺；单颗 6 轴。

SC7A20H：12bit ADC，最高 4.4kHz，只有加速度，需要搭配 SG60D 陀螺；两颗分立。

消费级姿态、震动检测够用；高精度飞控、工业场景噪声、温漂性能弱于 MPU‑6500。

典型应用

手环、可穿戴、遥控器、玩具、电子鱼漂、物联网震动 / 倾斜检测、低功耗姿态采集、消费类运动检测设备

使用注意点

I2C 地址硬件固定0x19，没有 AD0 引脚，同一 I2C 总线不能同时挂两颗 SC7A20H，如需多路只能用 SPI。

做 6 轴方案：SC7A20HTR + SG60DTR，两颗器件，PCB 要布两路 I2C/SPI，软件要自己做姿态解算，没有硬件 DMP。

高速场景开启高 ODR 时，功耗会上升；低功耗应用用低 ODR + 中断唤醒模式。
