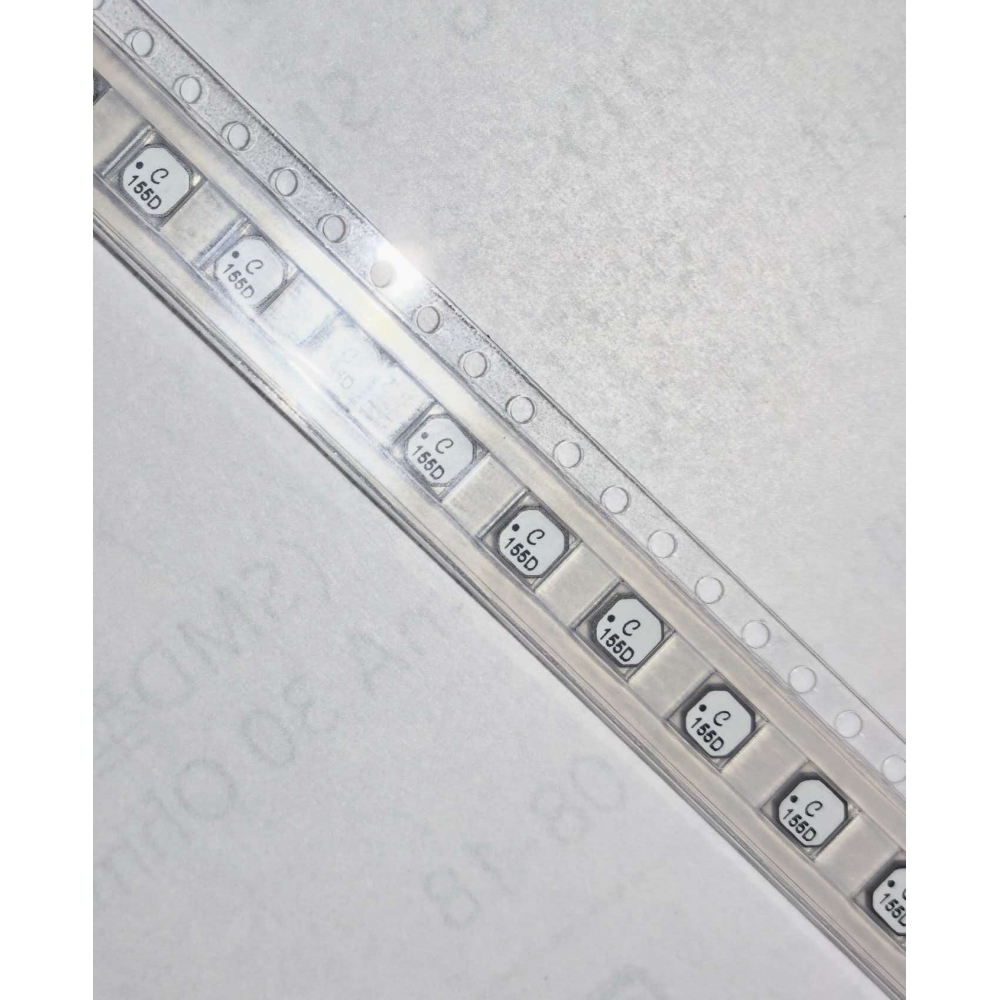

LPS4012‑155MRC（Coilcraft 线艺），由中天科工半导体（深圳）有限公司代理分销现货销售长期排单订货。
产品介绍

系列：LPS4012 超薄屏蔽功率 SMD 电感，磁胶屏蔽绕线功率电感，贴片编带出货，RoHS 合规，MSL‑1 湿气等级，可回流焊（最高 260℃）Coilcraft。

型号拆解

LPS4012：系列代号，4.0×4.0mm 底座，最大高度 1.2mm 超薄屏蔽功率电感

‑155：感值编码 → 15×10⁵ nH = 1500 µH（1.5 mH）

‑MR：精度 M=±20%；R = 标准端子；C=7 英寸编带包装（B 为裁带）Coilcraft

关键电气参数（25℃）

电感值1500 µH（1.5 mH）电感公差±20%DCR 最大30 Ω自谐振频率 SRF2.5 MHz（典型）饱和电流 Isat（电感跌落 20%）90 mA温升额定电流 Irms（20℃温升）87 mA

机械尺寸

长 × 宽：3.9 mm × 3.9 mm

最大高度：1.1 mm

封装：SMD 贴片，磁胶屏蔽结构，降低 EMI 对外辐射

产品特点

超薄磁屏蔽结构，适合高密度 PCB 布局，减少对周边器件磁场干扰；

高感值版本，DCR 偏大，电流能力低，适合小电流电源、信号滤波、LC 谐振、微弱信号回路，不适合大电流 DCDC 储能；

MSL‑1，无限车间存放时间，兼容 SMT 自动贴装，支持多次回流焊；

无铅、符合 RoHS；非车规 AEC‑Q200。

典型应用场景

小电流 DC‑DC、低压小功率电源模块

信号回路 LC 滤波、噪声抑制

便携设备、小型模块电源、传感器供电回路

注意：该型号 Isat/Irms 仅约 90mA，不能用于大电流负载场景，电流超规格会快速饱和、电感暴跌、发热严重。

后缀说明

MRC：M (±20%)+R (标准端)+C (7 寸卷带)；同型号 MRB 为裁带版本，电气参数完全一致，仅包装不同。
