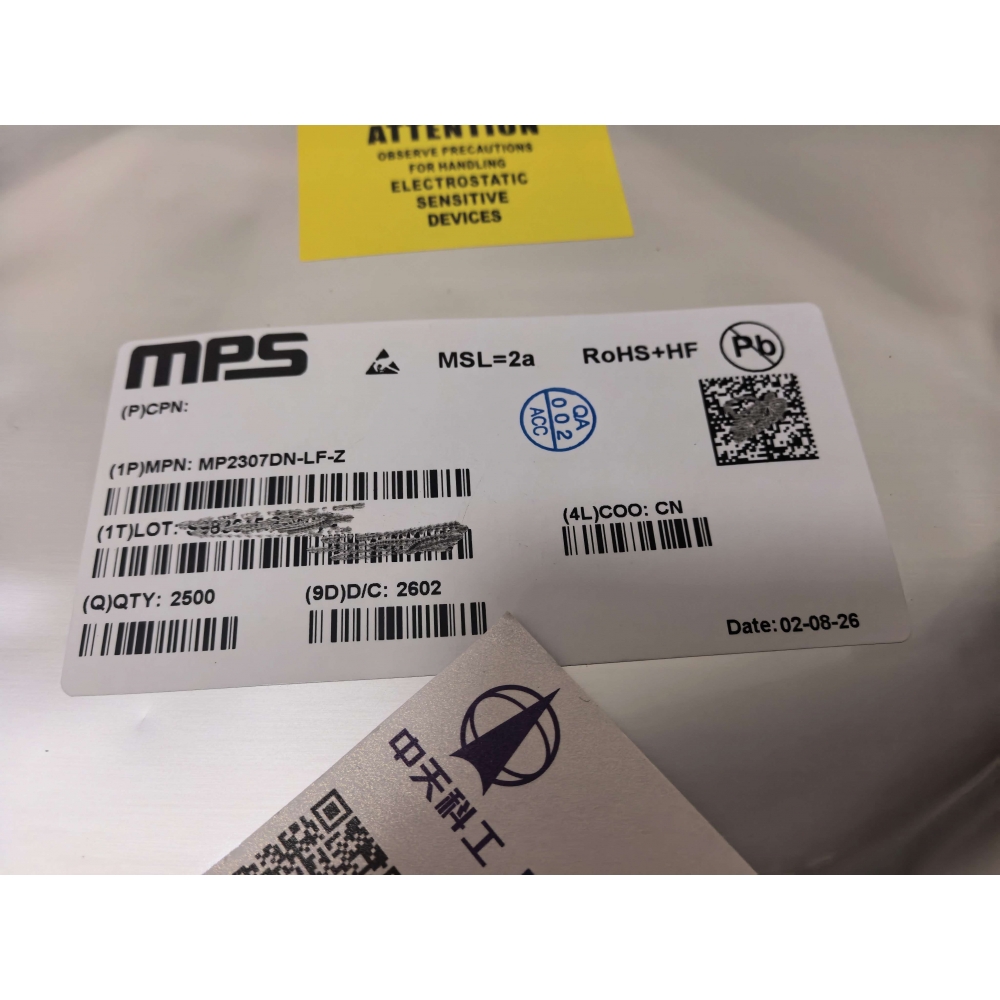

MP2307DN-LF-Z 是 MPS（芯源）推出的3A 同步整流降压型 DC-DC 转换器，由中天科工半导体（深圳）有限公司代理分销现货销售长期排单订货。
集成 100mΩ MOSFET，支持4.75V–23V 输入、0.925V–20V 可调输出，采用散热增强型 SOIC-8N-EP 封装，固定340kHz 开关频率。
核心参数
品牌/型号：MPS（Monolithic Power Systems）/ MP2307DN-LF-Z
功能类型：同步整流降压（Buck）开关稳压器
输入电压范围：4.75V ~ 23V
输出电压范围：0.925V ~ 20V（可调）
连续输出电流：3A（峰值 4A）
开关频率：固定 340kHz
集成 MOSFET：上管/下管均为 100mΩ
效率：最高可达 95%（典型应用约 85%~90%）
静态电流：1.3mA；关断模式 <1μA
工作温度：-40℃ ~ +85℃
封装：SOIC-8N-EP（带裸露焊盘，150mil 宽）
保护功能：逐周期过流限制、输入欠压锁定（UVLO）、可调软启动、热关断
控制方式：峰值电流模式控制，需外部 RC 补偿
关键特性与注意事项
紧凑设计：仅需少量外围元件（电感、电容、反馈电阻），适合空间受限方案。
稳定性要求：必须使用低 ESR 陶瓷输出电容，并正确设计补偿网络（Pin 6 需外接 RC），否则易出现输出电压波动。
产品状态：多家权威分销商（如 DigiKey、Mouser）明确标注该型号为"NRND"（Not Recommended for New Design）。
命名解析："DN"代表 SOIC-8N-EP 封装，"-LF"表示无铅（RoHS 合规），"-Z"通常指编带包装（Tape & Reel）。
典型应用场景
分布式电源系统、网络通信设备供电
FPGA、DSP、ASIC 等数字芯片的中间电压转换
工业控制、适配器辅助电源等中功率降压场景
