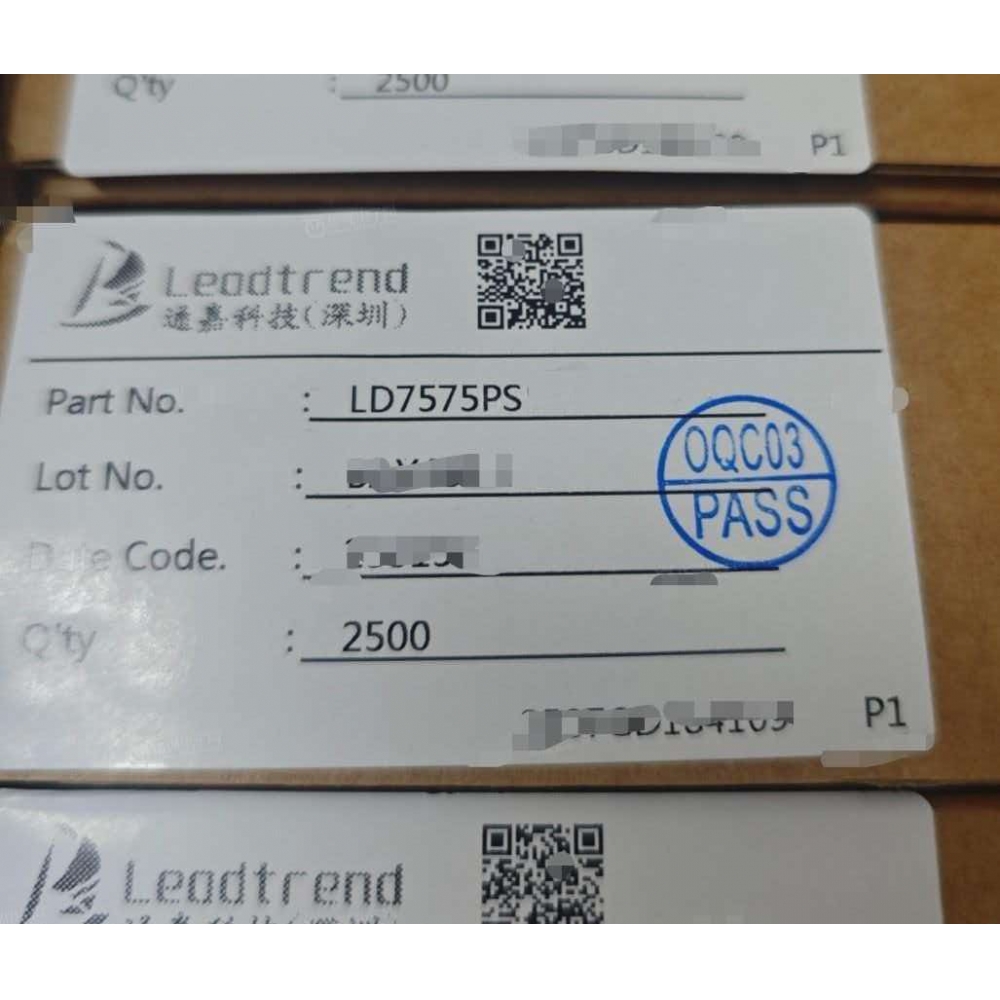

Leadtrend（通嘉科技）LD7575PS是一款高性能的绿色模式电流模式 PWM 控制器，专为 AC-DC 电源应用设计，
由中天科工半导体（深圳）有限公司排单代理分销现货销售。LD7575PS具有高压启动电路和多种保护功能，适用于适配器、充电器及显示器电源等场景。
核心参数
工作电压：11V~25V，内置500V 高压启动电流源，可直接从大容量电容取电，无需外部启动电阻。
开关频率：可编程范围为50kHz~130kHz，支持优化电磁干扰（EMI）与效率平衡。
驱动能力：提供500mA峰值栅极驱动电流，可直接驱动功率 MOSFET。
保护功能：集成过压保护OVP、过载保护OLP、欠压锁定UVLO、前沿消隐（LEB）及内部斜率补偿，提升系统可靠性。
工作模式：采用绿色模式控制，在轻载时自动降低开关频率以实现高效节能，并消除音频噪音。
封装形式：提供SOIC-8（SOP-8）和DIP-8两种封装，适合不同 PCB 布局需求。
工作温度：工业级范围-40℃~+85℃。
SOP‑8 引脚定义
RT：频率设定，电阻到地设置工作频率
COMP：反馈补偿，接光耦，环路误差信号
CS：电流检测，接 MOS 源极检流电阻
GND：地
OUT：MOS 管栅极驱动输出
VCC：芯片供电
NC：空脚
HV：高压启动，接整流后母线高压
关键特性
内置 500V 高压启动源：省去传统高压启动电阻，降低待机损耗；VCC 建立完成后 HV 源自动关闭，减少损耗。
Green‑Mode 绿色模式：轻载 / 空载自动降频，避免可闻啸叫，实现低待机功耗。
CS 内置 350ns 前沿消隐，避免 MOS 尖峰误触发；内置斜率补偿，适合宽输出反激设计。
全套保护：VCC 过压 OVP、输出过载 OLP、逐周期限流、UVLO 欠压锁死。
典型应用领域
开关型 AC/DC 适配器与电池充电器
开放式框架开关电源
LCD 显示器与电视电源模块
该芯片通过高度集成化设计，显著减少外部元件数量，降低整体方案成本，同时满足高性能电源设计需求。
