基础信息
品牌：Murata（村田）
系列：CSBLA‑J CERALOCK® 陶瓷谐振器Murata Man...
类型：两脚直插径向陶瓷谐振器（陶振，不是石英晶振）
标称频率：1.000MHz（1000kHz）
产品状态：已停产（EOL），NRND 不用于新设计；最后下单时间：2018‑03‑31，原厂无官方直接替代料号
RoHS：符合 RoHS3，可水洗焊接工艺
核心电气参数
频率容差 ±0.5% MAXMurata Man...
温度频率漂移 ±0.3%（‑20℃～80℃）Murata Man...
老化漂移 ±0.3% MAXMurata Man...
谐振阻抗 R1 ≤100ΩMurata Man...
内置负载电容 100pF
工作温度 ‑20℃ ~ +80℃
封装机械规格
安装方式：通孔直插（径向两脚）
引脚间距：2.5mm
本体尺寸：6.0×5.0mm（高 × 长）Murata Man...

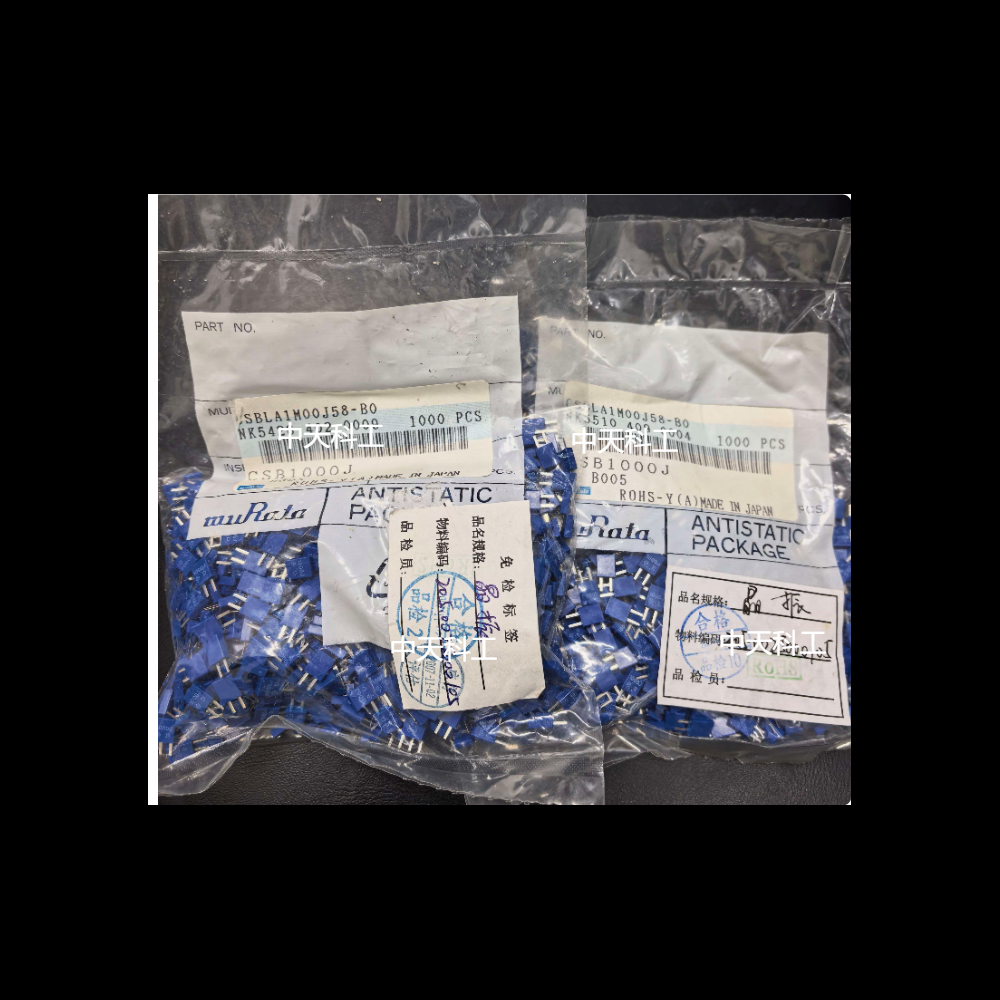

包装：散装 B0，标准包装 1000PCS / 包Murata Man...
主要特点
压电陶瓷谐振，内置匹配负载电容，外围电路简单，直接接 MCU 振荡引脚即可起振，无需外接电容
抗震动、抗冲击性能优于普通石英晶振，成本低
适合 MCU、遥控器、小家电简易时钟振荡，对频率精度要求不高的场合
典型应用
小家电主控 MCU 时钟源
红外遥控器、简单工控板、玩具控制板
消费类设备低频振荡电路
