MBR3100RLG产品介绍
一、产品概述
MBR3100RLG是安森美（ONSEMI）推出的一款高性能单管肖特基整流二极管，处于量产活跃状态，是工业、消费电子领域常用的高效整流器件，由中天科工半导体（深圳）有限公司排单代理分销现货销售。该器件采用轴向无铅封装，兼顾低功耗、高频率、高稳定性等优势，集成过压保护环结构，可靠性优异，适配各类中小功率整流、续流、防反接电路场景，可满足量产化、高品质的电路设计需求。
二、核心电气参数
MBR3100RLG拥有稳定且优异的电气性能，核心参数精准适配中小功率电路工况，具体关键参数如下：
- 最大反向耐压（VRRM）：100V，具备较强的反向耐压承受能力，适配多数中低压电路场景
- 平均正向整流电流（IO）：3A，可稳定承载持续工作电流，满足常规负载供电需求
- 正向最大压降（VF）：0.79V（标准工况），极低正向压降有效降低导通损耗，提升电路能效
- 最大反向漏电流（IRM）：600μA，漏电流控制优异，减少静态功耗，保障电路稳定性
- 最大峰值浪涌电流（IFSM）：150A，可承受瞬间大电流冲击，抗过载能力强
- 反向恢复时间（trr）：极速恢复特性，适配高频工作场景，无明显开关损耗滞后问题
三、产品核心特性与优势
相较于普通整流二极管，MBR3100RLG依托肖特基工艺与专属结构设计，具备多重核心优势：
1. 超低功耗、高效节能：凭借极低的正向导通压降，大幅降低电路导通损耗，有效提升电源、整流设备的整体工作效率，适配节能型电子产品设计。
2. 高频工作性能优异：极速反向恢复特性，无传统整流管的反向恢复损耗，可适配高频开关电路、高频整流场景，工作频率适配范围广。
3. 高可靠性、抗干扰强：内置过压保护环结构，具备良好的过压防护能力，同时拥有优秀的高温工作特性，可在高温工况下稳定运行，不易出现性能衰减、击穿故障。
4. 环保合规、适配量产：采用无铅工艺生产，符合行业环保标准，适配全球主流电子产品合规要求；标准化轴向封装，支持卷带量产包装，适配自动化贴片、插件生产流程。
5. 抗过载能力突出：150A峰值浪涌电流承受能力，可抵御电路开机、负载波动带来的瞬间大电流冲击，降低设备故障概率。
四、封装与物理规格

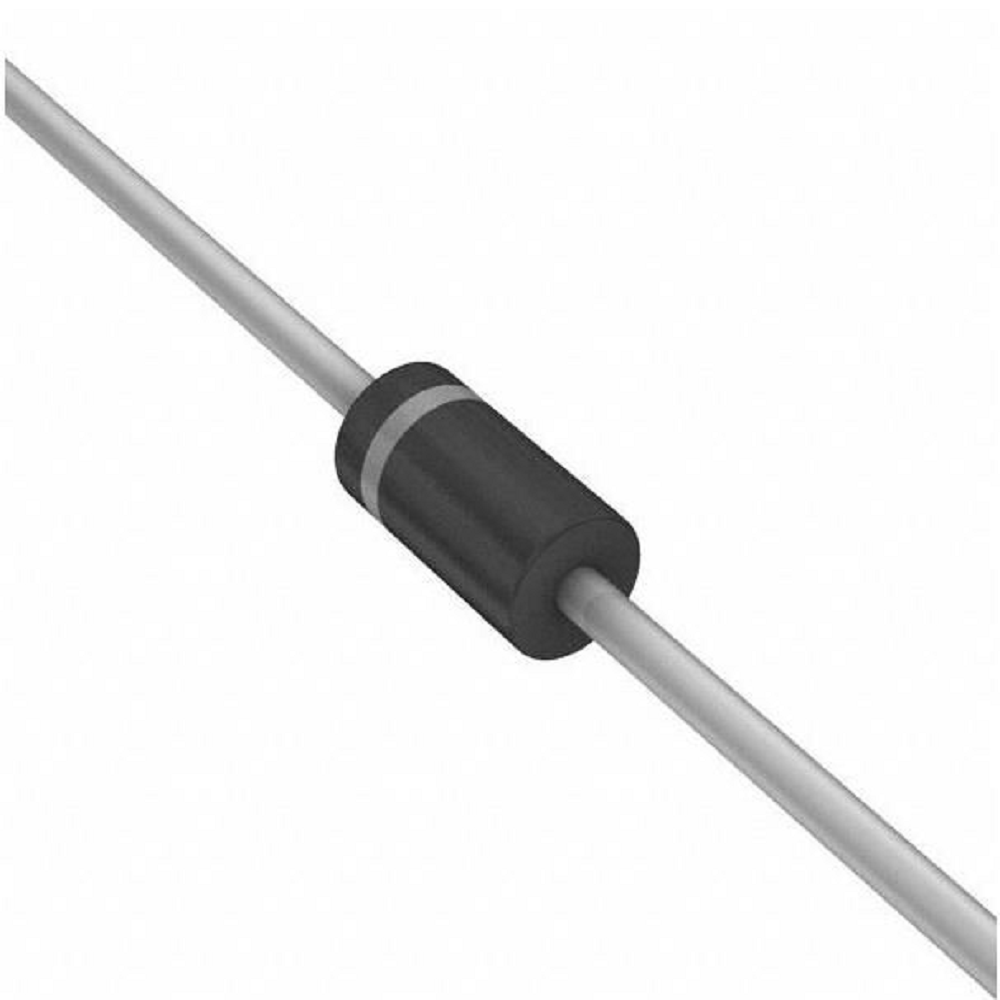

- 封装类型：DO-201AD轴向引线封装（无铅款）
- 产品尺寸：Φ5.30mm × 9.50mm，体积小巧，适配各类紧凑电路板布局
- 包装规格：1500个/卷带卷轴包装，适配自动化量产加工
- 引脚结构：双引脚轴向结构，插件便捷，兼容性强
五、主要应用场景
凭借稳定的性能与广泛的适配性，MBR3100RLG广泛应用于各类中小功率电子电路，核心应用场景包括：
- 开关电源、适配器、充电器的输出整流电路
- 工业控制板、小家电控制板的续流保护电路
- 锂电池、蓄电池供电系统的防反接、防倒流电路
- 高频逆变电路、小型升压降压模块整流单元
- 汽车电子、安防电子、智能家居等民用电子设备功率电路
六、产品总结
MBR3100RLG是一款性价比极高的3A/100V无铅肖特基整流二极管，融合低损耗、高频、高可靠、易量产等多重优势，完美解决传统整流二极管功耗高、高频性能差、稳定性不足的痛点。标准化封装、合规环保属性，使其成为消费电子、工业电子、汽车电子等领域中小功率整流、保护电路的优选器件，适配规模化量产与高品质产品设计需求。
