一、基础信息

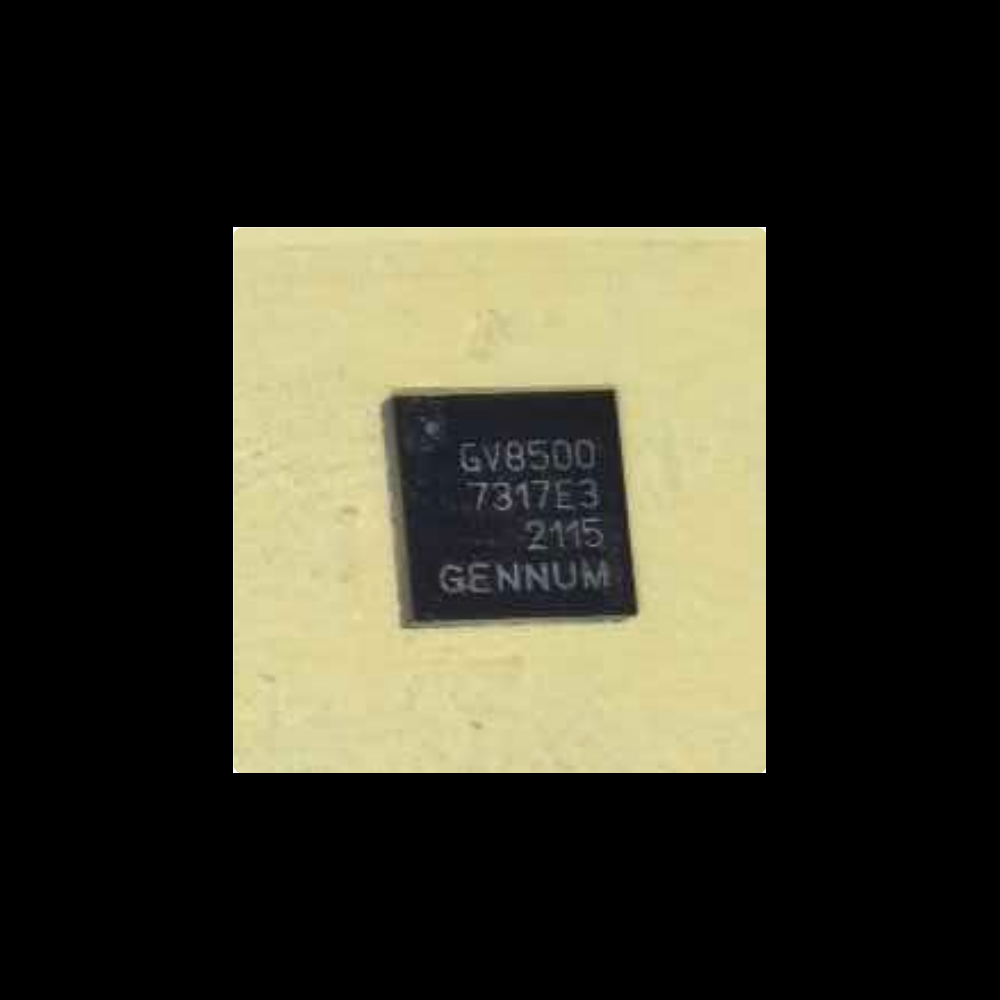

型号：GV8500-CNE3，由中天科工半导体（深圳）有限公司代理排单分销现货销售。
原厂：Gennum（后被 Semtech 升特收购）
器件类别：3G/HD/SD-SDI 同轴电缆驱动器（Aviia 系列高速串行视频发送驱动 IC）
封装：QFN-16-EP，4mm×4mm，外露散热焊盘
型号后缀释义
CN：16QFN 无铅封装
E3：RoHS 合规版本
器件状态：原厂已停产 EOL，市场仅流通库存料
二、核心电气规格
速率支持：最高 2.97 Gbps（3G-SDI SMPTE ST424）
兼容标准：
✅ 3G-SDI ST424（2.97Gbps）
✅ HD-SDI ST292（1.485Gbps）
✅ SD-SDI ST259（270Mbps）
✅ HDcctv 1.0 安防同轴高清标准
信号接口
输入：差分 50Ω PECL 差分信号（对接 FPGA/SDI Serdes 输出）
输出：双路 75Ω 同轴驱动输出，两路输出可并行使用
供电：单电源 3.3V（3.135~3.465V）
压摆率控制：支持两档可选斜率，适配不同线缆长度，抑制信号振铃、EMI 干扰
输出幅度：驱动 75Ω 负载典型 800mVpp，外部 RSET 电阻配置输出电平
温度等级：商用级 0℃ ~ +70℃
MSL 等级：湿敏等级 Level3，贴片前按规范烘烤
三、核心功能亮点
双同轴输出通道
一路差分输入，同时驱动两路 BNC 同轴；可以实现信号一分二输出，简化广播、视频设备 PCB 设计。
可选择信号斜率
长电缆模式降低边沿速率减少反射；短距离模式提升带宽，兼顾传输距离与信号完整性。
AC 耦合输入兼容
输入端自带自偏置电路，外部可以直接用电容交流耦合，简化和 FPGA 高速 Serdes 的匹配电路。
集成 ESD 保护，减少外围防护器件。
四、典型应用场景
广播级视频设备：SDI 编码器、视频矩阵、高清切换台
工业高清视频采集、SDI 视频收发板卡
安防 HDcctv 同轴高清发射端
无人机、车载高清 SDI 图传发射模块
FPGA 视频开发板 SDI 接口拓展
五、设计关键注意事项
输出为 75Ω 同轴驱动，PCB 走线必须严格做 75Ω 阻抗匹配；输入差分走线 50Ω 阻抗。
底部外露焊盘必须大面积接地，直接影响抖动、EMI 与信号稳定性。
停产物料：新项目不推荐新设计导入，适合老设备维修替换。
