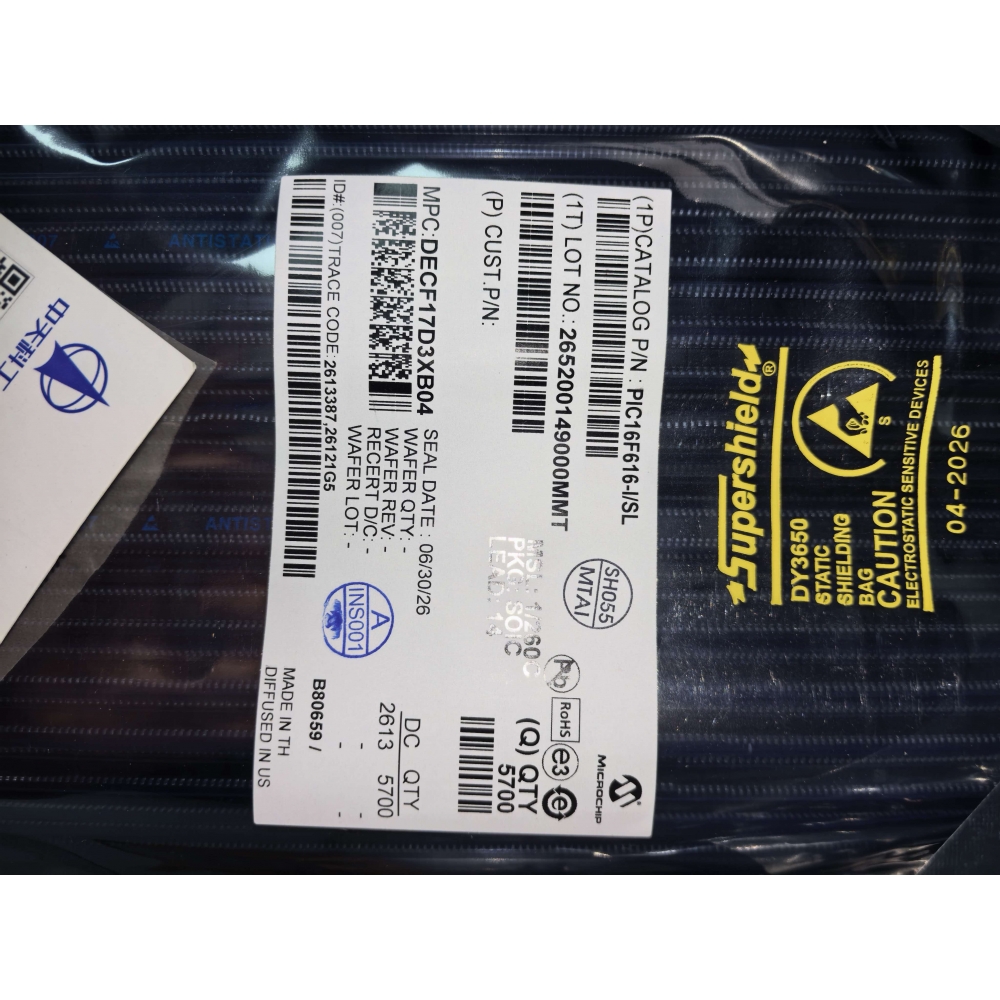

PIC16F616-I/SL制造商：Microchip（微芯），PIC16 系列 8 位 RISC 内核 MCU，由中天科工半导体（深圳）有限公司代理长期排单现货销售。
核心参数
内核 PIC16 8 位 RISC，35 条指令，单周期执行
程序 Flash 2K×14bit（3.5KB）
RAM 128×8bit（128B）
最大主频 20MHz
供电电压 2.0V ~ 5.5V
I/O 11 个可配置 I/O，1 个纯输入引脚；I/O 可灌 / 拉 25mA，直驱 LED
ADC 8 通道 10 位 ADC
模拟外设 2 路模拟比较器，内置可编程电压参考源
定时器 TMR0 (8bit)、TMR1 (16bit)；1 路 ECCP 增强 PWM（带死区、自动关断）
振荡器 内置高精度内部 RC 振荡器，工厂校准 ±1%，可选 4MHz/8MHz；也支持外部晶振
封装 SOIC‑14（3.9mm 宽，表贴）
温度等级 I = 工业级：‑40℃ ~ +85℃
其他 ICSP 在线串行编程；WDT 看门狗、POR 上电复位、BOR 欠压复位；睡眠低功耗模式；无片上 EEPROM
关键特性
nanoWatt 低功耗技术
休眠典型 50nA；4MHz@2V 工作电流约 220μA；适合电池供电产品。
内置 ±1% 精度内部振荡器，可省去外部晶振，简化 BOM。
ECCP 增强 PWM：支持电机驱动、灯光调光，具备故障自动关断保护。
Flash 耐久：擦写 10 万次，数据保存 > 40 年；支持代码加密保护。
无硬件 UART/SPI/I2C，串口需要软件模拟实现。
型号后缀含义
‑I：工业温度范围‑40~85℃；‑E：扩展级‑40~125℃
/SL：SOIC‑14 贴片封装；对应直插版本为 ‑I/P（PDIP‑14）
同系列还有高压版本 PIC16HV616‑I/SL，内置并联稳压器，支持更高输入电压。
典型应用
小家电控制、传感器采集、LED 灯光控制、简易电机驱动、遥控器、电池供电便携设备、工业小信号采集板。
