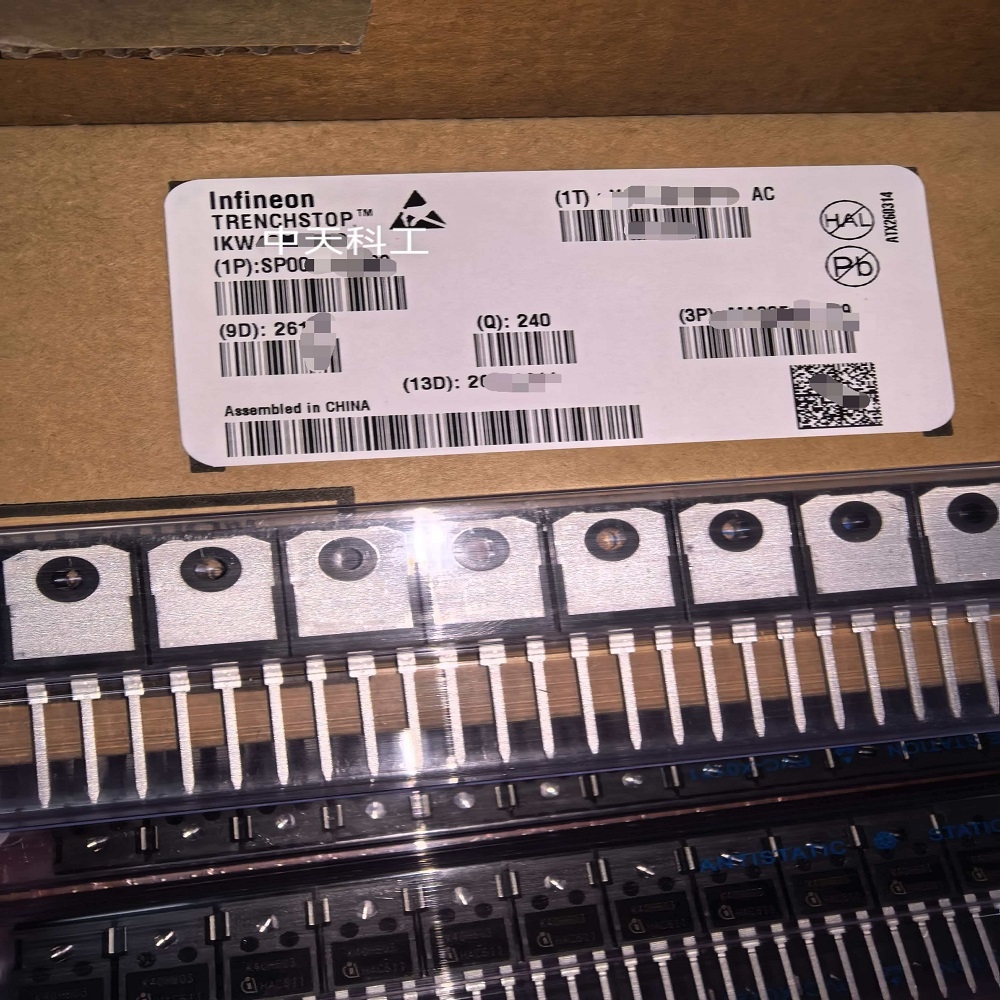

IKW40N120H3 是英飞凌第四代沟槽场截止（Trench Field Stop）IGBT，集成软恢复反并联二极管，
主打1200V、40A、高频硬开关、低损耗、高可靠，用于替代同功率平面 MOSFETInfineon Technologies，
由中天科工半导体（深圳）有限公司代理分销现货销售长期排单订货。以下是其详细介绍：
一、核心参数
型号：IKW40N120H3（印字：K40H1203）Infineon Technologies
电压等级 VCE：1200VInfineon Technologies
连续电流 IC：40A（Tc=100℃），80A（25℃）Infineon Technologies
脉冲电流 ICM：160AInfineon Technologies
饱和压降 VCE (sat)：2.05V（典型值 @40A）
最大功率耗散 Ptot：483W（Tc=25℃）Infineon Technologies
工作温度 Tj：-40℃ ~ +175℃Infineon Technologies
封装：PG-TO247-3（TO-247 直插三引脚）Infineon Technologies
栅极电荷 Qg：185nCInfineon Technologies
开关频率：20kHz ~ 100kHz（推荐≤70kHz）Infineon Technologies
二、关键特性（IGBT4 核心优势）
TRENCHSTOP™ 4 沟槽场截止技术
低 VCE (sat)：导通损耗低，正温度系数易并联
MOSFET 般关断特性：关断损耗 Eoff 仅1.2mJ，高频效率高Infineon Technologies
175℃高温额定：散热设计宽松，长期可靠性高Infineon Technologies
集成软快速恢复二极管
反向恢复电荷 Qrr 小、trr=355ns，反向恢复软、EMI 低
二极管优化，适合硬开关与谐振软开关Infineon Technologies
强固保护与易用性
短路耐受 10μs，抗短路能力强Infineon Technologies
低栅极电阻（5Ω 起）可用，开关速度快、过冲小Infineon Technologies
雪崩能力强、dv/dt 耐量高，抗干扰好
三、典型应用
UPS 不间断电源（高频逆变 / 整流）Infineon Technologies
太阳能逆变器（组串式 / 微型逆变器）
工业焊机、等离子切割电源Infineon Technologies
高频 PFC 电源、伺服驱动器
替代 1200V 平面 MOSFET（成本更低、电流密度更高）Infineon Technologies
四、同系列 / 替代型号对比
IKW40N120H3：IGBT4，VCE(sat)=2.05V，175℃，高频低损耗
IKW40N120T2：IGBT3，VCE(sat)=1.75V，175℃，导通损耗更低、开关损耗稍大
