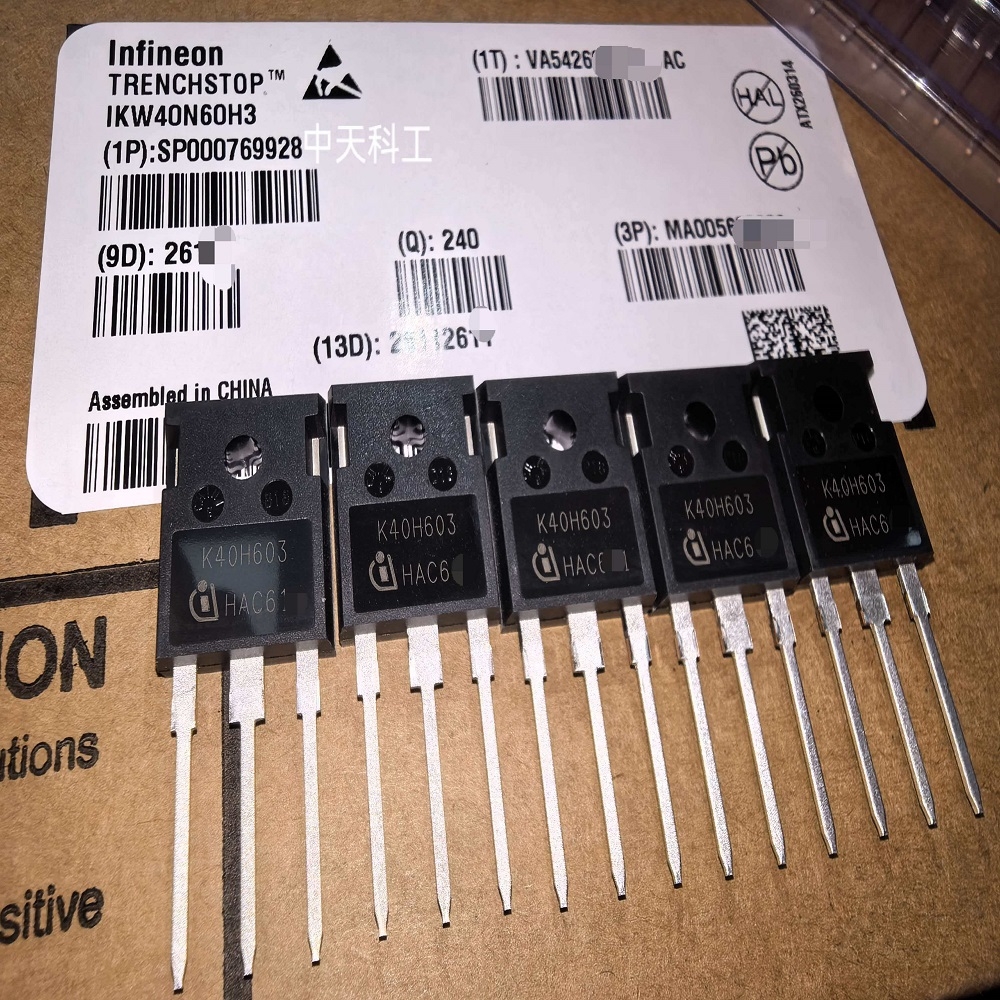

IKW40N60H3 是英飞凌（Infineon）推出的一款采用 TrenchStop 和场截止技术的高速 IGBT（绝缘栅双极型晶体管），集成了软恢复、快速恢复的反并联二极管，封装形式为 TO-247-3，由中天科工半导体（深圳）有限公司代理分销现货销售长期排单订货。以下是其详细介绍：
一、产品特性
低开关损耗：得益于英飞凌著名的 TrenchStop 技术，IKW40N60H3 实现了出色的 Vce(sat) 行为，具有较低的开关损耗，特别是在高频开关应用中表现优异。
快速开关行为：该器件具有快速开关特性，能够实现高效的电能转换，提高系统的整体效率。
低 EMI 辐射：通过优化设计，IKW40N60H3 在开关过程中产生的电磁干扰（EMI）较低，有助于满足严格的电磁兼容性（EMC）要求。
优化二极管：集成的反并联二极管具有软恢复特性，能够减少开关过程中的电压尖峰和电流振荡，进一步降低开关损耗和 EMI 辐射。
高短路能力：IKW40N60H3 具有 5µs 的短路能力，能够在短时间内承受过电流而不损坏，提高了系统的可靠性和安全性。
宽工作温度范围：该器件的工作温度范围为 -40℃ 至 +175℃，能够适应各种恶劣的工作环境。
二、电气参数
集电极-发射极电压（Vces）：600V，能够满足大多数工业应用的需求。
集电极电流（Ic）：
连续集电极电流（25℃时）：80A
连续集电极电流（100℃时）：40A
脉冲集电极电流（Icm）：160A
集射极饱和电压（Vce(sat)）：在 Vge=15V、Ic=40A 的条件下，Vce(sat) 为 2.4V，具有较低的导通损耗。
开关能量：
开通能量（Eon）：1.1mJ
关断能量（Eoff）：0.58mJ
栅极电荷（Qg）：223nC，有助于实现快速的开关速度。
反向恢复时间（trr）：124ns，集成的反并联二极管具有较快的恢复速度。
三、应用领域
IKW40N60H3 广泛应用于需要高效、高频电能转换的领域，包括但不限于：
工业驱动器：用于控制电动机的转速和扭矩，实现精确的运动控制。
UPS（不间断电源）：在市电故障时提供持续的电力供应，保护关键设备免受停电影响。
逆变器：将直流电转换为交流电，用于太阳能发电系统、风力发电系统等可再生能源领域。
家用电器：如空调、冰箱等，实现高效的电能转换和节能运行。
感应烹饪：用于电磁炉等感应加热设备，实现快速、均匀的加热效果。
