ADI亚德诺 AD8197BASTZ-RL，由中天科工半导体（深圳）有限公司代理分销现货销售。

型号释义：AD8197B 是芯片型号；ASTZ = 100 引脚 LQFP；-RL = Tape & Reel 卷带包装

概述

AD8197B 是 ADI 4 选 1 HDMI/DVI TMDS 视频切换芯片，带输入均衡、输出预加重，兼容 HDMI1.3、HDCP，用于多路高清视频源切换，把 4 路 HDMI/DVI 输入选中一路输出到后端接收端。AD8197B 与 AD8197A 引脚完全兼容，B 版本功耗更低Analog Dev...。

核心规格

通道：4 路 HDMI/DVI 单链路输入，1 路输出；每链路包含 4 组 TMDS 高速差分通道 + 4 路低速辅助信号（DDC 等）

数据速率：250Mbps ~ 2.25Gbps；像素时钟 25MHz ~ 225MHz

电缆补偿：内置输入均衡，2.25Gbps 速率下可支持最长20 米 HDMI 线缆

信号调理：输入可开关 50Ω 片上端接电阻；输出带可配置预加重（0/2/4/6dB），低附加抖动

供电：主电源3.3V 单电源；辅助 I/O 支持 3.3~5V（DDC 5V 兼容）

控制方式：I2C 串行接口 + 并行硬件控制接口两种方式可选

温度范围：-40℃ ~ +85℃

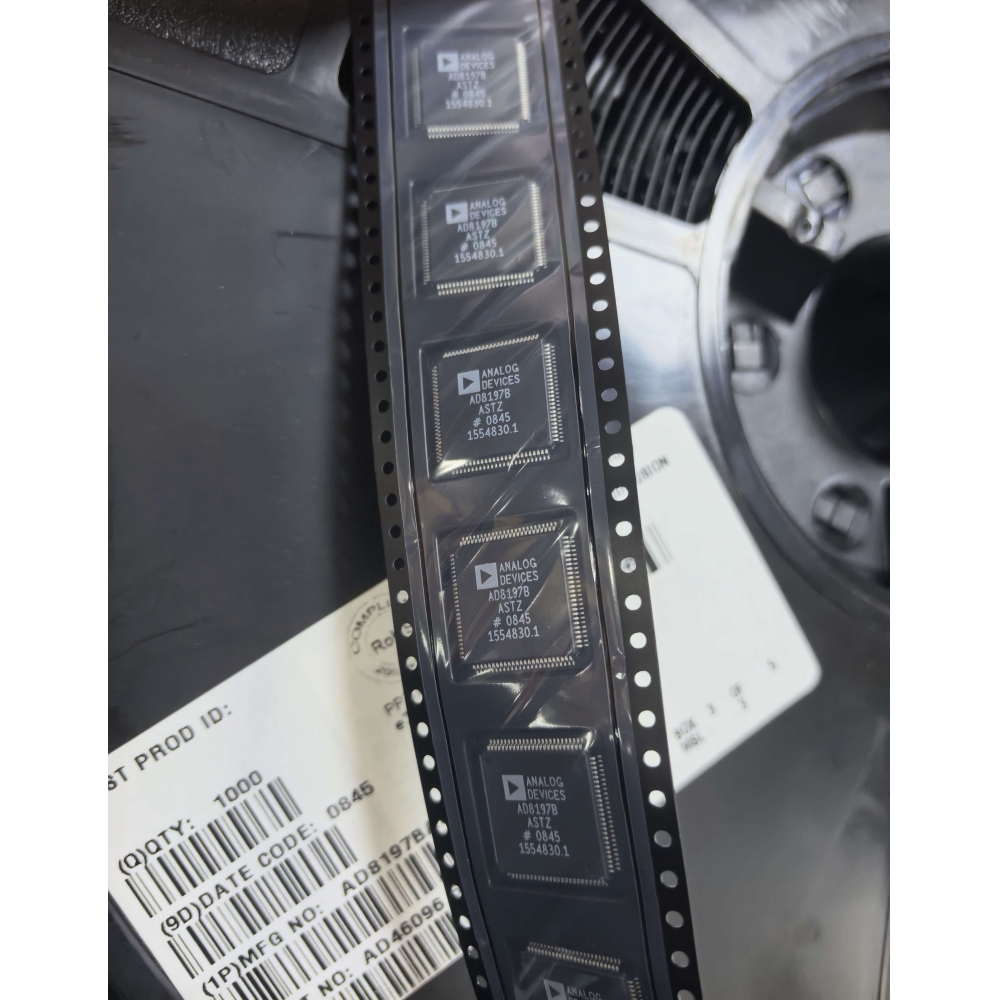

封装：100 引脚 LQFP，14mm×14mm，卷带 1000 片 / 盘（AD8197BASTZ-RL）

合规：HDCP 兼容，支持 DDC 总线切换；2 片 AD8197B 可组成 HDMI/DVI 双链路方案Analog Dev...

关键特性

TMDS 高速通道全缓冲单向信号；低速 DDC/AUX 双向信号可同步切换，HDCP 链路正常握手

片上集成 50Ω 终端电阻，软件可开关，减少外部分立电阻

输出预加重多级可调，改善长线传输高频衰减

输出使能关断功能，支持降低功耗

多芯片级联：可配置为 4:1 / 8:1 /16:1 切换阵列，扩展多路视频输入

典型应用场景

多路输入显示器、投影仪、AV 功放、高清机顶盒、HDTV 电视、视频矩阵切换器，HDMI1.3 时代的高清视频多路源切换。

重要注意事项

仅支持 HDMI1.3，最高 2.25Gbps，不支持 HDMI1.4/2.0、4K@60、HDR，带宽上限 1080p@60Hz。

状态 NRND，ADI 不再推荐新设计，物料属于存量料，有断供风险。

芯片是接收侧 HDMI 切换器，架构放在 HDMI 接收端，不是信号源发射端切换。

低速 DDC 总线跟着一起切换，做多路 HDMI 源切换时 EDID/HDCP 交互由该芯片转发。
