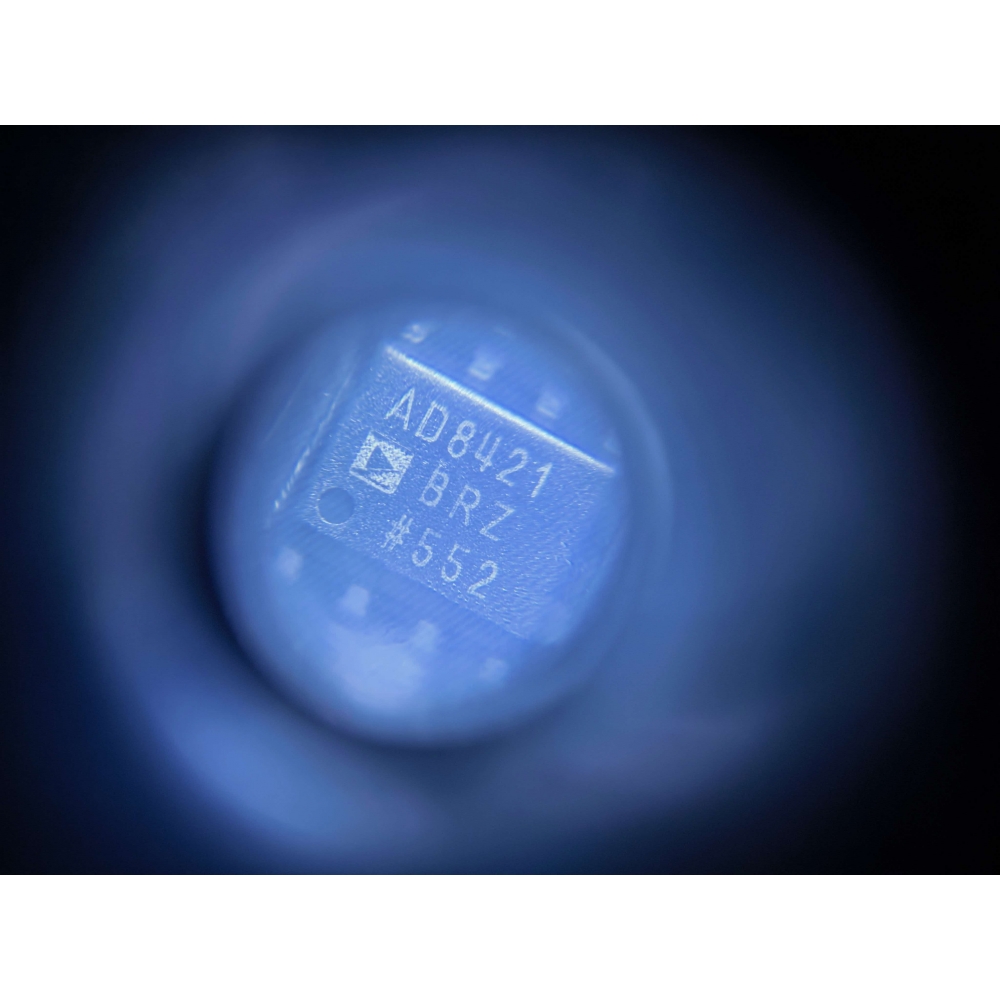

AD8421BRZ-R7｜ADI 低噪声仪表放大器（InAmp），由中天科工半导体（深圳）有限公司代理长期排单现货销售。

> 型号拆解：

> AD8421：仪表放大器；**B** 精度等级；**RZ = SOIC-8**；**R7 = 卷带 Reel 包装**

> 封装：SOIC-8（窄体 3.9mm），工业级温度范围 **-40℃ ~ +85℃**

## 概述

AD8421 是经典**三运放架构单片仪表放大器**，高阻差分输入，**仅需单只外部电阻 RG 设定增益**，增益范围 1 ~ 10000 倍。适合桥式传感器、应变片、热电偶等微弱差分信号放大；输出是**单端**。

## 核心电气参数

- 供电：单电源 **5V ~ 36V**；双电源 **±2.5V ~ ±18V**

- 静态电流 Iq：最大 2.3mA，低功耗

- 输入电压噪声密度：**3.2nV/√Hz @1kHz**，低噪声

- 输入失调电压 Vos：典型 25μV；失调温漂最大 0.2μV/℃

- 输入偏置电流 Ib：最大 500pA，高阻传感器友好

- CMRR：G=1 最小 94dB；G=100 可达 140dB，抑制共模干扰能力强

- 带宽：G=1 时 10MHz；G=100 时 2MHz

- 压摆率：35V/μs

- 建立时间：G=10，0.001% 精度仅 0.6μs

- 输出驱动电流：65mA

- 保护：输入耐压可承受 40V 反向电源电压，输入高压保护

- REF 参考引脚：可抬高 / 平移输出电平，方便单电源系统把输出中点拉到参考电压

## 关键特性

1. **单电阻设置增益**，外围极简，调试方便；增益范围极宽（1~10000）

2. 超高输入阻抗，pA 级偏置电流，适合应变片、高阻抗传感器

3. REF 引脚，支持电平平移，单电源系统直接使用

4. 输入内置过压保护，现场强共模干扰场景更可靠

5. SOIC-8 封装，焊接简单，对比 DFN 封装更容易量产

## 典型应用

- 称重、压力、扭矩桥式应变传感器

- 热电偶、RTD 热电阻微弱信号采集

- 工业现场差分小信号测量、便携式高精度仪表

- 信号链：传感器→AD8421（放大）→单端转差分（ADA4945）→差分 ADC→N32G452

##  优点

1. SOIC8 封装，PCB 好焊接，量产友好，成本优于 DFN 器件

2. 低噪声、低静态电流，兼顾精度与功耗

3. 增益设置简单，单电阻即可，设计灵活

4. 宽供电范围，单 / 双电源都能用；输入高压保护，工业可靠性高

5. REF 引脚方便电平抬升，单电源采集系统非常实用
