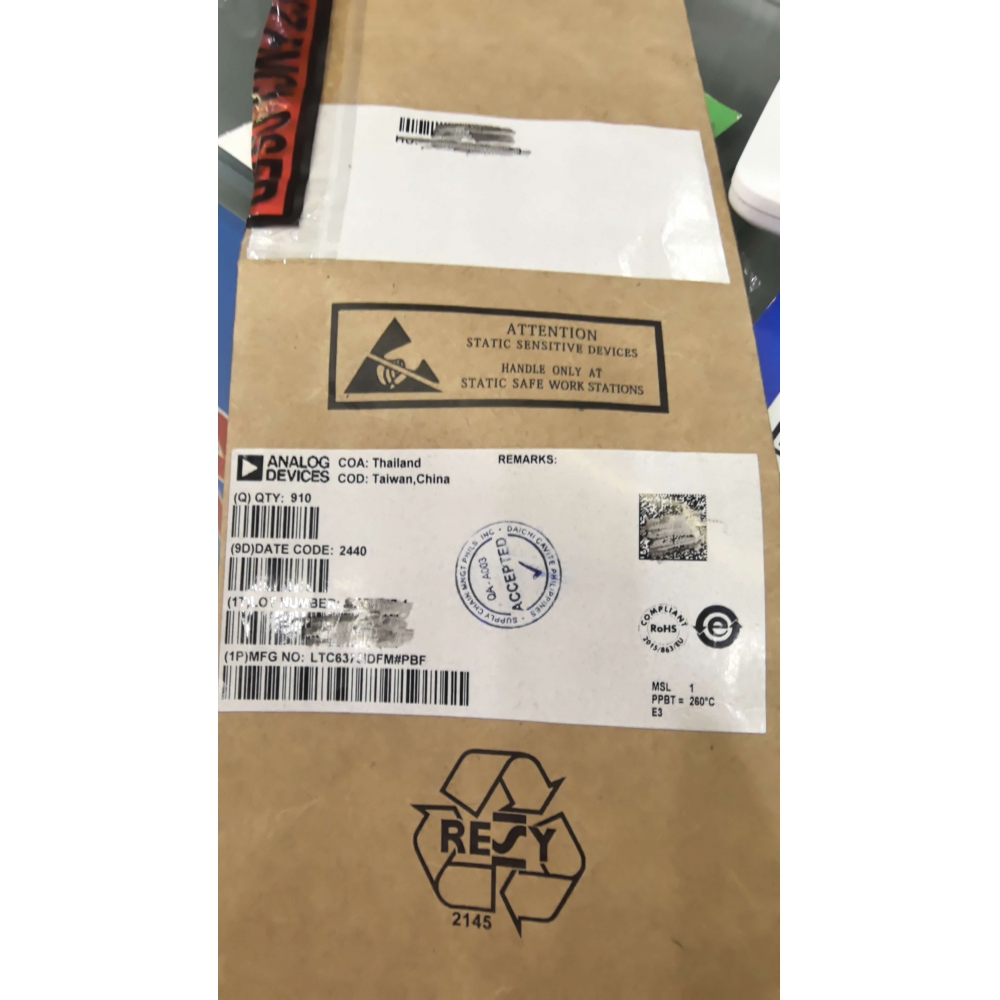

LTC6373IDFM#PBF|ADI(原 Linear)可编程增益全差分仪表放大器,由中天科工半导体(深圳)有限公司代理长期排单现货销售。
型号拆解: LTC6373:器件型号;I:温度等级 -40℃ ~ +85℃;DFM:12 引脚 DFN 4×4mm;#PBF:管件(Tube)包装;#TRPBF 才是卷带版 器件定位:仪表放大器 INA + 全差分输出一体芯片,不是普通运放,自带精密内部电阻网络,3 位 IO 口编程增益,直接输出差分信号驱动差分 ADC
核心概述
LTC6373 是全差分输出可编程增益仪表放大器(PGIA),高阻差分输入,内部匹配精密电阻,增益由 A2/A1/A0 三个并行数字引脚配置,共 7 档增益 + 关断模式;自带 VOCM 引脚独立设置输出共模电平,非常适合应变片、热电偶、桥式传感器微弱信号采集,输出差分信号直连差分 ADC,刚好可以和前面 ADA4945、N32G452 采集方案搭配。
关键电气参数
供电:±4.5V ~ ±18V(总电压跨度 9~36V),支持双极性供电,也可单高压供电
增益档位(A2A1A0):0.25 / 0.5 / 1 / 2 / 4 / 8 / 16 V/V;第 8 个编码进入关断
静态电流:工作模式 Iq=4.4mA;关断模式 Iq=220μA
输入偏置电流:最大 25pA,高阻传感器友好
输入失调电压:最大 92μV(G=16);失调温漂最大 1.7μV/℃(G=16)
增益误差:最大 0.012%;增益温漂最大 1ppm/℃,精度极高
CMRR:G=16 时最小 103dB,抑制共模干扰能力强
噪声:G=16,输入电压噪声密度 8nV/√Hz
-3dB 带宽:G=16 时 4MHz;特色:所有增益下带宽基本保持不变(普通 PGA 增益升高带宽会明显下降)
压摆率:12V/μs
输出:全差分输出;VOCM 引脚独立设置输出中点电压,用来匹配 ADC 共模输入
输出驱动电流:47mA
温度等级:LTC6373IDFM:-40℃ ~ +85℃;SDFM 版本为 - 40~105℃
封装:12pin DFN,4mm×4mm,带裸露焊盘,必须接地散热Analog Dev...
核心特性
仪表放大器输入结构(高阻抗差分输入):适合桥式传感器、微弱差分小信号,区别于 ADA4945 这种普通全差分运放(输入阻抗低)
内部集成精密匹配电阻,无需外部高精度电阻,减少外部器件、降低增益误差与温漂
3 位并行引脚设置增益,MCU 普通 GPIO 直接控制,不需要 SPI/I2C
全差分输出 + VOCM 独立共模调节,输出电平可以平移,直接对接差分 ADC
增益切换带宽几乎不变,对多档位采集系统很友好
关断模式,降低系统功耗
典型应用场景
桥式传感器:压力、称重、应变片
热电偶、微弱差分信号测量
工业高精度数据采集、多量程测量模块
可编程增益前端,驱动差分 SAR/ΣΔ ADC
优点
高阻输入,pA 级偏置电流,适合高阻抗传感器
内置精密电阻,增益精度高、温漂低,省去外部高精度电阻
全差分输出,CMRR 性能优秀,抗现场共模干扰强
增益由 GPIO 控制,软件切换量程,多档测量方便
宽电源范围,最高 36V 总电压,适合工业模拟前端
