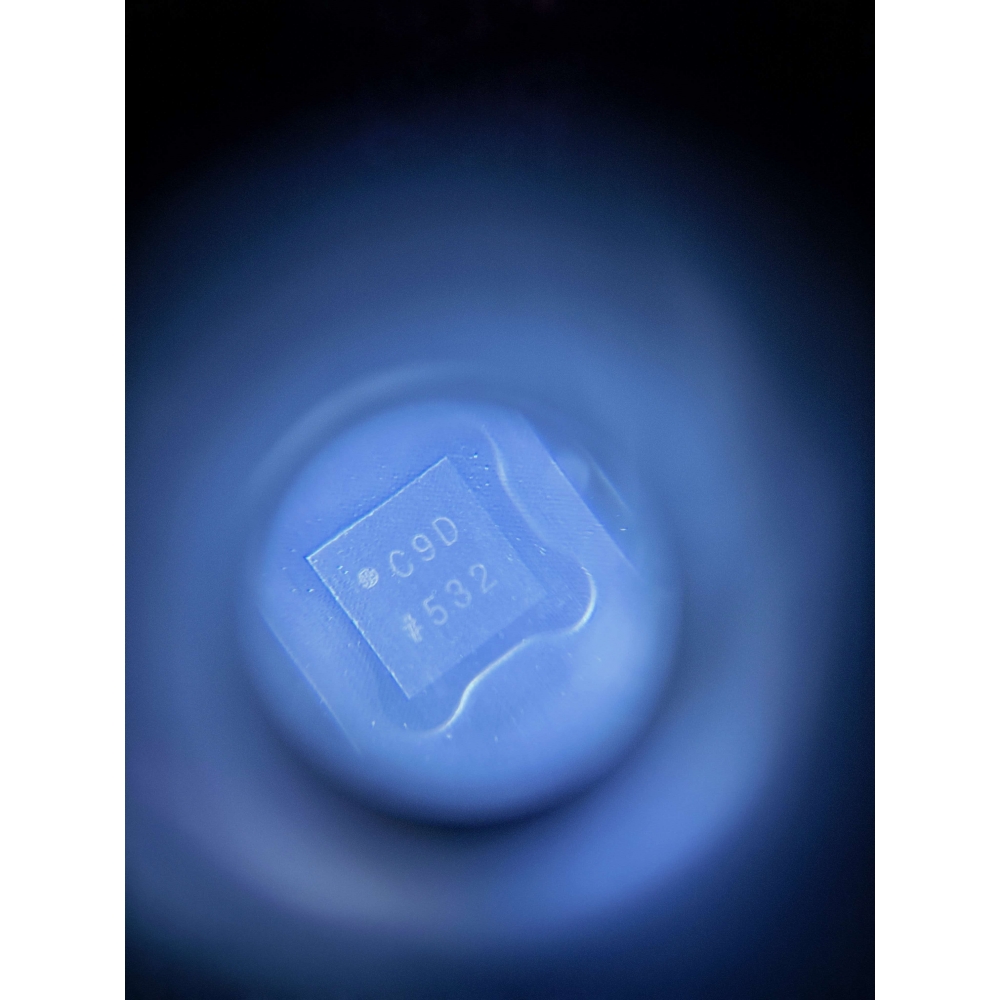

ADA4945-1ACPZ-R7｜ADI 全差分放大器（FDA，ADC 驱动专用），由中天科工半导体（深圳）有限公司代理长期排单现货销售。

型号拆解： ADA4945-1：单通道全差分运放；ACPZ：LFCSP-16，3mm×3mm；R7：卷带 Reel，1500pcs / 盘

概述

ADA4945-1 是 ADI 采用 SiGe 工艺的低噪声、低失真全差分放大器，专门用作高精度 SAR/Σ-Δ ADC 驱动；支持双功率模式切换，可在性能与功耗之间取舍，支持单端转差分、差分转差分，输出共模电压 VOCM 引脚可独立调节，用来匹配 ADC 共模输入电平Analog Dev...。非常适合搭配前面 N32G452 做高精度采集前端。

核心电气参数

电源总跨度：3V ~ 10V，可单电源或双电源供电（如 + 5V、±5V）

两种工作模式：

全功率模式：Iq=4mA，-3dB 带宽 145MHz，压摆率 600V/μs

低功耗模式：Iq=1.4mA，-3dB 带宽 80MHz

输入噪声密度：1.8nV/√Hz @100kHz

失调电压 Vos：典型 10μV；温漂典型0.1μV/℃（亮点，低温漂）

谐波失真：1kHz 下 HD2=-133dBc，HD3=-140dBc；100kHz HD2=-133dBc，HD3=-116dBc

建立时间：18bit 精度 100ns；16bit 精度 50ns

CMRR：典型 110dB；PSRR 典型 120dB

输出：轨到轨输出，单通道输出电流能力 170mA

温度范围：-40℃ ~ +125℃

额外功能：可调输出钳位电路，可限制输出幅度，保护后级 ADC；内部共模反馈保证差分输出平衡，抑制偶次谐波Analog Dev...

关键特性

VOCM 独立共模控制引脚：可自由设置差分输出中点电压，直接匹配 ADC 输入共模，省去电平转换电路

单端输入转差分输出，是单极性信号驱动差分 ADC 最常用方案

直流耦合输入输出，不需要变压器；支持外部电阻设置差分增益

带模式选择引脚，软件 / 硬件切换高速模式或省电模式

输出钳位：可编程限幅，防止过压损坏高精度 ADC

LFCSP16 小封装，3×3mm，节省 PCB 面积

典型应用场景

高精度数据采集：SAR ADC（如 AD4003）、Σ-Δ ADC（AD7768）驱动

工业仪表、便携式高精度测量设备、信号采集前端

单端信号转差分信号、差分缓冲器

振动、压力传感器高精度模拟前端

 优点

低温漂、低失调、极低谐波失真，适合 16~18 位甚至更高精度 ADC

双功耗模式，兼顾高速采集和低功耗待机

VOCM 引脚非常方便适配各类差分 ADC

内置输出限幅保护 ADC，提升可靠性

宽电源范围，单 / 双电源均可工作
