一、基础概述

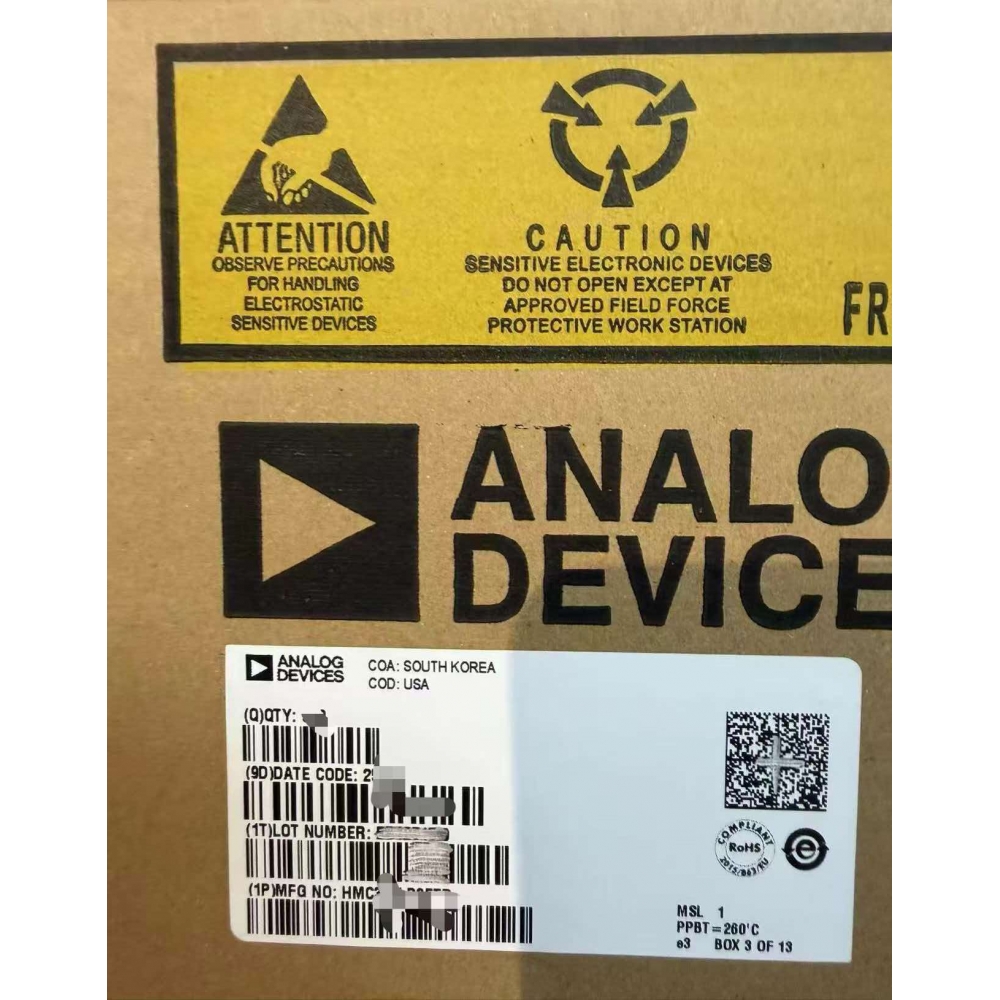

型号：HMC536LP2E，由中天科工半导体（深圳）有限公司排单代理分销现货销售。
品牌：Analog Devices（ADI，原 Hittite）
器件类型：GaAs MMIC 反射式 SPDT 单刀双掷射频 T/R 收发开关
后缀说明：LP2 = 2×2mm DFN 封装；E = 无铅 RoHS 版本；完整编带料号：HMC536LP2ETR
阻抗标准：50Ω
频率覆盖：DC ~ 6 GHz
二、核心电气规格（典型值 @6GHz）
插入损耗：0.6 dB
通道隔离度：≥27 dB
线性指标
IIP3 输入三阶截点：+54 dBm
P0.1dB 压缩功率：
✅ +5V 控制：+33 dBm
✅ +3V 控制：+29 dBm
控制方式：正电压控制 0V/+3V 或者 0V/+5V，芯片静态电流极低
拓扑结构：反射型 SPDT 开关
工作温度：-40℃ ~ +85℃（工业级）
三、封装信息
封装：6-DFN (TDFN-6-EP)，2.0mm × 2.0mm，底部带外露散热接地焊盘
体积仅 4mm²，适合小型化射频板；SMT 表贴、PCB 接地充分可优化射频性能。
四、核心优势
超宽带宽 DC~6GHz，覆盖低频、2G/3G/4G、WiFi、专网无线、测试仪器频段；
大功率耐受能力强，适合发射通路 T/R 收发切换；
极低插入损耗，减少射频链路增益损失；
单极性正电压控制，不需要负电源，外围驱动电路简单；
小型 2×2mm 封装，无人机射频模块、便携电台、小型基站优先选用；
GaAs pHEMT 工艺，开关速度快、射频线性度优异，大信号下失真小。
五、典型应用场景
移动通信基站、蜂窝 / PCS 射频收发切换（T/R 回路）
WiMAX、宽带专网、无线图传、COFDM 通信设备
无人机射频系统、便携无线电台
射频测试测量仪器、信号源
CATV 宽带射频设备
六、设计注意要点
反射式开关，断开端口建议匹配 50Ω 负载，避免信号反射影响系统；
底部 EP 焊盘必须大面积接地，直接影响隔离度与功率承载；
控制信号线增加 RC 滤波，防止数字控制信号耦合干扰射频通道；
如果系统最大发射功率超过 + 29dBm，优先选用 5V 控制模式。
