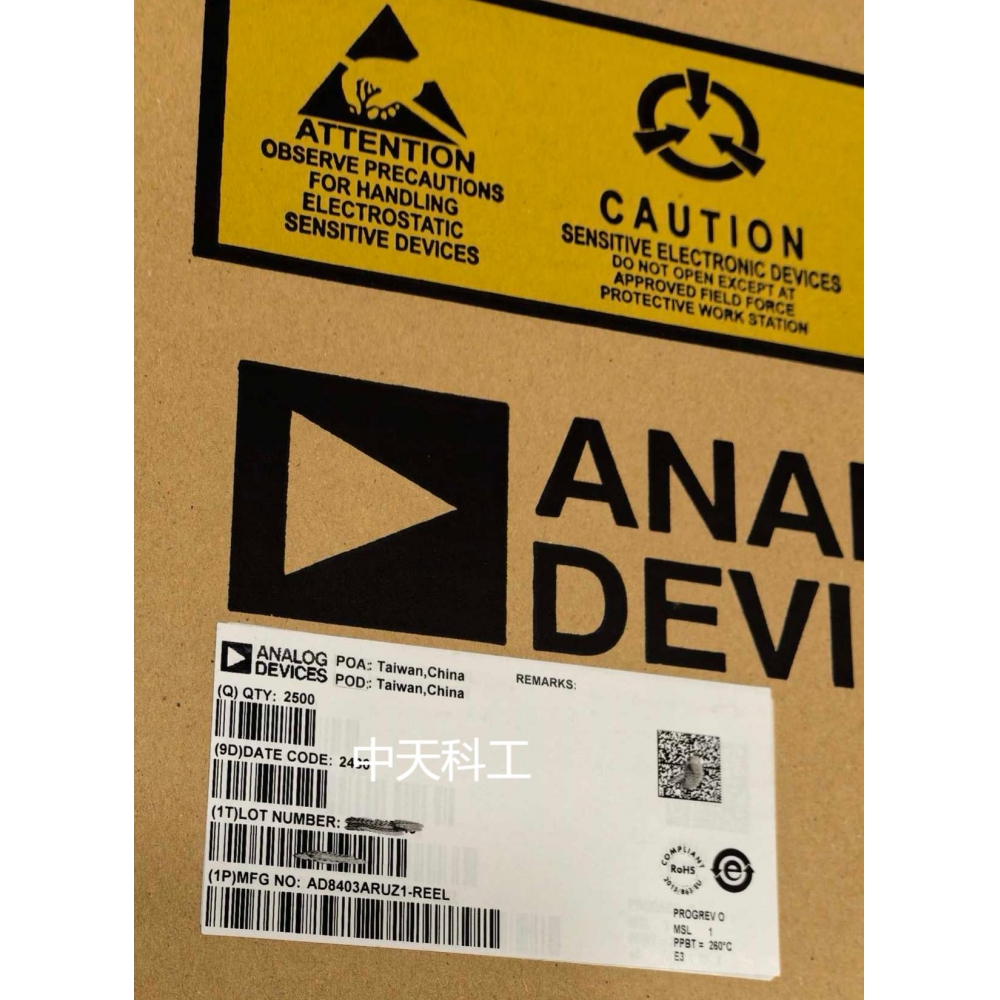

AD8403ARUZ1-REEL 是由 Analog Devices（亚德诺半导体）生产的一款四通道、256 位置、数字控制的可变电阻（数字电位器）芯片，适用于需要高精度电阻调节的电子系统设计，由中天科工半导体（深圳）有限公司特约分销代理现货销售。

一、核心参数

通道数：4 个独立通道（Quad-channel），每个通道可单独编程控制。

电阻值：固定端到端电阻为 1 kΩ（可选 10 kΩ、50 kΩ、100 kΩ 版本）。

位置数：256 档（8 位分辨率），通过数字代码精确调节电阻值。

接口：3 线 SPI 兼容串行接口，支持高速数据传输（10 MHz 更新速率）。

电源电压：单电源供电，范围 2.7 V 至 5.5 V。

功耗：

工作电流：典型值 10 nA（极低功耗）。

关机电流：小于 5 μA（节能模式）。

温度特性：

工作温度范围：-40°C 至 +125°C（工业级）。

温度系数：±500 ppm/°C（电阻值随温度变化小）。

封装：24 引脚 TSSOP（薄型缩小型小外形封装），尺寸紧凑（7.8 mm × 4.4 mm × 1.05 mm），适合高密度 PCB 布局。

二、关键特性

高精度与线性度：

电阻调节线性度优异，通道间匹配精度达 ±1%，确保多通道系统的一致性。

256 档分辨率提供精细的电阻控制，满足高精度应用需求。

低功耗设计：

静态电流仅 10 nA，关机模式电流小于 5 μA，延长电池供电设备的续航时间。

抗干扰能力强：

独特的开关电路设计减少传统数字电位器的瞬态毛刺（Glitch），避免接触抖动问题。

灵活的串行接口：

支持 SPI 协议，可通过 3 线接口（SDI、CLK、CS）与微控制器或 DSP 通信。

数据字包含 2 位地址位和 8 位数据位，可级联多个设备（Daisy-chain），简化多通道系统设计。

易失性存储：

电阻值存储在易失性寄存器中，断电后重置为中点（Midscale Preset），适合需要默认状态的场景。

三、应用场景

音频设备：

音量控制、平衡调节、音调处理，替代机械电位器，提升可靠性和寿命。

传感器调节：

精确调整传感器信号的偏置或增益，优化数据采集精度。

工业控制：

程序化滤波器、延迟电路、时间常数调节，实现自动化系统的灵活配置。

电源管理：

输出电压或电流的微调，提高电源系统的稳定性和效率。

消费电子：

用户界面控制（如屏幕亮度、对比度调节），提供无接触式操作体验。

选型对比

AD8400：单通道版本，采用 8 引脚 SOIC 封装，适合简单应用。

AD8402：双通道版本，采用 14 引脚 SOIC 封装，平衡通道数与体积。

AD8403：四通道版本，提供 TSSOP、PDIP、SOIC 多种封装，AD8403ARUZ1-REEL 为汽车级 TSSOP 封装，适用于高可靠性要求场景。

四、设计建议

电源去耦：

在 VDD 引脚附近放置 0.1 μF 陶瓷电容，抑制电源噪声。

接口保护：

在 SPI 信号线上串联 100 Ω 电阻，减少信号反射和 ESD 风险。

热管理：

尽管功耗低，但在高温环境中需评估封装热阻（θJA），必要时增加散热焊盘或通风设计。

布局优化：

保持数字和模拟部分隔离，避免数字信号干扰模拟电阻调节。
